EKS 서비스를 이용하기 보다는 Kubernetes 를 AWS 에 직접 설치하여 활용하는 경우가 종종 있는데, 이 경우에는 세부적인 세팅들을 해줘야 할 때가 있다. 그 중에 대표적인 추가 모듈이 Pod 에서 EBS Volume 을 연결하여 사용할 수 있는 StorageClass 이다.



잘못된 Storage Class 를 사용하는 경우

Storage class 의 Provisioner 를 kubernetes.io/aws-ebs 로 사용하는 경우가 있는데, 이는 처음에는 문제가 없으나 Pod eviction (pod 가 다른 노드로 옮겨지는 경우) 에서는 문제가 발생한다.

아래와 같은 storage class 를 적용한다.

---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: bad-storage
provisioner: kubernetes.io/aws-ebs
parameters:
  type: gp2
  fsType: ext4



처음 만든 Pod 에서 위의 StorageClass 를 사용하여 volume 을 ReadWriteOnce 로 attach 한 경우에는 문제없이 정상 작동한다. 하지만 pod 가 rescheduling 되면 새로 옮겨가는 노드에서 pod 는 생성되지 않는다. 이유는 volume 이 이전 노드의 Pod에 이미 사용되고 있다는 정보 때문에 새로운 노드의 Pod 에서 volume attach 가 안되기 때문이다.

즉, 해당 문제를 해결하기 위해서는 이전의 attach 정보를 삭제해 줘야 하는데 위의 storage class 로는 이를 해결할 수 없다. 그래서 다음과 같은 StroageClass 를 사용해야 한다.



올바른 Storage Class 사용하기

1. CSI Provisioner 설치

AWS EBS 를 위한 CSI Driver 는 다음과 같이 설치해야 한다.

$ kubectl apply -k "github.com/kubernetes-sigs/aws-ebs-csi-driver/deploy/kubernetes/overlays/stable/?ref=release-1.5"


$ kubectl get pods -n kube-system
...
ebs-csi-controller-6fd55f99c8-9j2hr                                       6/6     Running   0             13d
ebs-csi-controller-6fd55f99c8-x5dkt                                       6/6     Running   0             13d
ebs-csi-node-bw6jb                                                        3/3     Running   0             13d
ebs-csi-node-nx7gl                                                        3/3     Running   0             13d
ebs-csi-node-zh242                                                        3/3     Running   0             13d
...



kustomize 로 설치하면 ebs-csi-controller 가 HA 로 설치되고, 각 노드 마다 ebs-csi-node 가 설치된다. 이는 ceph 스토리지 용도의 CSI Driver 와도 비슷한데 volume 을 사용할 Pod 가 실행될 VM 노드에 EBS 링크를 연결하고 이를 Pod 에서 사용하기 때문에 각 노드마다 ebs-csi-node 가 설치되는 이유이다.



2. Storage class 생성

driver 를 설치했으면 이제 스토리지 클래스를 생성할 차례이다. 아래와 같이 생성한다.

$ vi standard-ebs-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
  name: standard
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
parameters:
  csi.storage.k8s.io/fstype: xfs
  type: io1
  iopsPerGB: "50"
  encrypted: "false"
reclaimPolicy: Delete
allowVolumeExpansion: true
allowedTopologies:
- matchLabelExpressions:
  - key: topology.ebs.csi.aws.com/zone
    values:
    - ap-northeast-2a
    - ap-northeast-2b
    - ap-northeast-2c



$ kubectl apply -f standard-ebs-sc.yaml



annotations 의 storageclass.kubernetes.io/is-default-class":"true" 값은 스토리지 클래스를 디폴트로 지정하는 값이다. 스토리지 클래스는 여러가지를 사용할 수 있기 때문에 기본을 지정해 주는 것이고, 또한 ebs 가 생성될 AZ 리스트를 넣어줘야 한다.



3. IAM 설정

앞에서 VM 에 ebs 링크를 걸어준다고 했는데 그렇기 때문에 IAM 설정을 해야 한다. 아래와 같이 Policy 를 만들고 해당 Policy 를  control-plane.cluster-api-provider-aws.sigs.k8s.io 과 nodes.cluster-api-provider-aws.sigs.k8s.io 에 attach 해야 한다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateSnapshot",
                "ec2:AttachVolume",
                "ec2:DetachVolume",
                "ec2:ModifyVolume",
                "ec2:DescribeAvailabilityZones",
                "ec2:DescribeInstances",
                "ec2:DescribeSnapshots",
                "ec2:DescribeTags",
                "ec2:DescribeVolumes",
                "ec2:DescribeVolumesModifications"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ],
            "Condition": {
                "StringEquals": {
                    "ec2:CreateAction": [
                        "CreateVolume",
                        "CreateSnapshot"
                    ]
                }
            }
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        }
    ]
}



4. 테스트

샘플 코드를 만들어서 잘 동작하는지 테스트 해 보자.

$ vi app-ebs-example.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: app-ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: standard
  resources:
    requests:
      storage: 4Gi
---
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeCl
      claimName: app-ebs-claim



$ kubectl apply -f app-ebs-example.yaml



위의 코드를 설치하면 pvc 가 아래와 같이 잘 생성되는 것을 알 수 있다.

$ kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
app-ebs-claim   Bound    pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   4Gi        RWO            standard       6s


$ kubectl get volumeattachments
NAME                                                                   ATTACHER          PV                                         NODE                                             ATTACHED   AGE
csi-60f252627e620b1e91d7d32a7d463b406a3850f3a7d7b0c535fe209f699ba3bd   ebs.csi.aws.com   pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   ip-10-0-214-57.ap-northeast-2.compute.internal   true       2m8s



또한 volumeattachments 를 보면 VM 에 해당 volume 이 attach 되어 링크가 걸려 있는 것을 알 수 있다.





반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요

반응형

배경

외부에서 Kubernetes Cluster 위에서 돌아가는 서비스에 접근하기 위해서는 Ingress Controller 를 통해서 가능하다. aws 와 같은 클라우드에서는 ELB -> Ingress Controller -> Workload 경로로 접근가능하다.

현재 사용하고 있는 방법은 CrossPlane 으로 AWS ELB (Classic Type) 를 자동으로 생성하여 Ingress Controller 에 연결하고 있다. 그렇기 때문에 Ingress Controller 를 배포할 때 Service Type을 특정 NodePort 를 지정/오픈하여 연결점을 알아야 한다.

예를 들면 아래와 같이 value 값을 override 해야 한다.

controller:
  replicaCount: 2
  service:
    externalTrafficPolicy: Local
    type: NodePort
    nodePorts:
      http: 32080
      https: 32443
      tcp:
        10254: 32081
  hostPort:
    enabled: true
tcp:
  10254: "10254:healthz"



CrossPlane 이 AWS ELB 에 대해서 Classic Type 만 지원하기 때문에 CrossPlane 을 제거하고 Network Type 으로 변경하는 것을 고민하였다. 참고로 현재의 방법은 Ingress Controller 를 실수로 삭제해도 ELB 는 그대로 남겨져 있어야 한다는 전제로 고려한 방법이다. DNS 가 ELB 와 연동되어야 하기 때문에 ELB 의 삭제 후 재생성은 DNS 전파의 시간을 필요로 하기 때문이다.

하지만 AWS 에서 권장하는 NLB 로 넘어가는 것, NodePort 를 지정하지 않아도 된다는 것, 그리고 CrossPlane 으로 ELB를 관리하지 않아도 되기 때문에 운영 측면에서 더 낫다고 판단되어 방법을 찾아보게 되었다.



해결책

Kubernetes 프로젝트 아래 Ingress Controller 의 annotation 을 사용하면 NLB 를 자동으로 생성할 수 있다.

$ helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
$ helm repo update

$ helm search repo ingress-nginx/ingress-nginx

$ vi ingress-nginx-values.yaml
---
controller:
  replicaCount: 2
  affinity:
    podAntiAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 100
        podAffinityTerm:
          labelSelector:
            matchExpressions:
            - key: app.kubernetes.io/name
              operator: In
              values:
              - ingress-nginx
          topologyKey: "kubernetes.io/hostname"
  nodeSelector:
    app.kubernetes.io/name: ingress-nginx
  service:
    annotations:
#      service.beta.kubernetes.io/aws-load-balancer-name: "ahnsk-ingress"
      service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
      service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"
#      service.beta.kubernetes.io/aws-load-balancer-target-group-attributes: "proxy_protocol_v2.enabled=true,preserve_client_ip.enabled=true,deregistration_delay.timeout_seconds=120,deregistration_delay.connection_termination.enabled=true"
    externalTrafficPolicy: Local
    type: LoadBalancer
#    healthCheckNodePort: 32081
  config:
    enable-underscores-in-headers: "true"
    use-proxy-protocol: "true"
    proxy-body-size: "10m"



nodeSelector 와 podAntiAffinity 를 사용하여 가능하면 지정노드에 분포해서 Ingress Controller 를 설치할 수 있다.

Service 의 annotations 을 사용하면 ELB 를 NLB type 으로 생성하여 자동으로 Ingress Controller 에 연결시켜 준다. 한가지 주의할 점은 aws-load-balancer-proxy-protocol 을 사용하면 aws-load-balancer-target-group-attributes 의 proxy_protocol_v2 를 enabled 해야 한다. 그러나 이 annotations 은 동작하지 않는다. 왜냐하면 aws 에서는 Ingress Controller (https://github.com/kubernetes-sigs/aws-load-balancer-controller/tree/main/helm/aws-load-balancer-controller)를 kubernetes-sigs 아래에 따로 만들어서 관리하기 때문이다. 즉 더 이상의 Nginx Ingress Controller 에 대한 기능 추가가 없다고 공표했다.

그럼에도 불구하고 Nginx Ingress Controller 를 선호한다. 이유는 Nginx 의 기능, 즉 config 를 원하는 대로 세팅할 수 있기 때문이다.

nginx 를 사용할 때 가장 많이 경험하는 에러가 2가지 있다. 하나는 header 에 '_' 값이 포함될 때 에러가 나고 다른 하나는 body-size 로 인한 에러이다. 이 2가지 값은 기본적으로 허용해 주는 것이 좋다.

마지막으로 ELB, Ingress Controller 를 거치면서 real client ip 를 알고 싶어 하는 경우가 많다. nginx 의 use-proxy-protocol: "true" 로 client ip 를 알아 낼 수 있다.



이렇게 세팅한 값으로 Ingress Controller 를 배포한다.

$ kubectl label node ip-10-0-181-43.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx
$ kubectl label node ip-10-0-214-57.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx

$ helm upgrade -i ingress-nginx ingress-nginx/ingress-nginx -n ingress-nginx --version 4.0.16 --create-namespace -f ingress-nginx-values.yaml



배포가 진행될 때 다음과 같이 NLB 의 Target Group 속성 중에 proxy_protocol_v2 값을 활성화 해줘야 한다. aws console 에서도 가능하지만 aws cli 를 통해서도 가능하다.

$ aws elbv2 describe-target-groups | jq .'TargetGroups[] | select(.VpcId == "vpc id 값") | .TargetGroupArn'

--- output ---
"arn:aws:elasticloadbalancing:ap-northeast-2:..."
"arn:aws:elasticloadbalancing:ap-northeast-2:..."

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'



테스트

sample application 을 배포하여 실제 호출이 잘 되는지 확인한다. 아래는 배포 후에 http header 를 출력해 본 결과이다.

➜ ~ curl -L http://nginx-ahnsk.taco-cat.xyz
GET / HTTP/1.1
Host: nginx-ahnsk.taco-cat.xyz
X-Request-ID: 1ca37cbd4fe84f1c20e56e7ce014bd4c
X-Real-IP: 218.237.0.56
X-Forwarded-For: 218.237.0.56
X-Forwarded-Host: nginx-ahnsk.taco-cat.xyz
X-Forwarded-Port: 443
X-Forwarded-Proto: https
X-Forwarded-Scheme: https
X-Scheme: https
user-agent: curl/7.64.1
accept: */*



X-Real-IP 와 X-Forwared-For 에 실제 client ip 값이 출력되는 것을 확인할 수 있다.



마치며

Kubernetes 위에 서비스를 올린 후 사용자 접근을 오픈하기 위해서는 LB 와 Ingress Controller 를 사용해야 한다. 직접 Kubernetes 를 설치 관리하면서 Nginx 의 기능을 사용하고 싶다면 AWS Load Balancer Controller 보다는 Nginx Ingress Controller 를 활용해야 한다. 물론 IAM Account 연동 등을 위해서 혹은 EKS Cluster 를 사용한다면 AWS Load Balancer Controller 를 사용하는 것이 건강에 좋을 것이다.



반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요

  1. odark 2022.06.14 16:07  댓글주소  수정/삭제  댓글쓰기

    nginx-ingress-controller를 설치하면 외부에서 서비스 접속하여 L7기반의 로드발랑싱 지원을 받고 내부 서비스를 받을수있는것이고 이건곧 ingress를 별도 설치,설정하여 가능한걸로 알고있습니다.
    annotation 으로 nlb 타입으로 선언해주면 NLB type 으로 생성하여 자동으로 Ingress Controller 에 연결시켜 준다고 하셨는데 이부분에서 헷갈리는데 ingress controller는 ingress 와 연동하여 L7 기반의 로드발랑싱이 가능한데 NLB타입의 elb가 생성되면 http/https 가 아닌 TCP 통신타입일것이고 그러면 ingress 룰과 연동이 의미가 없고 ingress 설치(?)도 필요없는거 아닌가요? 다시말하면 nginx-ingress-controller는 service생성이 어노테이션으로 nlb타입으로 선언하면 nlb타입의 elb를 생성해주는것으로 끝나는거 아닌가요?
    그러면 그 nlb 타입의 service가 생성되고 서비스가 selector에 의해 pod들을호출하는거 아닌지요?
    Ingress Controller 에 연결될 의미도 없는거잖아요... Ingress Controller 연결되는건 곧 ingress 룰을 타기위함일테구요...초보라 질문드려봅니다.

  2. BlogIcon seungkyua@gmail.com 2022.06.21 12:53 신고  댓글주소  수정/삭제  댓글쓰기

    nlb -> ingress controller -> pod 로 패스가 생깁니다. 그러므로 ingress controller 에서 L7 의 역할을 할 수 있어요. ingress controller 는 multi pod 로 뜰 수 있기 때문에 앞단에 LB 가 필요하고요.

반응형

AWS 에서 Kubernetes 사용하는 방법은 Managed Service 인 EKS 서비스를 신청/설치 방법과 일반 VM 에 Kubernetes 를 설치하는 방법이 있다.

VM 에 Kubernetes 를 설치하는 방법은 VM 을 생성하고 필요한 Security Group 을 지정하고 Muti Control plane 에 ELB 를 연결하여 다중 Master 로 사용가능 하도록 세팅해야할 내용이 제법 있다. Kubernetes 자체 설치도 kubeadm 이나 kubespray 같은 툴을 사용해서 설치한다. - 역시 쉽지 않은 내용임에 분명하다.



Cluster API 란 ?

지금 소개하는 방법은 Kubernetes Cluster Lifecycle SIG 에서 개발하고 있는 Cluster API 로 Operator Pattern 을 활용하여 Kubernetes 를 설치하는 방법이다. Cluster API 란 Management Kubernetes Cluster 에 Custom Controller 를 설치하고 Custom Resource 를 생성하면 자동으로 Cloud 에 VM 을 생성하고 Kubernetes 를 설치하는 방법이다. Controller 로 관리하기 때문에 VM 이 죽으면 다시 살려주는 장점이 있다. Kubernetes 가 설치된 VM 이 다운되었을 때 Self healing 으로 Recovering 해준다니 정말 멋진 아이디어인 것 같다.

Cluster API 의 시작은 2년 정도 전부터 시작되었는데 초장기에는 PoC 정도였다면 지금은 어느 정도 안정화 되어 사용하기에 문제가 없다.

개념을 보면 Management Kubernetes Cluster 를 설치(Kind, Minikube 등도 가능)하고 여기에 필요한 여러 Custom Controller 를 실행시킨다. 그리고 나서 Custom Resource 를 생성하면 지정된 Cloud 에 VM 을 생성하고 Workload Kubernetes Cluster (고객이 사용할 클러스터) 를 자동으로 생성해 주는 방법이다.

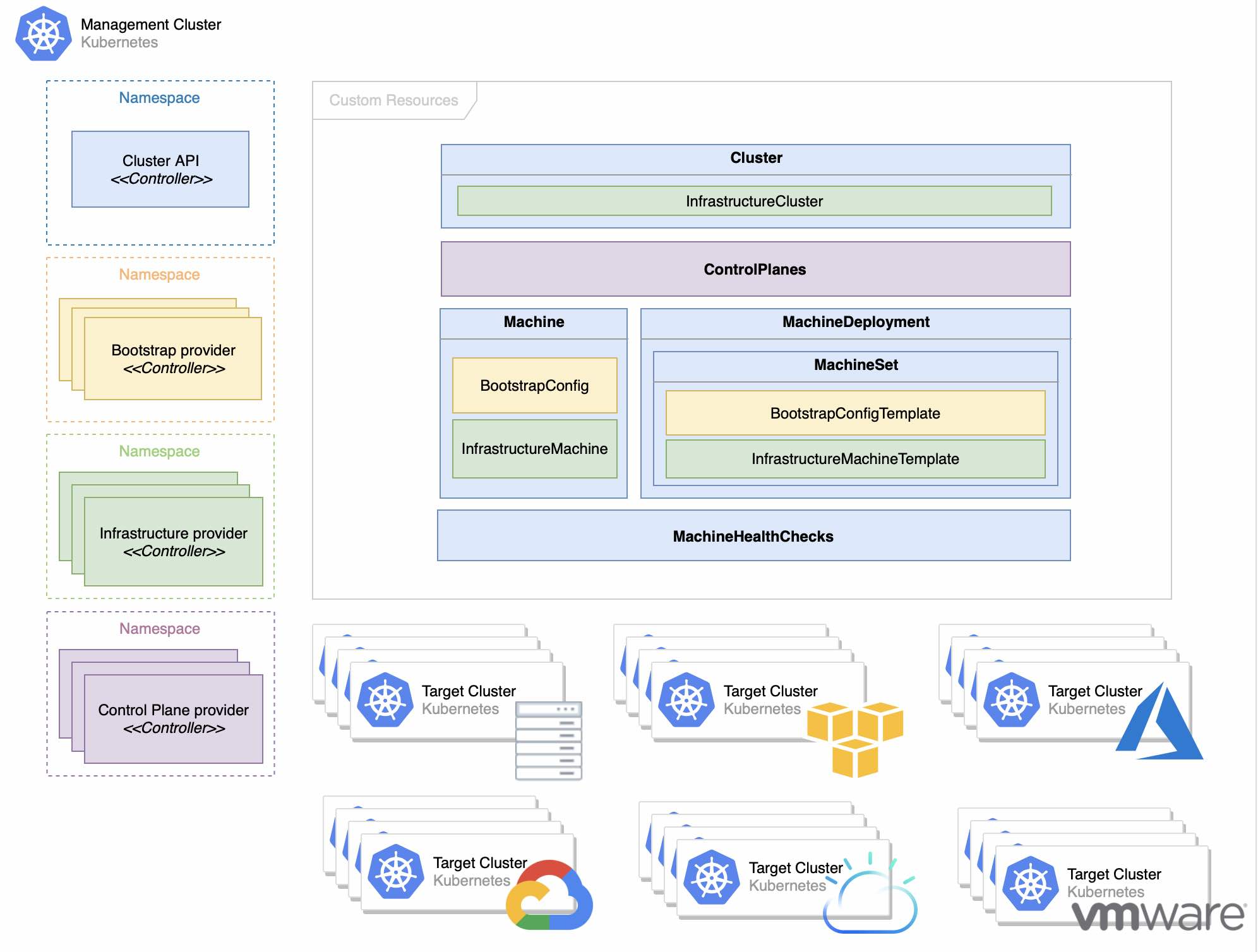

Cluster API 구성도



그림에서 보면 좌측 맨 위에 Cluster API Controller 가 있다. Cluster API Controller 는 마치 java class 로 치면 Abstraction Class 의 역활과 동일하다. Cluster Pod Network, Control Plane VM 갯수, Node VM 갯수 등을 관리한다.

이렇게 정의를 하면 Boostrap provider Controller 에서 kubeadm 으로 어떻게 Kubernetes 를 설치할 지를 관리한다.

Infrastructure provider Controller 에서는 AWS, Azure, GCP 와 같이 Public Cloud 의 자원 생성을 관리한다.

마지막으로 Control Plane provider Controller 특별하게 Control Plane 의 설치를 관리한다.

우측 위는 Custom Resource 를 보여주고 있다.

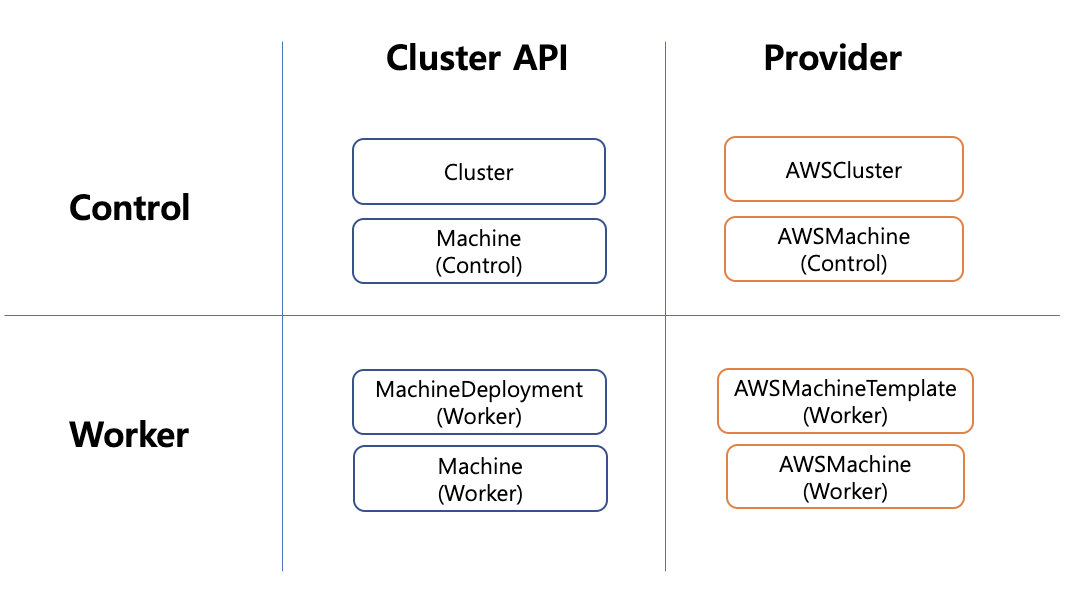

Cluster API Provider Controller 와 Infrastructure Provider Controller 의 상관 관계를 보면 다음과 같다.



Cluster API 는 Infrastructure Provider 에게 이런 식으로 구현을 해야 한다고 알려주는 가이드라고 보면 된다.

이제 세부적으로 하나씩 살펴보자.



Cluster API Controller

Cluster API Controller 는 cluster 의 기본 정보를 관리하는 Controller 이다. 이 Controller 가 관리하는 Custom Resource 는 다음과 같이 4개가 있다.

  • clusters
  • machinedeployments
  • machinehealthchecks
  • machines

이 중에서 machinehealthchecks 는 AWS Provider 에서는 사용하고 있지 않으므로 이를 제외하고 나머지 3가지만 살펴보겠다.

clusters CR(Custom Resource) 는 다음과 같은 정보를 가지고 있다.

  • Cluster Pod Network 정보
  • Kubernetes API url 정보
  • Control Plane 을 생성하는 CR 정보
  • Cloud Infrastructure 로 사용되는 CR 정보
  Cluster Network:
    Pods:
      Cidr Blocks:
        192.168.0.0/16
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Control Plane Ref:
    API Version:  controlplane.cluster.x-k8s.io/v1alpha3
    Kind:         KubeadmControlPlane
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSCluster
    Name:         capi-quickstart
    Namespace:    capi-quickstart



machinedeployments CR 의 정보는 Kubernetes Worker Node 에 대한 일반적인 내용이며 아래의 내용을 포함한다.

  • Bootstrap 으로 사용될 Kubeadm Config Template
  • Infrastructure Provider 에 대한 VM 정보 Template
  • Cluster name 및 Kubernetes Version 정보
  Cluster Name:               capi-quickstart
  Min Ready Seconds:          0
  Progress Deadline Seconds:  600
  Replicas:                   3
  Revision History Limit:     1
  Selector:
    Match Labels:
      cluster.x-k8s.io/cluster-name:     capi-quickstart
      cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
  Strategy:
    Rolling Update:
      Max Surge:        1
      Max Unavailable:  0
    Type:               RollingUpdate
  Template:
    Metadata:
      Labels:
        cluster.x-k8s.io/cluster-name:     capi-quickstart
        cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
    Spec:
      Bootstrap:
        Config Ref:
          API Version:  bootstrap.cluster.x-k8s.io/v1alpha3
          Kind:         KubeadmConfigTemplate
          Name:         capi-quickstart-md-0
      Cluster Name:     capi-quickstart
      Infrastructure Ref:
        API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
        Kind:         AWSMachineTemplate
        Name:         capi-quickstart-md-0
      Version:        v1.20.5



machines CR 은 Kubernetes Control Plane VM 별 정보와 Kubernetes Worker Node VM 별 정보를 갖고 있는데 둘다 아래의 정보를 동일하게 갖고 있다.

  • Boostrap 으로 KubeadmConfig CR 정보
  • Infrastructure 로서 AWSMachine CR 정보
  Bootstrap:
    Config Ref:
      API Version:     bootstrap.cluster.x-k8s.io/v1alpha3
      Kind:            KubeadmConfig
      Name:            capi-quickstart-md-0-7f4xk
      Namespace:       capi-quickstart
      UID:             7b095ef9-3380-45cc-950e-9bce8602f954
    Data Secret Name:  capi-quickstart-md-0-7f4xk
  Cluster Name:        capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachine
    Name:         capi-quickstart-md-0-dcdcx
    Namespace:    capi-quickstart
    UID:          3383bd5b-1040-4577-a690-741c556d1076
  Provider ID:    aws:///ap-northeast-2a/i-090230ea1d12065ce
  Version:        v1.20.5



Bootstrap Provider Controller

Bootstrap provider controller 는 Kubernetes 를 설치하는 kubeadm 관련 정보를 가지고 있다.

  • kubeadmconfigs
  • kubeadmconfigtemplates

kubeadmconfigs 는 kubeadm 으로 kubernetes 를 설치할 때 사용하는 정보로서 Control Plane VM 별 정보와 Work Node VM별 정보를 갖고 있다.

  • Cluster Configuration 으로 provider 정보를 갖고 있다.
  • Join Configuration 으로 Token 정보를 갖고 있다.
  Cluster Configuration:
    API Server:
      Extra Args:
        Cloud - Provider:  aws
    Controller Manager:
      Extra Args:
        Cloud - Provider:  aws
    Dns:
    Etcd:
    Networking:
    Scheduler:
  Join Configuration:
    Control Plane:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
    Discovery:
      Bootstrap Token:
        API Server Endpoint:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com:6443
        Ca Cert Hashes:
          sha256:de8ef58efd55489531f681066eb77cec21a7d7f8e2a04eb41a06ad38b18d066e
        Token:                        xxxx.xxxxxxxxxxx
        Unsafe Skip CA Verification:  false
    Node Registration:
      Kubelet Extra Args:
        Cloud - Provider:  aws
      Name:                {{ ds.meta_data.local_hostname }}



kubeadmconfigtemplates 는 Worker Node 가 join 한 template 정보로 Node 명을 가진다.

  Template:
    Spec:
      Join Configuration:
        Node Registration:
          Kubelet Extra Args:
            Cloud - Provider:  aws
          Name:                {{ ds.meta_data.local_hostname }}



Infrastructure Provider Controller

Infrastructure Provider Controller 는 각각의 Cloud 의 API 를 활용하여 리소스를 관리하는 Controller 로 aws 의 경우에는 아래의 정보를 가진다.

  • awsclustercontrolleridentities
  • awsclusterroleidentities
  • awsclusters
  • awsclusterstaticidentities
  • awsfargateprofiles
  • awsmachinepools
  • awsmachines
  • awsmachinetemplates
  • awsmanagedclusters
  • awsmanagedmachinepools

이 중에서 awsclusters, awsmachines, awsmachinetemplate 3가지만 살펴본다.

awsclusters 는 aws 에 설치된 Kubernetes workload cluster 에 대한 정보를 갖고 있다.

  Bastion:
    Allowed CIDR Blocks:
      0.0.0.0/0
    Enabled:  false
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Identity Ref:
    Kind:  AWSClusterControllerIdentity
    Name:  default
  Network Spec:
    Cni:
      Cni Ingress Rules:
        Description:  bgp (calico)
        From Port:    179
        Protocol:     tcp
        To Port:      179
        Description:  IP-in-IP (calico)
        From Port:    -1
        Protocol:     4
        To Port:      65535
    Subnets:
      Availability Zone:  ap-northeast-2a
      Cidr Block:         10.0.0.0/20
      Id:                 subnet-04e972e6bfcb98336
      Is Public:          true
      Nat Gateway Id:     nat-0d456fe6c4dd2ce3d
      Route Table Id:     rtb-0dfccca96ffc00732
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2a
      Cidr Block:                                                      10.0.64.0/18
      Id:                                                              subnet-06f2be3eedb46d622
      Is Public:                                                       false
      Route Table Id:                                                  rtb-00090ad5d1de60b20
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.16.0/20
      Id:                                                              subnet-02a9eed4c602fd3a2
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-050244cb7c9cff368
      Route Table Id:                                                  rtb-020e9366a2da25625
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.128.0/18
      Id:                                                              subnet-03880f2f847b3c21e
      Is Public:                                                       false
      Route Table Id:                                                  rtb-06b52ab77da5c5f2c
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.32.0/20
      Id:                                                              subnet-09ccabe6dd862df6a
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-030068539013d5c64
      Route Table Id:                                                  rtb-0973a222fc772ff76
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.192.0/18
      Id:                                                              subnet-0be3353fd3b6f1637
      Is Public:                                                       false
      Route Table Id:                                                  rtb-0854effe818750d33
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
    Vpc:
      Availability Zone Selection:    Ordered
      Availability Zone Usage Limit:  3
      Cidr Block:                     10.0.0.0/16
      Id:                             vpc-070a545cb4b967dd7
      Internet Gateway Id:            igw-03a4ee0ca0f8d0f72
      Tags:
        Name:                                                          capi-quickstart-vpc
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     common
  Region:                                                              ap-northeast-2
  Ssh Key Name:                                                        capi-seungkyu



awsmachinetemplates 은 aws vm spec 에 대한 정보를 template 으로 갖고 있다. template 은 control plane 과 worker node 각 1개씩 가진다.



control plane template

  Template:
    Spec:
      Iam Instance Profile:  control-plane.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu

worker node template

  Template:
    Spec:
      Iam Instance Profile:  nodes.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu



awsmachines 은 awsmachinetemplates 으로 연결된 control plane 과 worker node 별 aws VM 에 대한 정보를 갖는다.



contol plane vm1

  Ami:
  Cloud Init:
    Secure Secrets Backend:  secrets-manager
  Iam Instance Profile:      control-plane.cluster-api-provider-aws.sigs.k8s.io
  Instance ID:               i-0433d589b68e42cd0
  Instance Type:             t3.large
  Provider ID:               aws:///ap-northeast-2c/i-0433d589b68e42cd0
  Ssh Key Name:              capi-seungkyu



Control plane Provider Controller

Control plane provider controller 는 Kubernetes control plane 에 대한 정보를 관리하는 Controller 이다.

  • kubeadmcontrolplanes

kubeadmcontrolplanes 은 말그래도 control plane 의 정보를 담고 있으며 앞에서 살펴본 정보들을 활용한다.

  • Infrastructure Template 으로 AWSMachineTemplate 을 사용
  • Kubeadm Config 로 Init Configuration 과 Join Configuration 정보
  • Replicas 개수 정보
  • Kubernetes version 정보
  Infrastructure Template:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachineTemplate
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Kubeadm Config Spec:
    Cluster Configuration:
      API Server:
        Extra Args:
          Cloud - Provider:  aws
      Controller Manager:
        Extra Args:
          Cloud - Provider:  aws
      Dns:
      Etcd:
      Networking:
      Scheduler:
    Init Configuration:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
    Join Configuration:
      Discovery:
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
  Replicas:                  3
  Rollout Strategy:
    Rolling Update:
      Max Surge:  1
    Type:         RollingUpdate
  Version:        v1.20.5



반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요

반응형

어제 AWS VPC 네트워크의 개념에 대해서 배워서 정리해 봤습니다.

저는 OpenStack 을 오랫동안 해왔기 때문에 OpenStack 의 Neutron 로 비교하면 이해가 더 쉽게 되더라고요.





먼저 네트워크 대역을 만들기 위해서는 VPC 가 필요합니다. virtual 하게 만드는 것이기 때문에 10.0.0.0/16 과 같이 사설망 대역을 사용합니다.

그리고 외부와의 통신을 위해서는 Internet gateway (IGW)를 생성합니다. 이것은 software gateway 라고 생각이 들고 여기까지는 VPC 와 상관이 없습니다. 그래서 이해하기 쉽게 IGW 를 VPC 바깥에 그렸습니다.

IGW 를 VPC 와 연결 (associate) 하는 순간에 port 가 생성되어 연결될 것으로 보입니다.



VPC 내에는 subnet 을 만들어 Network 대역을 다시 나눌 수 있는데 subent 은 10.0.0.0/24 처럼 VPC 대역 내여야 하고, 하나의 subent 은 AZ 의 하나에만 할당될 수 있습니다. AZ 내에 하나만 할 당 할 수 있는 이유는 EC2 VM 을 만들면 VPC 내의 Subnet 을 선택하고, VM에 ip 를 할당하면서 해당 IP 에 대해서 s/w 적으로 연결이 될텐데 여러 AZ 에 대역이 펼쳐져 있으면 통신이 꼬일 수 밖에 없습니다.

그러므로 실제로 중요한 것은 VPC 라기 보다는 Subnet 입니다. Subnet 의 정보를 가지고 다 처리를 하는데 다만 통합적으로 관리할려고 VPC 라는 개념을 가져온 것 뿐입니다.



Subnet 은 라우팅을 잡아야 하는데, 내부적으로는 VM 을 관리하는 Baremetal Host 서버에 라우팅을 세팅하기 위한 방법이 필요합니다. (혹은 Baremetal 에 떠 있는 software network switch 에서 라우팅을 세팅)

그래서 라우팅 테이블을 만들고 Subnet 에 연결(assocation) 해주면 그 라우팅 정보를 가지고 있다가 VM 이 생성될 때 세팅을 해줄 수 있습니다.

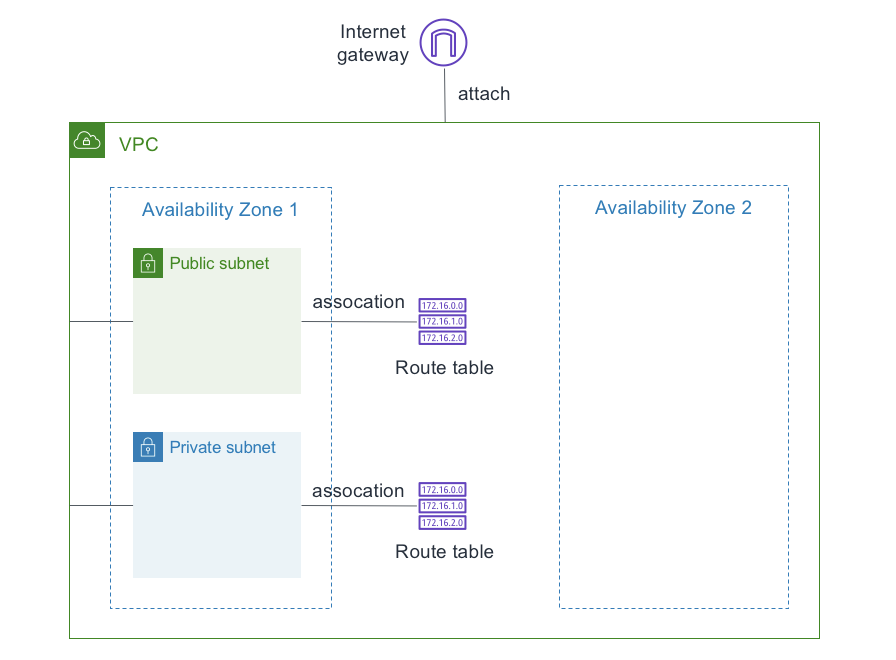

정리해보면 다음과 같습니다.

1. IGW 는 VPC 에 attach 하는 부분이 필요하다. (router 에서 인터넷으로 가는 GW port 를 연결하는 작업)

2. Route table 을 Subnet 에 association 하는 부분이 필요하다 ( VM 이 생성될 때 통신될 수 있도록 라우팅을 세팅해야 하므로 해당 정보를 이용)



AWS 가 내부적으로 어떻게 구성되어 있는 지는 모르겠습니다. 하지만 OpenStack Neutron 을 보면 저런 방법을 사용하고 있기 때문에 아마도 동작 방식은 비슷하지 않을까 생각합니다.





반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요

반응형

처음에는 대충 볼려고 했는데 내용이 좋아서 끝까지 집중해서 봤네요. 전체 요약해 봤습니다.

AWS re:Invent 2018 - Keynote with Werner Vogels

2004-12-12 Amazon Oracle 장애 Lessons learned

  • SOA (Service Oriented Architecture) 로 서비스를 Flexible 하게 구성하였으나 Database Oracle의 로깅 코드 버그로 장애 발생, 12시간 동안 크리스마스 시즌 주문을 받지 못함
  • Oracle 은 SPOF (Single Point of Failure) 이고, Black Box 라 scale, reliability 를 높일 수 있는 방법이 없었음.
  • 1차 변경: Sharding 을 통해 데이터를 분산하여 performance 와  reliability 를 높힘
  • Reducing your blast radius : 장애가 발생하면 모든 면에서 영향을 최소화 해라.
  • 2차 변경: Cell based architectures 로 변경 (cell 단위 독립적으로 구성, 한 곳에 문제가 생겨도 영향도를 최소화함)
  • Cell based Architectures: AWS 는 모두 Cell 단위로 구성되어 있음 (심지어 AZ (Availability Zone) 안에서도 Cell 단위로 구성되어 영향도 최소화 했음) → 근데 왜 한국 Region 은 장애가....???)
  • AZ 서비스에서 DynamoDB 는 Cell 단위로 구성되어 DB 장애가 일어나도 최소화 됨.
  • Relational databases: not designed for the cloud (Sharding 을 하더라도 결국 Database 로 인해 서비스가 종속되게 됨)
  • Decompose the system into fundamental building blocks -> 그래야 multi tenant, fault tolerant, self healing 서비스를 구현 가능


Amazon Aurora: Scaled-out distributed architecture (Database aware storage service)

  • AWS 에서 가장 빠르게 성장하는 서비스 중에 하나임
  • AZ 단위로 분산이 가능하고 Cell based Architectures 로 mission critical 한 서비스 구현이 가능
  • On quorums and failures 를 적용하였기에 이런 서비스를 구현 가능했음 (AZ 단위로 분산)
  • AZ 마다 2개의 인스턴스를 띄우고 AZ 가 하나 죽고 다른 AZ 에서 인스턴스 1개가 죽어도 read 는 가능, 하지만 쓰기는 못함
  • 10G 링크로 되어 있어 click 만으로 빠르게 복구되어 MTBF(Mean time between failures) 와 MTTR(Mean time to repair) 를 줄일 수 있음
  • Aurora 는 log 만 복사하기 때문에 복제 및 복구가 빠름 (storage node 에서 복사가 이루어짐)
  • AWS Aurora 는 Cloud native database as a foundation for innovation 이다.
  • ASW 유형별 Databases 종류

    • Relational - Amazon Aurora, Amazon RDS
    • Key Value - Amazon DynamoDB
    • Document - Amazon DynamoDB
    • In-Memory - Amazon ElasticCache
    • Graph - Amazon Neptune
    • Time-Series (New) - Amazon Timestream
    • Ledger (New) - Amazon QLDB

How to migrate Oracle to DynamoDB

  • Amazon item master service : sharding 된 Oracle databases 24개로 구성 (6,000억 레코드가 있으며, 50억 update 가 1day 에 일어남), 1년에 30~40% 정도 증가함

  • Oracle 을 DynamoDB 로 변경 (schema 변경 및 Database Migration 진행)
  • Database Migration Service (6,000억 레코드 migration을 live 로 진행)

AWS S3 - Mai-lan Tomsen Bukovec (Vice President, Amazon S3 and Glacier)

  • 전체 10 Trillions objects 가 저장되어 있음
  • 한개의 리전에서 최대 1초에 60 Terabytes 를 관리함
  • 초기에 8개의 microservices 로 구성됨, 현재는 235개 이상의 분산 mircroservices 로 구성됨

AWS Redshift

  • 2018년 11월 1일 아주 큰 Oracle data warehouse 를 Redshift 로 옮김 (올해 가장 기쁜 순간)
  • 성능 향상을 이룸
  • 지난주 (11월 4째주) Redshift concurrency scaling 기능 새로 소개

AWS Lambda

  • 고객들이 serverless 로 가려고 하는가?


    • No Infrastructure provisioning, no management
    • Automatic scaling
    • Highly available and secure
    • Pay for value
  • 2014년 Preview 공개 후 2015년 GA 로 오픈
  • Worker: 고객의 function 코드가 로딩되고 실행되는 환경
  • Firecracker (New): serverless computing을 위한 안전하고 빠른 microVMs


    • KVM hardware virtualizations
    • 실행되는데 125ms 소요 (1개의 호스트에서 1초에 150 microVMs 실행 가능)
    • 1개의 microVM 당 5MB 메모리 사용 (1개의 호스트에 수천개의 microVM 을 띄울 수 있음)
  • Lambda runtime 환경



AWS 의 기능과 서비스의 95% 고객의 피드백으로 부터 개발된 것임

AWS Toolkits 새로운 IDEs

  • PyCharm
  • IntelliJ
  • VS Code

AWS Lambda 신규 기능

  • 사실상 모든 언어 지원 가능해 졌음
    • 기존 지원 언어: NodeJS, JavaScript, Python, Java, .Net, Go
    • 신규 지원 언어: Ruby
    • Lambda 에 Custom Runtime 적용 가능 (Ruby 도 그렇게 구현한 것으로 C++, Erlang 등 다른 언어 들도 적용하여 쓸 수 있음)
  • Lambda Layers: Lambda 를 라이브러리 형태의 함수로 만들어 재사용 가능
  • Nested Applications using Serverless Application Repository (New)

AWS Step Functions

  • 기존에는 workflow 를 Sequential steps, Parallel steps, Branching steps 로 지원
  • Step Functions service Integrations (New): Step Functions 을 AWS 의 8개 서비스와 함께 쓸 수 있게 지원
    • Step Functions 함께 쓸 수 있는 AWS 8개 서비스: Batch, ECS, Fargate(컨테이너 배포 서비스), Glue(ETL서비스), DynamoDB, SNS, SQS, SageMaker

AWS API Gateway 에서 WebSocket 지원

  • WebSocket 을 통해 Stateful 지원 가능

AWS ALB 에서 Lambda 지원

  • ALB (Amazon Load Balancer) 뒷단에 Lambda 를 바로 연결 가능

Amazon Managed Streaming for Kafka

  • Fully managed and highly-available Apache Kafka service



AWS Well-Architected site

Amazon Well-Architected



AWS Well-Architected Tool

  • Measure and improve your architecture using AWS Well-Architectured best practices


반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요
