이전 글은 Cluster API 가 어떤 것이고 어떻게 동작하는지를 알아봤다면 이번에는 AWS 에 Cluster API를 이용하여 Kubernetes 를 쉽게 설치하는 방법을 설명한다. 사실 AWS를 어느 정도 알고있어야 (특히 VPC, Subnet, Route Table, Nat Gateway, Internet Gateway 같은 네트워크) 해당 내용들을 이해하기가 쉽기 때문에 Cluster API 로 구현되는 최종 Kubernetes Cluster 구성에 대해서 먼저 설명하겠다.





특정 리전 (여기서는 서울)에 3개의 가용존(AZ1~3)에 Kubernetes Master 와 Node 가 설치되게 된다. 하나의 AZ에는 public subnet 과 private subnet 이 만들어지며 public subnet은 인터넷과 통하는 Internet Gateway 와 연결되어 있다. 네트워크 통신을 위해서는 Route Table 을 통해서 default gateway (0.0.0.0/0)를 설정해야 하는데 public subnet 은 Internet Gateway 를 private subnet 은 EIP 가 할당되어 있는 NAT gateway 를 설정한다.



AWS 에서는 Internet Gateway 와 연결되어 있는데 subnet 을 public subnet 으로 명명하며 public IP 가 할당되는 자원들은 모두 public subnet 에 생성한다. 그 외의 subnet 은 private subnet 이라 명명하는데, 이 때 외부 outbound 연결을 하기 위해서는 public subnet 에 NAT Gateway 를 만들어 활용한다. 보라색 점선이 Internet Gateway 와 NAT Gateway 로 default gateway 를 설정한 내용을 보여준다.



요약하면 AWS 에서의 네트워크는 Subnet, Route table, Gateway (Internet 혹은 NAT) 로 구성된다.



모든 VM (Control plane과 Node) instance는 private subnet에 생성되어 외부에서 직접 VM 으로 접속하는 경로를 차단한다. 필요에 따라 외부의 Inbound 를 트래픽을 가능하게 하려면 Load Balancer 를 통해서 연결한다(물론 Internal LB도 가능하다). Load Balancer 가 private subent 의 VM 에 연결되기 위해서는 public subnet 이 LB에 등록되어야 한다. 다이어그램에서 이를 표현한 것이 초록색 점선이다. LB 와 Control plane 을 연결한 것은 API Server 가 LB 에 등록되어 로드밸랜싱된다는 의미이며, 고객 서비스의 연결은 Node VM 에 연결될 수 있다. 이 때 Service 리소스의 Type 을 LoadBalancer 로 지정하면 자동으로 연결된다.



이 기능들이 가능한 이유는 Kubernetes 에 Cloud provider controller 가 내장되어 있기 때문이다. 하지만 이 기능은 deprecated 될 예정으로 버전 1.23 부터는 소스가 분리될 예정이다.



또 한가지 일반적인 방법으로 설치하면 그림의 내용과 같이 모든 Node VM 이 AZ1 의 private subnet 에 몰려서 생성된다. 이는 가용성에 문제가 될 수 있으며 이를 해결하기 위해서는 아직은 experimental 버전인 MachinePool 기능을 사용해야 한다.

이제 본격적으로 Cluster API 로 Kubernetes Cluster 를 설치해 보자.



이전 글을 보면 Management cluster 에 Cluster API Controller 를 설치한 후 Custom Resource (CR) 를 생성하면 자동으로 Workload cluster 가 생성된다는 것을 설명하였다. 이를 잘 기억해 두고 Management cluster 는 존재한다는 가정하에 시작한다(인터넷에서 조회해보면 Kind 로 쉽게 Management cluster 를 구성하는 방법을 찾을 수 있다).



1. clusterctl 설치

clusterctl 은 Managed cluster 에 Cluster API controller 를 설치하고 Workload cluster 를 위한 CR 생성을 도와주는 도구이다.

$ curl -L https://github.com/kubernetes-sigs/cluster-api/releases/download/v0.3.20/clusterctl-linux-amd64 -o clusterctl
$ chmod +x ./clusterctl
$ mv ./clusterctl /usr/local/bin/clusterctl
$ clusterctl version
=== output ===
clusterctl version: &version.Info{Major:"0", Minor:"3", GitVersion:"v0.3.20", GitCommit:"ea9dc4bdc2a9938325aab3817ece3e654873aaab", GitTreeState:"clean", BuildDate:"2021-06-30T22:10:51Z", GoVersion:"go1.13.15", Compiler:"gc", Platform:"linux/amd64"}



2. clusterawsadm 설치

clusterawsadm 은 aws 에 필요한 Role 과 Policy 를 자동으로 생성해 주는 도구이다.

$ curl -L https://github.com/kubernetes-sigs/cluster-api-provider-aws/releases/download/v0.6.6/clusterawsadm-linux-amd64 -o clusterawsadm
$ chmod +x clusterawsadm
$ mv ./clusterawsadm /usr/local/bin/clusterawsadm
$ clusterawsadm version
=== output ===
clusterawsadm version: &version.Info{Major:"0", Minor:"6", GitVersion:"v0.6.6-4-d4593daa95fb96-dirty", GitCommit:"d4593daa95fb961be91dc6db869f26ca4359ebc0", GitTreeState:"dirty", BuildDate:"2021-06-01T20:05:33Z", GoVersion:"go1.13.15", AwsSdkVersion:"v1.36.26", Compiler:"gc", Platform:"linux/amd64"}



3. awscli 및 jq 설치

$ curl -L https://awscli.amazonaws.com/awscli-exe-linux-x86_64-2.2.13.zip -o awscliv2.zip
$ unzip awscliv2.zip
$ ./aws/install
$ aws --version
=== output ===
aws-cli/2.2.13 Python/3.8.8 Linux/4.4.0-87-generic exe/x86_64.ubuntu.16 prompt/off

$ mkdir -p ~/.aws
$ vi ~/.aws/credentials
[default]
aws_access_key_id=<< access_key_id >>
aws_secret_access_key=<< secret_access_key >>

$ vi ~/.aws/config
[default]
region = ap-northeast-2



4. 사전 작업

clusterawsadm 을 활용하여 IAM Role 과 Policy 를 생성한다.

## 설정이 안되어 있을 때 환경 변수로 설정한다.
$ export AWS_REGION=ap-northeast-2
$ export AWS_ACCESS_KEY_ID=<< access_key_id >>
$ export AWS_SECRET_ACCESS_KEY=<< secret_access_key >>

$ clusterawsadm bootstrap iam create-cloudformation-stack

Workload cluster VM 에 접속할 key pair 를 Import 한다.

$ aws ec2 import-key-pair \
  --key-name capi-seungkyu \
  --public-key-material fileb://~/.ssh/id_rsa.pub



5. Management cluster 생성

clusterctl 생성에 필요한 환경 변수를 다음과 같이 설정한다.

$ clusterawsadm bootstrap credentials encode-as-profile
=== output ===
<< crendentials >>

$ vi env.sh
export AWS_REGION=ap-northeast-2
export AWS_ACCESS_KEY_ID=<< access_key_id >>
export AWS_SECRET_ACCESS_KEY=<< secret_access_key >>
export AWS_B64ENCODED_CREDENTIALS=<< crendentials >>

$ source ./env.sh

clusterctl init 명령어를 사용하여 Management cluster 를 생성한다.

$ clusterctl init --core cluster-api:v0.3.20 --infrastructure aws:v0.6.6 --bootstrap kubeadm:v0.3.20 --control-plane kubeadm:v0.3.20 -v5
=== output ===
...
Fetching providers
Installing cert-manager
Waiting for cert-manager to be available...
...
Installing Provider="cluster-api" Version="v0.3.20" TargetNamespace="capi-system"
...
Installing Provider="bootstrap-kubeadm" Version="v0.3.20" TargetNamespace="capi-kubeadm-bootstrap-system"
...
Installing Provider="control-plane-kubeadm" Version="v0.3.20" TargetNamespace="capi-kubeadm-control-plane-system"
...
Installing Provider="infrastructure-aws" Version="v0.6.6" TargetNamespace="capa-system"

Your management cluster has been initialized successfully!

You can now create your first workload cluster by running the following:

  clusterctl config cluster [name] --kubernetes-version [version] | kubectl apply -f -



6. Workload cluster 생성

필요한 환경변수를 설정하고 clusterctl config 명령어를 이용하여 CR 파일을 생성한다.

$ vi env-workload.sh
export AWS_CONTROL_PLANE_MACHINE_TYPE=t3.large
export AWS_NODE_MACHINE_TYPE=t3.large
export AWS_SSH_KEY_NAME=capi-seungkyu

$ source ./env-workload.sh

$ clusterctl config cluster capi-quickstart \
  -n capi-quickstart \
  --kubernetes-version v1.20.5 \
  --control-plane-machine-count=3 \
  --worker-machine-count=3 \
  > capi-quickstart.yaml

capi-quickstart.yaml 을 확인하면 아래와 같다.

$ cat capi-quickstart.yaml
---
apiVersion: cluster.x-k8s.io/v1alpha3
kind: Cluster
metadata:
  name: capi-quickstart
  namespace: capi-quickstart
spec:
  clusterNetwork:
    pods:
      cidrBlocks:
      - 192.168.0.0/16
  controlPlaneRef:
    apiVersion: controlplane.cluster.x-k8s.io/v1alpha3
    kind: KubeadmControlPlane
    name: capi-quickstart-control-plane
  infrastructureRef:
    apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
    kind: AWSCluster
    name: capi-quickstart
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSCluster
metadata:
  name: capi-quickstart
  namespace: capi-quickstart
spec:
  region: ap-northeast-2
  sshKeyName: capi-seungkyu
---
apiVersion: controlplane.cluster.x-k8s.io/v1alpha3
kind: KubeadmControlPlane
metadata:
  name: capi-quickstart-control-plane
  namespace: capi-quickstart
spec:
  infrastructureTemplate:
    apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
    kind: AWSMachineTemplate
    name: capi-quickstart-control-plane
  kubeadmConfigSpec:
    clusterConfiguration:
      apiServer:
        extraArgs:
          cloud-provider: aws
      controllerManager:
        extraArgs:
          cloud-provider: aws
    initConfiguration:
      nodeRegistration:
        kubeletExtraArgs:
          cloud-provider: aws
        name: '{{ ds.meta_data.local_hostname }}'
    joinConfiguration:
      nodeRegistration:
        kubeletExtraArgs:
          cloud-provider: aws
        name: '{{ ds.meta_data.local_hostname }}'
  replicas: 3
  version: v1.20.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSMachineTemplate
metadata:
  name: capi-quickstart-control-plane
  namespace: capi-quickstart
spec:
  template:
    spec:
      iamInstanceProfile: control-plane.cluster-api-provider-aws.sigs.k8s.io
      instanceType: t3.large
      sshKeyName: capi-seungkyu
---
apiVersion: cluster.x-k8s.io/v1alpha3
kind: MachineDeployment
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  clusterName: capi-quickstart
  replicas: 3
  selector:
    matchLabels: null
  template:
    spec:
      bootstrap:
        configRef:
          apiVersion: bootstrap.cluster.x-k8s.io/v1alpha3
          kind: KubeadmConfigTemplate
          name: capi-quickstart-md-0
      clusterName: capi-quickstart
      infrastructureRef:
        apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
        kind: AWSMachineTemplate
        name: capi-quickstart-md-0
      version: v1.20.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSMachineTemplate
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  template:
    spec:
      iamInstanceProfile: nodes.cluster-api-provider-aws.sigs.k8s.io
      instanceType: t3.large
      sshKeyName: capi-seungkyu
---
apiVersion: bootstrap.cluster.x-k8s.io/v1alpha3
kind: KubeadmConfigTemplate
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  template:
    spec:
      joinConfiguration:
        nodeRegistration:
          kubeletExtraArgs:
            cloud-provider: aws
          name: '{{ ds.meta_data.local_hostname }}'

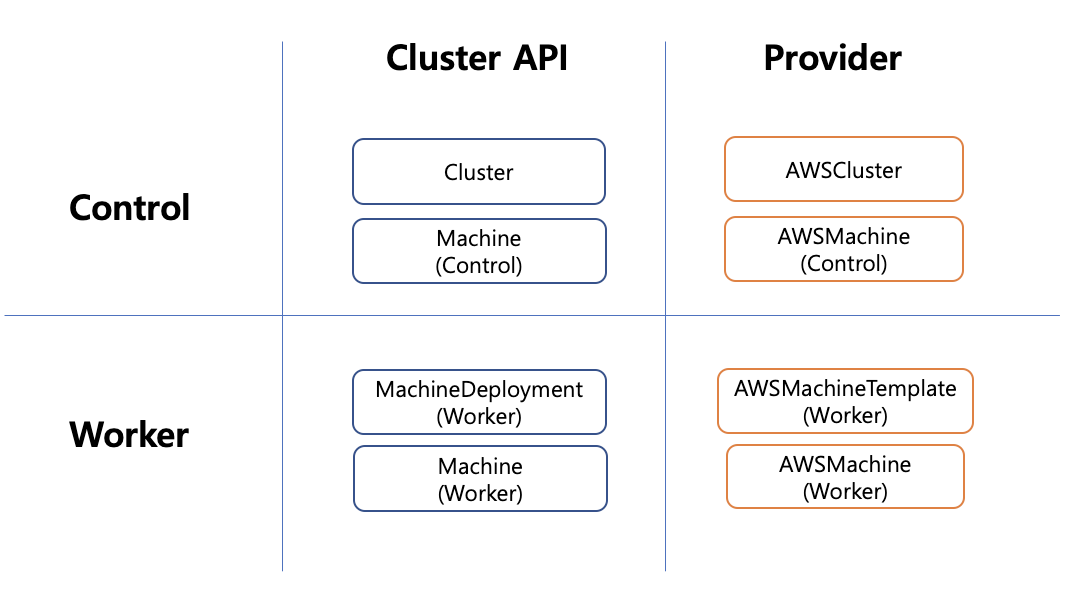

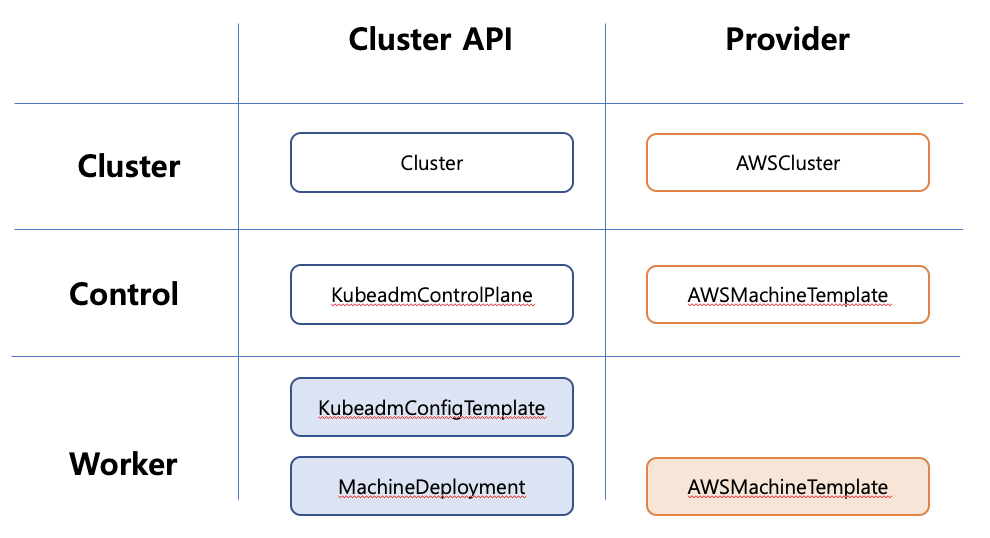

해당 CR 은 아래 다이어그램 구조로 매칭된다.





Cluster API 는 공통이 Abstract Class 와 같이 기본을 정의해 놓았으며, Provider 는 실제 Cloud 에 맞는 구현을 정의하였다. AWSCluster 에는 VPC, subnet, Route table 등과 같은 인프라 생성 정보를 가지고 있고 AWSMachineTemplate 은 Kubernetes Control Plane 에 대한 정보를 AWSMachineTemplate 에는 Node 정보를 갖고 있다.



CR 을 배포하여 Workload cluster 를 생성한다.

$ kubectl create ns capi-quickstart

$ kubectl apply -f capi-quickstart.yaml
=== output ===
cluster.cluster.x-k8s.io/capi-quickstart created
awscluster.infrastructure.cluster.x-k8s.io/capi-quickstart created
kubeadmcontrolplane.controlplane.cluster.x-k8s.io/capi-quickstart-control-plane created
awsmachinetemplate.infrastructure.cluster.x-k8s.io/capi-quickstart-control-plane created
machinedeployment.cluster.x-k8s.io/capi-quickstart-md-0 created
awsmachinetemplate.infrastructure.cluster.x-k8s.io/capi-quickstart-md-0 created
kubeadmconfigtemplate.bootstrap.cluster.x-k8s.io/capi-quickstart-md-0 created

kubectl 명령어를 위해 아래와 같이 kubeconfig 를 생성한다.

$ clusterctl get kubeconfig capi-quickstart -n capi-quickstart > capi-quickstart.kubeconfig

한가지 중요한 부분은 Cluster API 는 Network 모듈이나, CSI 를 설치해 주지는 않는다. 이는 추가로 설치해야 한다.

$ kubectl --kubeconfig=./capi-quickstart.kubeconfig \
  apply -f https://docs.projectcalico.org/v3.19/manifests/calico.yaml

네트워크 모듈까지 다 설치하면 정상적으로 Kubernetes Cluster 가 설치된 것을 볼 수 있다.

$ kubectl get kubeadmcontrolplane -n capi-quickstart
=== output ===
NAME                            INITIALIZED   API SERVER AVAILABLE   VERSION   REPLICAS   READY   UPDATED   UNAVAILABLE
capi-quickstart-control-plane   true          true                   v1.20.5   3          3       3


$ kubectl --kubeconfig=mycluster.kubeconfig get nodes
=== output ===
NAME                                              STATUS   ROLES                  AGE   VERSION
ip-10-0-143-5.ap-northeast-2.compute.internal     Ready    control-plane,master   23h   v1.20.5
ip-10-0-164-198.ap-northeast-2.compute.internal   Ready    <none>                 23h   v1.20.5
ip-10-0-222-84.ap-northeast-2.compute.internal    Ready    control-plane,master   23h   v1.20.5
ip-10-0-255-19.ap-northeast-2.compute.internal    Ready    <none>                 23h   v1.20.5
ip-10-0-68-113.ap-northeast-2.compute.internal    Ready    <none>                 23h   v1.20.5
ip-10-0-80-79.ap-northeast-2.compute.internal     Ready    control-plane,master   23h   v1.20.5



반응형
Posted by Kubernetes Korea co-leader seungkyua@gmail.com

댓글을 달아 주세요

반응형

AWS 에서 Kubernetes 사용하는 방법은 Managed Service 인 EKS 서비스를 신청/설치 방법과 일반 VM 에 Kubernetes 를 설치하는 방법이 있다.

VM 에 Kubernetes 를 설치하는 방법은 VM 을 생성하고 필요한 Security Group 을 지정하고 Muti Control plane 에 ELB 를 연결하여 다중 Master 로 사용가능 하도록 세팅해야할 내용이 제법 있다. Kubernetes 자체 설치도 kubeadm 이나 kubespray 같은 툴을 사용해서 설치한다. - 역시 쉽지 않은 내용임에 분명하다.



Cluster API 란 ?

지금 소개하는 방법은 Kubernetes Cluster Lifecycle SIG 에서 개발하고 있는 Cluster API 로 Operator Pattern 을 활용하여 Kubernetes 를 설치하는 방법이다. Cluster API 란 Management Kubernetes Cluster 에 Custom Controller 를 설치하고 Custom Resource 를 생성하면 자동으로 Cloud 에 VM 을 생성하고 Kubernetes 를 설치하는 방법이다. Controller 로 관리하기 때문에 VM 이 죽으면 다시 살려주는 장점이 있다. Kubernetes 가 설치된 VM 이 다운되었을 때 Self healing 으로 Recovering 해준다니 정말 멋진 아이디어인 것 같다.

Cluster API 의 시작은 2년 정도 전부터 시작되었는데 초장기에는 PoC 정도였다면 지금은 어느 정도 안정화 되어 사용하기에 문제가 없다.

개념을 보면 Management Kubernetes Cluster 를 설치(Kind, Minikube 등도 가능)하고 여기에 필요한 여러 Custom Controller 를 실행시킨다. 그리고 나서 Custom Resource 를 생성하면 지정된 Cloud 에 VM 을 생성하고 Workload Kubernetes Cluster (고객이 사용할 클러스터) 를 자동으로 생성해 주는 방법이다.

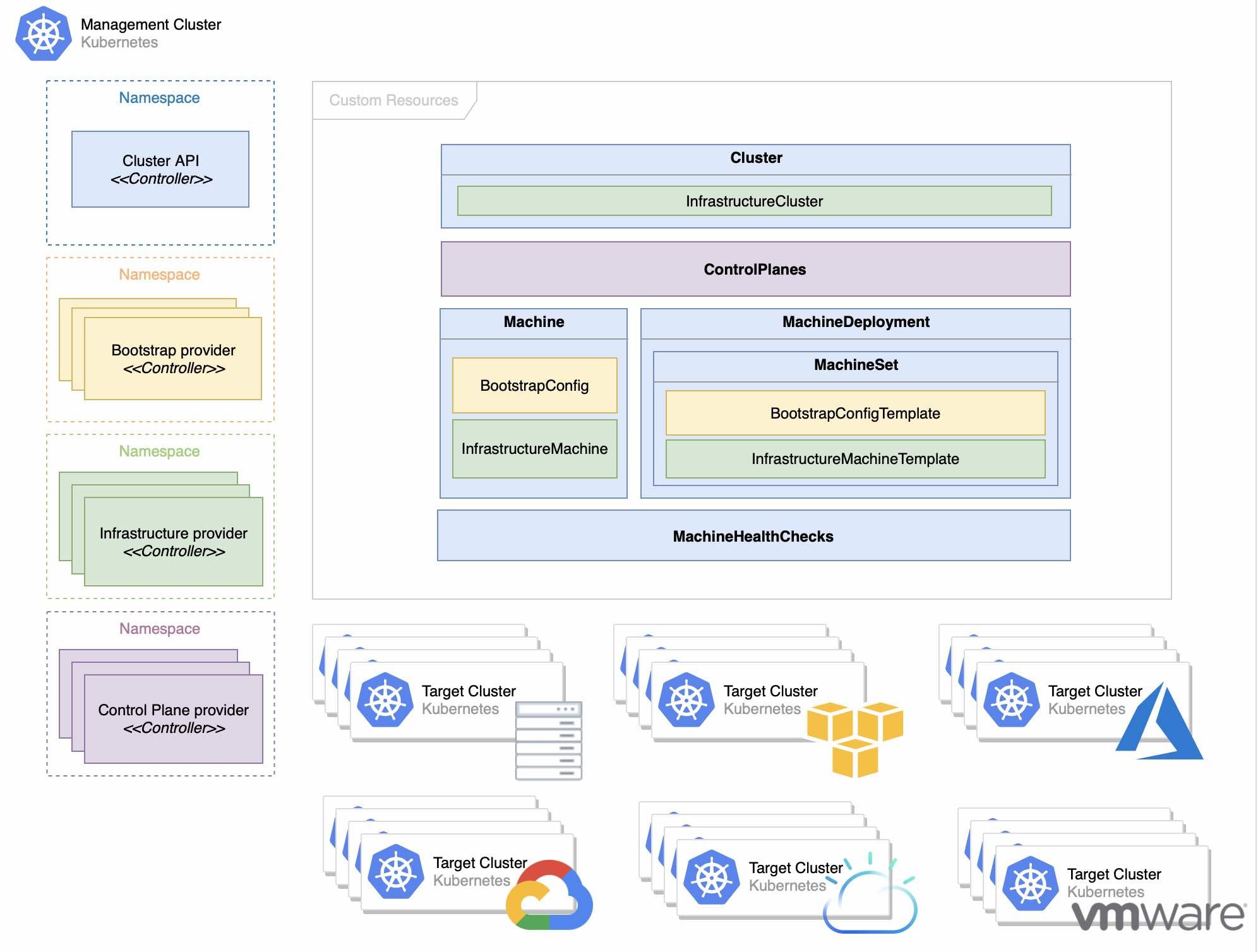

Cluster API 구성도

그림에서 보면 좌측 맨 위에 Cluster API Controller 가 있다. Cluster API Controller 는 마치 java class 로 치면 Abstraction Class 의 역활과 동일하다. Cluster Pod Network, Control Plane VM 갯수, Node VM 갯수 등을 관리한다.

이렇게 정의를 하면 Boostrap provider Controller 에서 kubeadm 으로 어떻게 Kubernetes 를 설치할 지를 관리한다.

Infrastructure provider Controller 에서는 AWS, Azure, GCP 와 같이 Public Cloud 의 자원 생성을 관리한다.

마지막으로 Control Plane provider Controller 특별하게 Control Plane 의 설치를 관리한다.

우측 위는 Custom Resource 를 보여주고 있다.



Cluster API Provider Controller 와 Infrastructure Provider Controller 의 상관 관계를 보면 다음과 같다.



Cluster API 는 Infrastructure Provider 에게 이런 식으로 구현을 해야 한다고 알려주는 가이드라고 보면 된다.

이제 세부적으로 하나씩 살펴보자.



Cluster API Controller

Cluster API Controller 는 cluster 의 기본 정보를 관리하는 Controller 이다. 이 Controller 가 관리하는 Custom Resource 는 다음과 같이 4개가 있다.

  • clusters
  • machinedeployments
  • machinehealthchecks
  • machines

이 중에서 machinehealthchecks 는 AWS Provider 에서는 사용하고 있지 않으므로 이를 제외하고 나머지 3가지만 살펴보겠다.

clusters CR(Custom Resource) 는 다음과 같은 정보를 가지고 있다.

  • Cluster Pod Network 정보
  • Kubernetes API url 정보
  • Control Plane 을 생성하는 CR 정보
  • Cloud Infrastructure 로 사용되는 CR 정보
  Cluster Network:
    Pods:
      Cidr Blocks:
        192.168.0.0/16
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Control Plane Ref:
    API Version:  controlplane.cluster.x-k8s.io/v1alpha3
    Kind:         KubeadmControlPlane
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSCluster
    Name:         capi-quickstart
    Namespace:    capi-quickstart



machinedeployments CR 의 정보는 Kubernetes Worker Node 에 대한 일반적인 내용이며 아래의 내용을 포함한다.

  • Bootstrap 으로 사용될 Kubeadm Config Template
  • Infrastructure Provider 에 대한 VM 정보 Template
  • Cluster name 및 Kubernetes Version 정보
  Cluster Name:               capi-quickstart
  Min Ready Seconds:          0
  Progress Deadline Seconds:  600
  Replicas:                   3
  Revision History Limit:     1
  Selector:
    Match Labels:
      cluster.x-k8s.io/cluster-name:     capi-quickstart
      cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
  Strategy:
    Rolling Update:
      Max Surge:        1
      Max Unavailable:  0
    Type:               RollingUpdate
  Template:
    Metadata:
      Labels:
        cluster.x-k8s.io/cluster-name:     capi-quickstart
        cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
    Spec:
      Bootstrap:
        Config Ref:
          API Version:  bootstrap.cluster.x-k8s.io/v1alpha3
          Kind:         KubeadmConfigTemplate
          Name:         capi-quickstart-md-0
      Cluster Name:     capi-quickstart
      Infrastructure Ref:
        API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
        Kind:         AWSMachineTemplate
        Name:         capi-quickstart-md-0
      Version:        v1.20.5



machines CR 은 Kubernetes Control Plane VM 별 정보와 Kubernetes Worker Node VM 별 정보를 갖고 있는데 둘다 아래의 정보를 동일하게 갖고 있다.

  • Boostrap 으로 KubeadmConfig CR 정보
  • Infrastructure 로서 AWSMachine CR 정보
  Bootstrap:
    Config Ref:
      API Version:     bootstrap.cluster.x-k8s.io/v1alpha3
      Kind:            KubeadmConfig
      Name:            capi-quickstart-md-0-7f4xk
      Namespace:       capi-quickstart
      UID:             7b095ef9-3380-45cc-950e-9bce8602f954
    Data Secret Name:  capi-quickstart-md-0-7f4xk
  Cluster Name:        capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachine
    Name:         capi-quickstart-md-0-dcdcx
    Namespace:    capi-quickstart
    UID:          3383bd5b-1040-4577-a690-741c556d1076
  Provider ID:    aws:///ap-northeast-2a/i-090230ea1d12065ce
  Version:        v1.20.5



Bootstrap Provider Controller

Bootstrap provider controller 는 Kubernetes 를 설치하는 kubeadm 관련 정보를 가지고 있다.

  • kubeadmconfigs
  • kubeadmconfigtemplates

kubeadmconfigs 는 kubeadm 으로 kubernetes 를 설치할 때 사용하는 정보로서 Control Plane VM 별 정보와 Work Node VM별 정보를 갖고 있다.

  • Cluster Configuration 으로 provider 정보를 갖고 있다.
  • Join Configuration 으로 Token 정보를 갖고 있다.
  Cluster Configuration:
    API Server:
      Extra Args:
        Cloud - Provider:  aws
    Controller Manager:
      Extra Args:
        Cloud - Provider:  aws
    Dns:
    Etcd:
    Networking:
    Scheduler:
  Join Configuration:
    Control Plane:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
    Discovery:
      Bootstrap Token:
        API Server Endpoint:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com:6443
        Ca Cert Hashes:
          sha256:de8ef58efd55489531f681066eb77cec21a7d7f8e2a04eb41a06ad38b18d066e
        Token:                        xxxx.xxxxxxxxxxx
        Unsafe Skip CA Verification:  false
    Node Registration:
      Kubelet Extra Args:
        Cloud - Provider:  aws
      Name:                {{ ds.meta_data.local_hostname }}



kubeadmconfigtemplates 는 Worker Node 가 join 한 template 정보로 Node 명을 가진다.

  Template:
    Spec:
      Join Configuration:
        Node Registration:
          Kubelet Extra Args:
            Cloud - Provider:  aws
          Name:                {{ ds.meta_data.local_hostname }}



Infrastructure Provider Controller

Infrastructure Provider Controller 는 각각의 Cloud 의 API 를 활용하여 리소스를 관리하는 Controller 로 aws 의 경우에는 아래의 정보를 가진다.

  • awsclustercontrolleridentities
  • awsclusterroleidentities
  • awsclusters
  • awsclusterstaticidentities
  • awsfargateprofiles
  • awsmachinepools
  • awsmachines
  • awsmachinetemplates
  • awsmanagedclusters
  • awsmanagedmachinepools

이 중에서 awsclusters, awsmachines, awsmachinetemplate 3가지만 살펴본다.

awsclusters 는 aws 에 설치된 Kubernetes workload cluster 에 대한 정보를 갖고 있다.

  Bastion:
    Allowed CIDR Blocks:
      0.0.0.0/0
    Enabled:  false
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Identity Ref:
    Kind:  AWSClusterControllerIdentity
    Name:  default
  Network Spec:
    Cni:
      Cni Ingress Rules:
        Description:  bgp (calico)
        From Port:    179
        Protocol:     tcp
        To Port:      179
        Description:  IP-in-IP (calico)
        From Port:    -1
        Protocol:     4
        To Port:      65535
    Subnets:
      Availability Zone:  ap-northeast-2a
      Cidr Block:         10.0.0.0/20
      Id:                 subnet-04e972e6bfcb98336
      Is Public:          true
      Nat Gateway Id:     nat-0d456fe6c4dd2ce3d
      Route Table Id:     rtb-0dfccca96ffc00732
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2a
      Cidr Block:                                                      10.0.64.0/18
      Id:                                                              subnet-06f2be3eedb46d622
      Is Public:                                                       false
      Route Table Id:                                                  rtb-00090ad5d1de60b20
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.16.0/20
      Id:                                                              subnet-02a9eed4c602fd3a2
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-050244cb7c9cff368
      Route Table Id:                                                  rtb-020e9366a2da25625
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.128.0/18
      Id:                                                              subnet-03880f2f847b3c21e
      Is Public:                                                       false
      Route Table Id:                                                  rtb-06b52ab77da5c5f2c
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.32.0/20
      Id:                                                              subnet-09ccabe6dd862df6a
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-030068539013d5c64
      Route Table Id:                                                  rtb-0973a222fc772ff76
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.192.0/18
      Id:                                                              subnet-0be3353fd3b6f1637
      Is Public:                                                       false
      Route Table Id:                                                  rtb-0854effe818750d33
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
    Vpc:
      Availability Zone Selection:    Ordered
      Availability Zone Usage Limit:  3
      Cidr Block:                     10.0.0.0/16
      Id:                             vpc-070a545cb4b967dd7
      Internet Gateway Id:            igw-03a4ee0ca0f8d0f72
      Tags:
        Name:                                                          capi-quickstart-vpc
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     common
  Region:                                                              ap-northeast-2
  Ssh Key Name:                                                        capi-seungkyu



awsmachinetemplates 은 aws vm spec 에 대한 정보를 template 으로 갖고 있다. template 은 control plane 과 worker node 각 1개씩 가진다.



control plane template

  Template:
    Spec:
      Iam Instance Profile:  control-plane.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu

worker node template

  Template:
    Spec:
      Iam Instance Profile:  nodes.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu



awsmachines 은 awsmachinetemplates 으로 연결된 control plane 과 worker node 별 aws VM 에 대한 정보를 갖는다.



contol plane vm1

  Ami:
  Cloud Init:
    Secure Secrets Backend:  secrets-manager
  Iam Instance Profile:      control-plane.cluster-api-provider-aws.sigs.k8s.io
  Instance ID:               i-0433d589b68e42cd0
  Instance Type:             t3.large
  Provider ID:               aws:///ap-northeast-2c/i-0433d589b68e42cd0
  Ssh Key Name:              capi-seungkyu



Control plane Provider Controller

Control plane provider controller 는 Kubernetes control plane 에 대한 정보를 관리하는 Controller 이다.

  • kubeadmcontrolplanes

kubeadmcontrolplanes 은 말그래도 control plane 의 정보를 담고 있으며 앞에서 살펴본 정보들을 활용한다.

  • Infrastructure Template 으로 AWSMachineTemplate 을 사용
  • Kubeadm Config 로 Init Configuration 과 Join Configuration 정보
  • Replicas 개수 정보
  • Kubernetes version 정보
  Infrastructure Template:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachineTemplate
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Kubeadm Config Spec:
    Cluster Configuration:
      API Server:
        Extra Args:
          Cloud - Provider:  aws
      Controller Manager:
        Extra Args:
          Cloud - Provider:  aws
      Dns:
      Etcd:
      Networking:
      Scheduler:
    Init Configuration:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
    Join Configuration:
      Discovery:
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
  Replicas:                  3
  Rollout Strategy:
    Rolling Update:
      Max Surge:  1
    Type:         RollingUpdate
  Version:        v1.20.5
