DevOps 는 개발자와 운영자의 역할을 함께 수행하는 것으로 개발과 운영의 책임을 공동으로 진다. 처음 이 단어를 접한 것이 2011년 OpenStack Summit 에 참석했을 때인데 클라우드, 그 중에서 IaaS(Infrastructure as a Service)가 널리 퍼지기 시작했을 때다. DevOps 는 클라우드 기반에서 빠르게 개발하고, 배포하고, 운영하기 위해서 스타트업 회사를 중심으로 빠르게 퍼지기 시작했다.

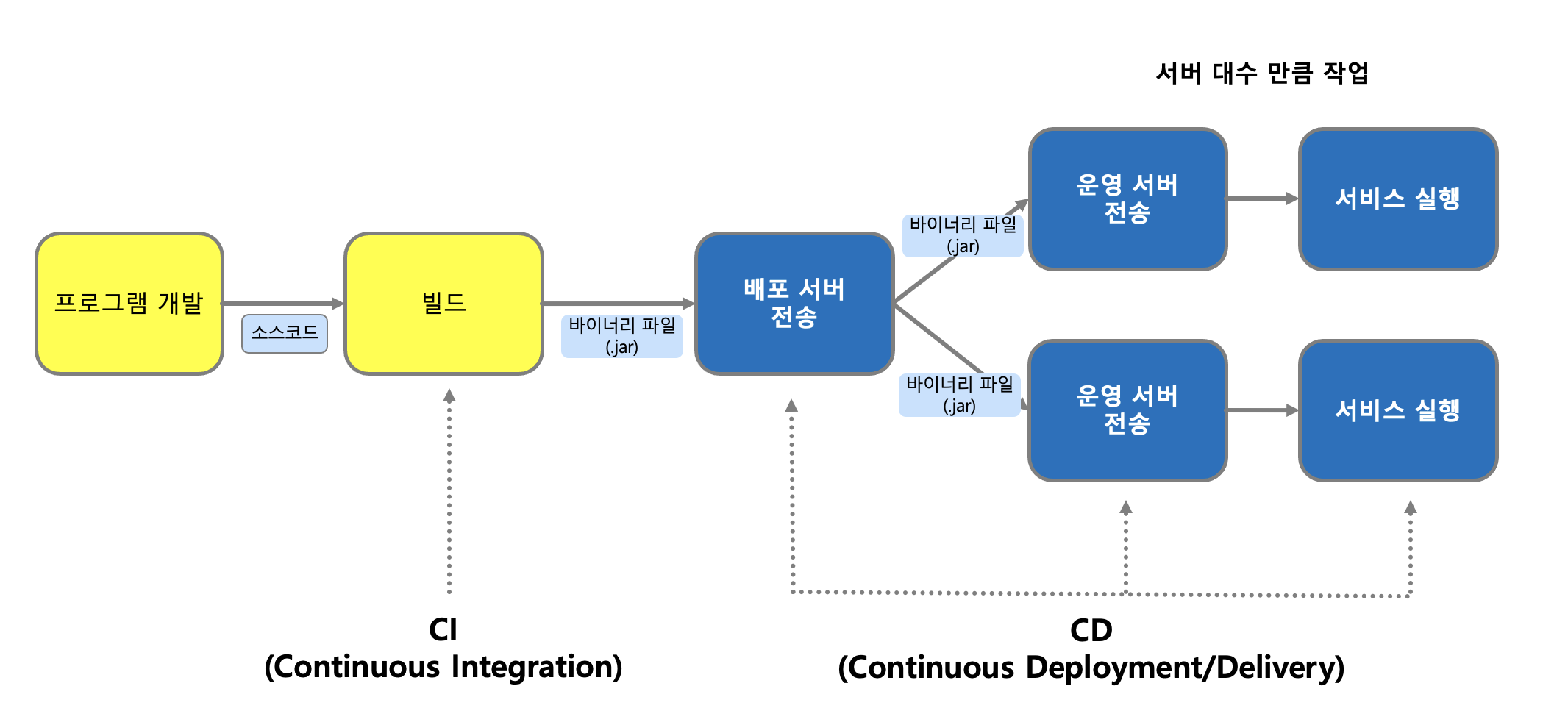

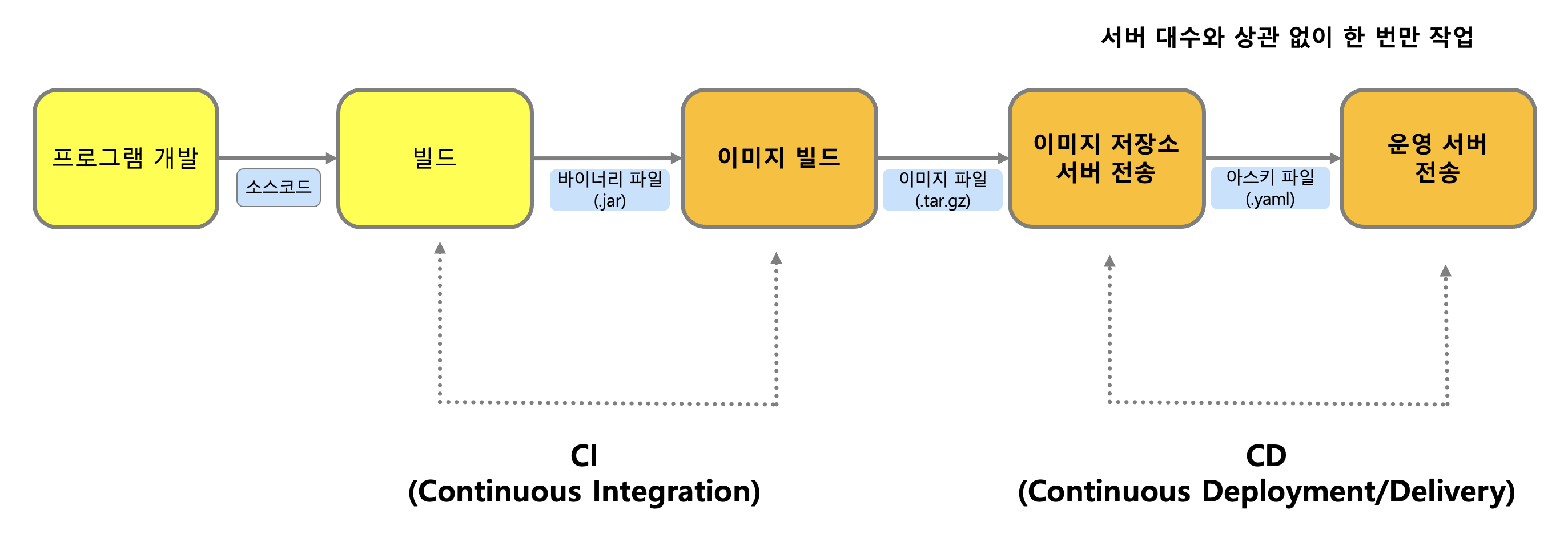

아래는 클라우드 가상머신 기반의 DevOps 영역 중 CI/CD 에 대한 프로세스이다. 개발 언어는 Java 를 기준으로 표현하였으며, 이하 모든 설명은 Java 를 기준으로 설명한다.

문제

2015년 7월 쿠버네티스 1.0 버전이 릴리즈 되면서 DevOps 는 가상머신이 아니라 컨테이너 기반으로 점차 변화하였다. 쿠버네티스 이전의 Ops는 가상머신을 빠르게 만들고 개발된 소스 코드를 자동으로 통합 빌드하여 배포하는 영역이었다. 하지만 쿠버네티스가 나오고, 컨테이너 관리가 효율적/안정적으로 변하면서 Ops 는 소스 코드 통합 빌드, 컨테이너 이미지 만들기와 쿠버네티스에 배포, 운영하는 영역으로 바뀌었다. 즉, Ops 영역을 맡은 운영자는 컨테이너도 알아야 하고, 쿠버네티스도 알아야 한다는 의미이다.

결국 쿠버네티스 기반의 DevOps 는 소스 코드 개발, 통합 빌드, 컨테이너 이미지화, 배포의 영역 모두를 의미한다. 이를 간략하게 프로세스로 표시하면 다음과 같다.

여기서 부터 문제가 발생한다. 기존의 Dev 역할은 인프라스트럭처가 가상 머신이든 쿠버네티스이든 상관이 없지만 Ops 역할은 컨테이너와 쿠버네티스라는 새로운 기술을 알아야 하는데 해당 기술을 습득하기까지는 어느 정도의 기술 허들을 넘어야 하고 일정 기간이 지나야 한다. (클라우드 기술이 널리 퍼지기까지 기간을 생각해 보면 쉽게 이해될 것이다)

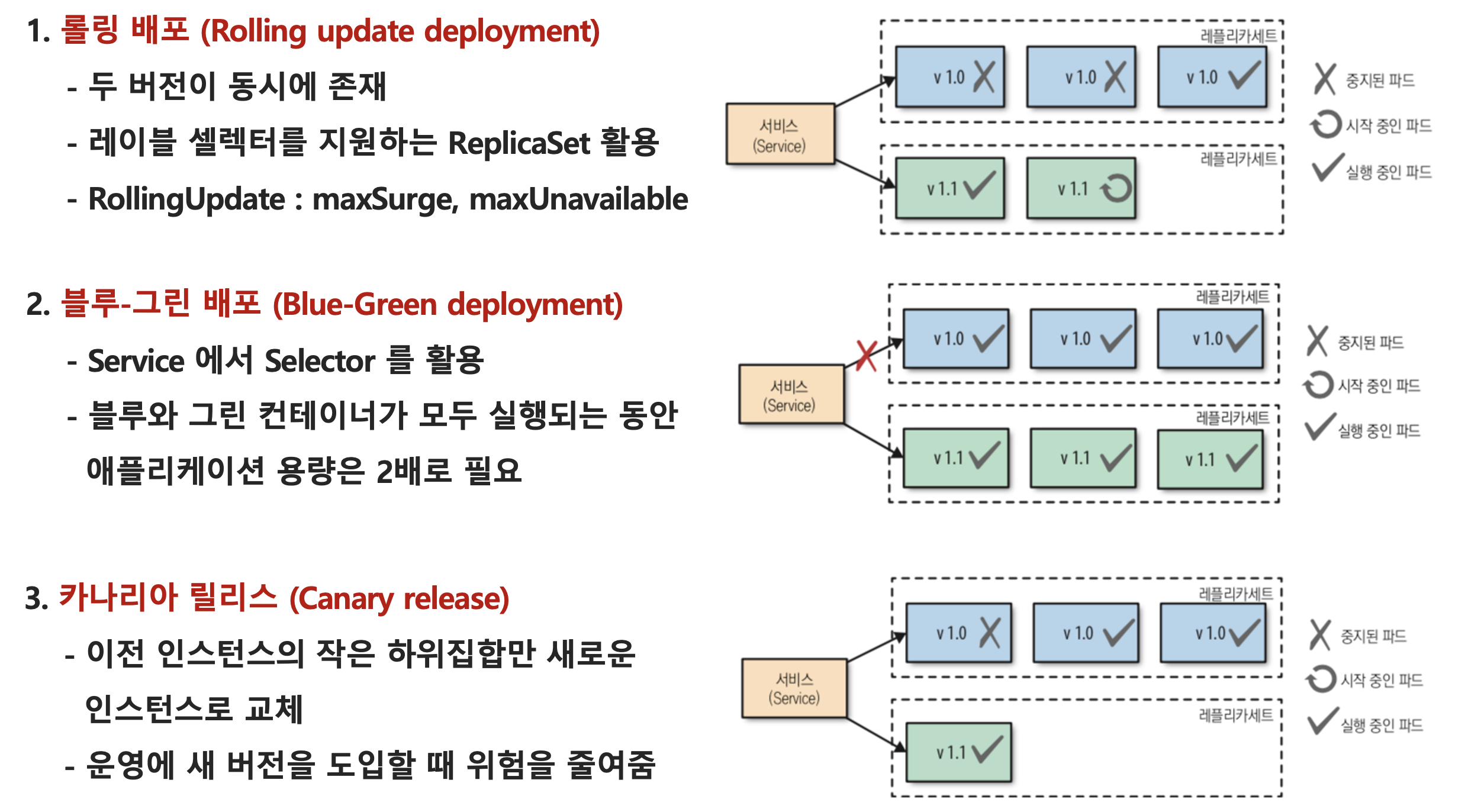

또한 배포 영역을 생각해 보면 결코 쉬운 문제가 아니다. 배포 전략에는 아래와 같은 3가지 방법이 존재한다. (크게는 4가지 이지만 가장 단순한 Recreate 배포는 생략하였다)

  • 이미지 출처: 쿠버네티스 패턴 (책만출판사)

사족이지만 카나리아 배포를 “까나리”라고 발음하지 말자. “까나리”는 액젓이다.

해결책

개발자는 개발의 영역 즉, Dev 영역에 집중하게 하자. 어려운 Ops 영역은 시스템으로 자동으로 동작하도록 제공하자.

앞서 간단히 살펴본 개발/배포 프로세스를 다시 살펴보자.

  1. 개발자가 IDE 툴을 통해 프로그램을 개발한다.
  2. Maven 혹은 Gradle 로 소스 코드를 빌드한다. 로컬 빌드, Jenkins 혹은 기타 다른 CI 툴을 활용한 빌드 결과물로 jar 혹은 war 파일이 생성된다. 일반적으로 스프링 부트 프로젝트는 jar 파일로 만들어지며, war 파일은 일반 스프링 프로젝트이다. 해당 결과 파일은 저장소(e.q. nexus)에 저장된다.
  3. jar 혹은 war 파일을 로컬 빌드 혹은 기타 다른 CI 툴을 활용하여 컨테이너 이미지로 빌드한다.
  4. 빌드된 컨테이너 이미지를 이미지 저장소에 저장한다.
  5. 쿠버네티스에 배포하기 위해 deployment.yaml, service.yaml 등을 포함한 helm chart 를 만들고 이를 서버에 배포한다. 배포할 때는 배포 전략에 따라서 Rolling update, Blue-Green, Canary 로 배포한다.

1번과 2번은 개발자가 이제까지 하던 방식 그대로 개발하면 된다. 우리가 시스템으로 만들어 제공해야 할 부분은 3, 4, 5 번 영역이다.

구현 방법

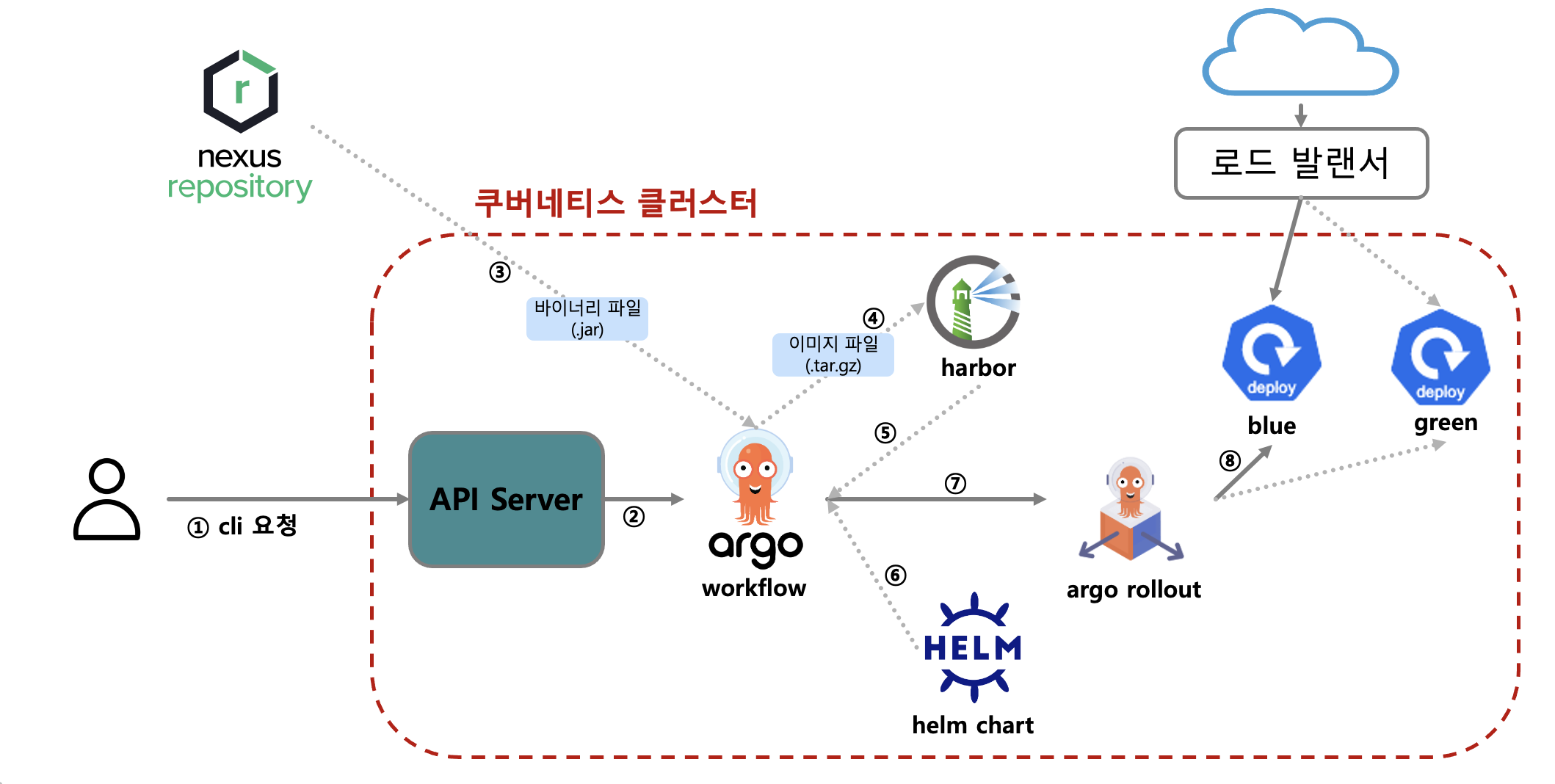

해당 시스템에 대한 아키텍처를 구성하면 다음과 같다.

사용 오픈소스 S/W

  • Nexus
    • Maven 저장소로 사용되며 테스트 용도의 jar 파일을 저장하고 다운로드 할 수 있음
  • Keycloak
    • 인증 서버로 활용
    • OIDC 접속 백엔드로 활용할 수 있음
  • Argo Workflow
    • CNCF Graduated Project
    • 워크플로우 서버로 파이프라인을 설계하고 실행할 수 있음.
    • 워크플로우 템플릿을 작성하면 재사용 가능함
    • 워크플로우 실행은 컨테이너 단위로 실행됨
  • Harbor
    • CNCF Graduated Project
    • 이미지 저장소로 활용
  • Gitea
    • Helm chart 저장소로 활용
  • Helm
    • Helm chart template 관리
  • Argo Rollout
    • 배포 전략을 다양하게 지원함
    • 지원 배포 전략: Rolling update, Blue-Green, Canary

프로세스 설명

  1. 사용자는 cli (golang)로 앱 배포를 요청한다.
  2. API 서버 (golang) 는 해당 요청을 받아서 Argo workflow 를 호출한다.
  3. Argo Workflow 에서 Nexus 로 부터 jar 파일을 가져온다.
  4. Argo Workflow 에서 jar 파일을 컨테이너 이미지 파일로 빌드하고 이미지 저장소인 하버에 저장한다.
  5. Argo Workflow 에서 이미지를 가져온다.
  6. Argo Workflow 에서 Helm chart 템플릿을 가져온다.
  7. Argo Workflow 에서 Helm chart 와 이미지를 조합하여 Argo Rollout 으로 배포한다.
  8. Argo Rollout 은 초기 배포를 Blue 로 배포한다. 배포된 Blue 는 로드 발랜서와 연결된다.
  9. 사용자가 Cli 로 앱 업그레이드를 Blue-Green 전략으로 요청한다.
  10. Argo Workflow 에서는 Rollout 으로 Green 으로 배포한다.
반응형
Posted by seungkyua@gmail.com
,
반응형

이전 글에서는 Kubernetes Cluster 상에서 App 을 Scratch 방식으로 Blue/Green 배포를 하였다. 이번에는 Argo Rollout 을 사용한 Blue/Green 배포하는 방식을 살표보자.

Nginx 혹은 AWS ALB 를 직접 연결하여 사용할 수 있지만, Blue/Green 배포는 Traffic Shifting 이 필요하지 않으므로 AWS LB → Ingress Controller 를 연결한 상태를 만들어 놓고 배포하는 방식을 설명한다.

1. Argo Rollout 설치

helm chart 를 이용하여 argo rollout 을 설치한다.

argo rollout dashboard 를 포햄하여 설치하고 싶으면 dashboard.enabled=true 를 추가하면 된다.

$ helm repo add argo https://argoproj.github.io/argo-helm
$ helm repo update

$ helm search repo argo/argo-rollouts -l
NAME                    CHART VERSION   APP VERSION     DESCRIPTION
argo/argo-rollouts      2.22.2          v1.4.0          A Helm chart for Argo Rollouts
argo/argo-rollouts      2.22.1          v1.4.0          A Helm chart for Argo Rollouts

$ helm upgrade -i argo-rollout argo/argo-rollouts --version 2.22.2 -n argo --set dashboard.enabled=true --create-namespace

argo rollout dashboard 는 인증 체계가 없다. 그러므로 포트 포워딩으로 dashboard 에 접속 하는 것을 추천한다.

$ kubectl port-forward service/argo-rollouts-dashboard 31000:3100

2. Argo Rollout kubectl plugin 설치

kubectl 로 cli 호출이 가능하도록 plugin 을 설치한다.

$ curl -LO https://github.com/argoproj/argo-rollouts/releases/download/v1.4.0/kubectl-argo-rollouts-linux-amd64
$ chmod +x kubectl-argo-rollouts-linux-amd64
$ sudo mv kubectl-argo-rollouts-linux-amd64 /usr/local/bin/kubectl-argo-rollouts

$ kubectl argo rollouts version
--- output ---
kubectl-argo-rollouts: v1.4.0+e40c9fe
  BuildDate: 2023-01-09T20:20:38Z
  GitCommit: e40c9fe8a2f7fee9d8ee1c56b4c6c7b983fce135
  GitTreeState: clean
  GoVersion: go1.19.4
  Compiler: gc
  Platform: linux/amd64

argo rollout bash complete 도 설치한다.

$ kubectl argo rollouts completion bash | tee /home/ubuntu/.kube/kubectl-argo-rollouts > /dev/null

$ vi ~/.bash_profile
source '/home/ubuntu/.kube/completion.bash.inc'
source '/home/ubuntu/.kube/kubectl-argo-rollouts'

PATH=/home/ubuntu/bin:$PATH

if [ -f ~/.bashrc ]; then
    . ~/.bashrc
fi

3. 최초 App 배포 (Blue Deployment)

초기 app (blue)을 배포한다. 이전 글에서 사용된 seungkyua/nginx:blue 이미지를 배포한다. 단 replicas 를 0 으로 배포한다. 이렇게 배포하면 실제 pod 는 실행되지 않지만 pod template 은 배포된 상태가 된다. pod template 은 나중에 rollout 에서 참조하여 사용한다.

$ cat nginx-blue-deploy.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx-blue-green
  name: nginx-blue-green
spec:
  replicas: 0
  selector:
    matchLabels:
      app: nginx-blue-green
      version: blue-green
  template:
    metadata:
      labels:
        app: nginx-blue-green
        version: blue-green
    spec:
      containers:
      - image: seungkyua/nginx:blue
        name: nginx

$ kubectl apply -f nginx-blue-deploy.yaml

$ kubectl get deploy,pod
NAME                               READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nginx-blue-green   0/0     0            0           11s

Service 를 배포한다.

$ cat nginx-blue-green-svc.yaml
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx-blue-green
  name: nginx-blue-green-svc
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx-blue-green
    version: blue-green
  type: ClusterIP

$ kubectl apply -f nginx-blue-green-svc.yaml

그리고 blue deployment app 에 웹접속이 가능하게 ingress 를 배포한다. ingress 를 배포하더라도 아직 웹 접속은 불가능하다. 앞에서 deployment 의 replicas 를 0 으로 생성했기 때문에 실행되고 있는 pod 가 없기 때문이다. (나중에 접속을 위해서 /etc/hostsnginx-blue-green.taco-cat.xyz 를 등록해 놓자)

$ cat nginx-blue-green-ingress.yaml

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-blue-green-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: nginx-blue-green.taco-cat.xyz
    http:
      paths:
      - pathType: ImplementationSpecific
        backend:
          service:
            name: nginx-blue-green-svc
            port:
              number: 80

$ kubectl apply -f nginx-blue-green-ingress.yaml

Rollout 커스텀 리소스 배포

이제 초기 환경으로 Rollout 을 배포한다. Rollout 을 배포하면 pod 가 생성된다. workloadRef 영역은 Deployment 에서 Pod Template 영역과 일치한다. 그래서 이미 배포된 Deployment 를 참조하게 정의했다.

마지막 라인의 autoPromotionEnabledfalse 로 하여 수동으로 Blue/Green 을 확인하면서 배포를 할 수 있게 한다.

$ cat nginx-rollout.yaml

apiVersion: argoproj.io/v1alpha1
kind: Rollout
metadata:
  name: nginx-rollout
spec:
  replicas: 2
  revisionHistoryLimit: 5
  selector:
    matchLabels:
      app: nginx-blue-green
  workloadRef:
    apiVersion: apps/v1
    kind: Deployment
    name: nginx-blue-green
  strategy:
    blueGreen:
      activeService: nginx-blue-green-svc
      autoPromotionEnabled: false

$ kubectl apply -f nginx-rollout.yaml

이제 배포가 완료되면 아래와 같이 리소스가 생성되었음을 확인할 수 있다. rollout pod 와 rollout 에서 사용하는 ReplicaSet 이 생성되어 있음을 알 수 있다.

$ kubectl argo rollouts list rollout
NAME           STRATEGY   STATUS        STEP  SET-WEIGHT  READY  DESIRED  UP-TO-DATE  AVAILABLE
nginx-rollout  BlueGreen  Healthy       -     -           2/2    2        2           2

$ kubectl get pods,deploy,rs
NAME                                 READY   STATUS    RESTARTS   AGE
pod/nginx-rollout-85c4bfb654-jmts7   1/1     Running   0          2m29s
pod/nginx-rollout-85c4bfb654-s46sm   1/1     Running   0          2m29s

NAME                               READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nginx-blue-green   0/0     0            0           4m50s

NAME                                         DESIRED   CURRENT   READY   AGE
replicaset.apps/nginx-blue-green-8b4f9cddb   0         0         0       4m50s
replicaset.apps/nginx-rollout-85c4bfb654     2         2         2       2m29s

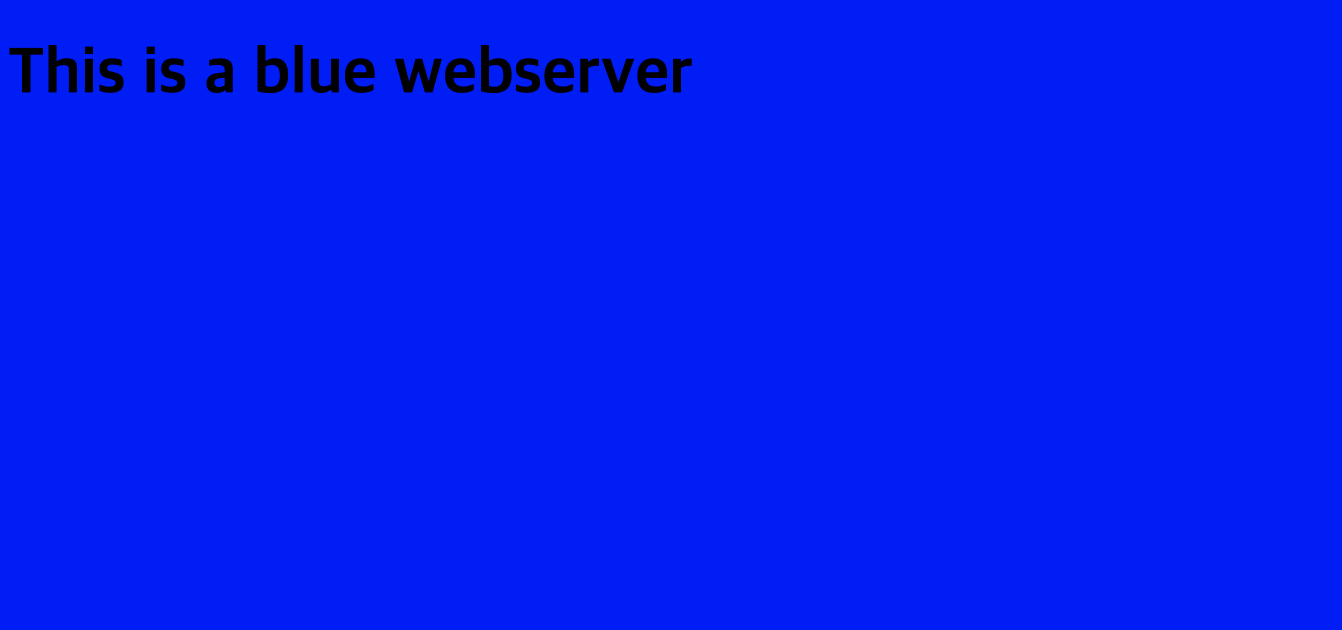

웹으로 접속하면 아래와 같은 화면을 볼 수 있다.

혹은 curl 로도 확인할 수 있다.

$ curl nginx-blue-green.taco-cat.xyz

--- output ---
<!DOCTYPE html>
<html>
<body style="background-color:blue;">
<h1>This is a blue webserver</h1>
</body>
</html>

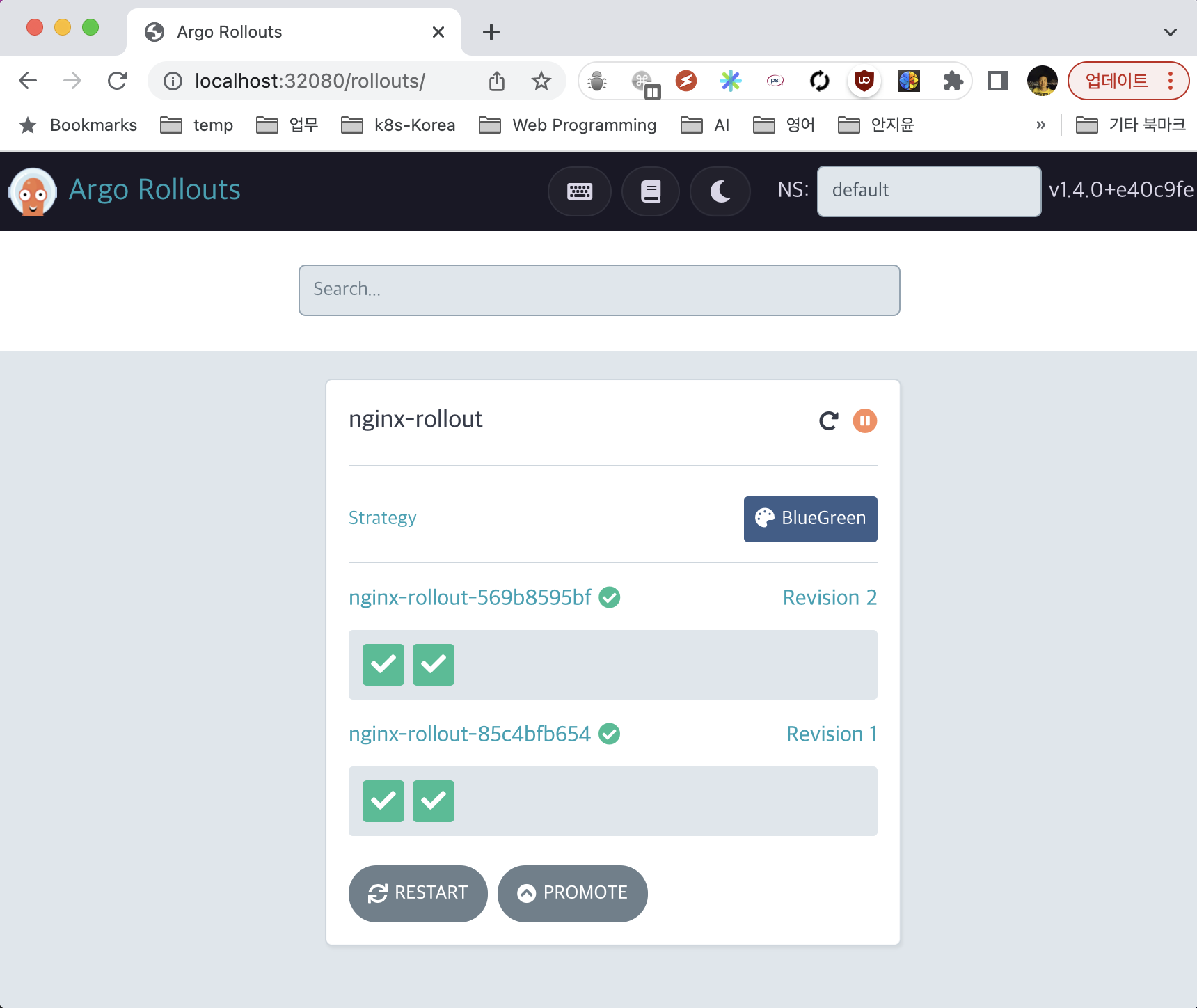

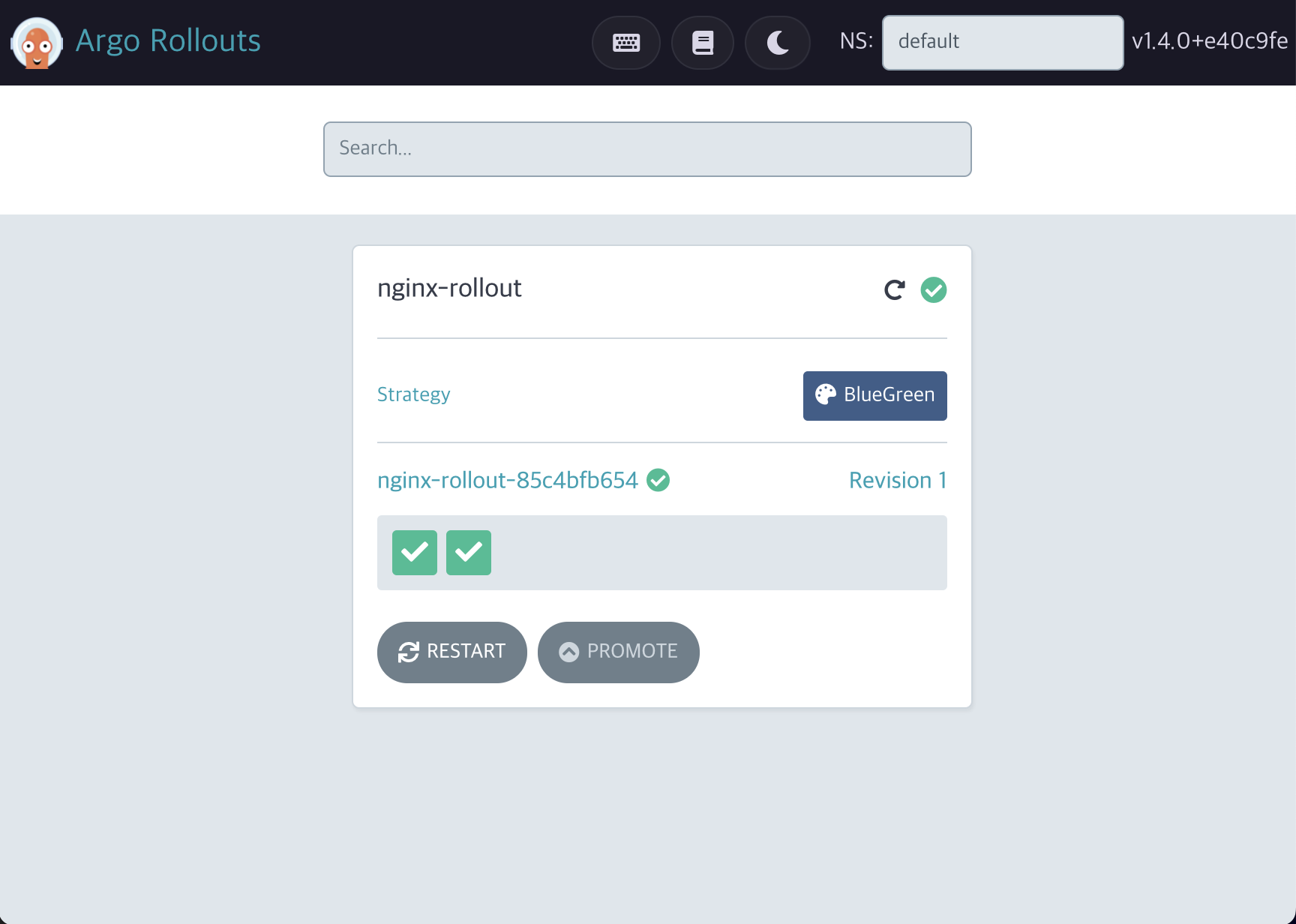

Rollout dashboard 에는 아래와 같이 나온다.

4. App 업그레이드 배포 (Green Deployment)

app 을 수정하여 배포해 보자. app 은 Deployment 를 수정해서 배포하면 된다.

$ cat nginx-green-deploy.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx-blue-green
  name: nginx-blue-green
spec:
  replicas: 0
  selector:
    matchLabels:
      app: nginx-blue-green
      version: blue-green
  template:
    metadata:
      labels:
        app: nginx-blue-green
        version: blue-green
    spec:
      containers:
      - image: seungkyua/nginx:green
        name: nginx

$ kubectl apply -f nginx-green-deploy.yaml

Deployment 가 업그레이드 되어 배포했기 때문에 Rollout 이 이를 인식하고 Green 에 해당하는 추가 Pod 와 ReplicaSet 을 생성한다. 그리고 Rollout 리소스의 상태는 Paused 가 된. (앞에서 Rollout 리소스 배포 시에 autoPromotionEnabledfalse 로 하였기 때문이다)

$ kubectl argo rollouts list rollout
NAME           STRATEGY   STATUS        STEP  SET-WEIGHT  READY  DESIRED  UP-TO-DATE  AVAILABLE
nginx-rollout  BlueGreen  Paused        -     -           2/4    2        2           2

Pod 와 ReplicaSet 을 조회해 보면 아래와 같다. Blue 해당하는 ReplicaSet 1 개, Pod 2개, Green 에 해당하는 ReplicaSet 1개 Pod 2 개가 떠 있는 것을 알 수 있다.

Rollout Dashboar 는 아래와 같은 Pause 상태이다.

5. Rollout 진행 완료 (promote)

완전히 Green 으로 변경하려면 Rollout 을 promote 하여 최종 적용을 하던지 abort 하여 중단, 혹은 undo 하여 Pause 보다 이전 단계이 최초 Blue app 배포 단계로 돌아가는 방법이 있다.

Green 으로 진행하는 promote 를 해보자.

$ kubectl argo rollouts promote nginx-rollout

--- output ---
rollout 'nginx-rollout' promoted

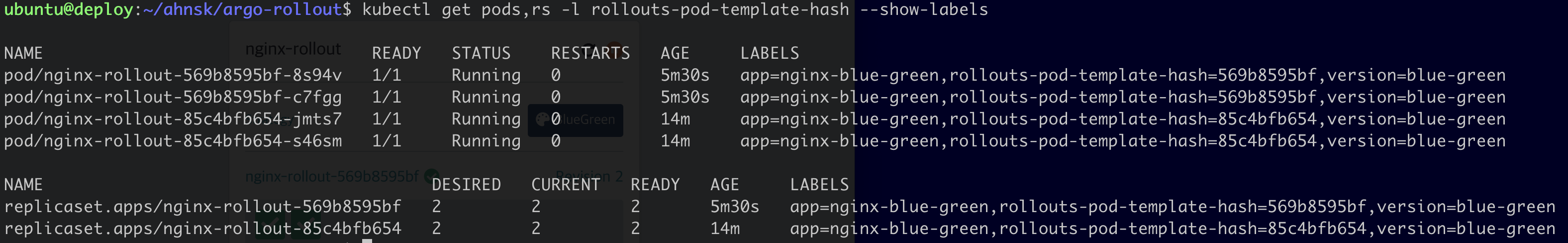

ReplicaSet 은 남아 있지만 Pod 는 Green 으로 배포된 것만 남아있는 것을 확인할 수 있다.

$ kubectl get pods,rs -l rollouts-pod-template-hash --show-labels
NAME                                 READY   STATUS    RESTARTS   AGE   LABELS
pod/nginx-rollout-569b8595bf-8s94v   1/1     Running   0          10m   app=nginx-blue-green,rollouts-pod-template-hash=569b8595bf,version=blue-green
pod/nginx-rollout-569b8595bf-c7fgg   1/1     Running   0          10m   app=nginx-blue-green,rollouts-pod-template-hash=569b8595bf,version=blue-green

NAME                                       DESIRED   CURRENT   READY   AGE   LABELS
replicaset.apps/nginx-rollout-569b8595bf   2         2         2       10m   app=nginx-blue-green,rollouts-pod-template-hash=569b8595bf,version=blue-green
replicaset.apps/nginx-rollout-85c4bfb654   0         0         0       19m   app=nginx-blue-green,rollouts-pod-template-hash=85c4bfb654,version=blue-green

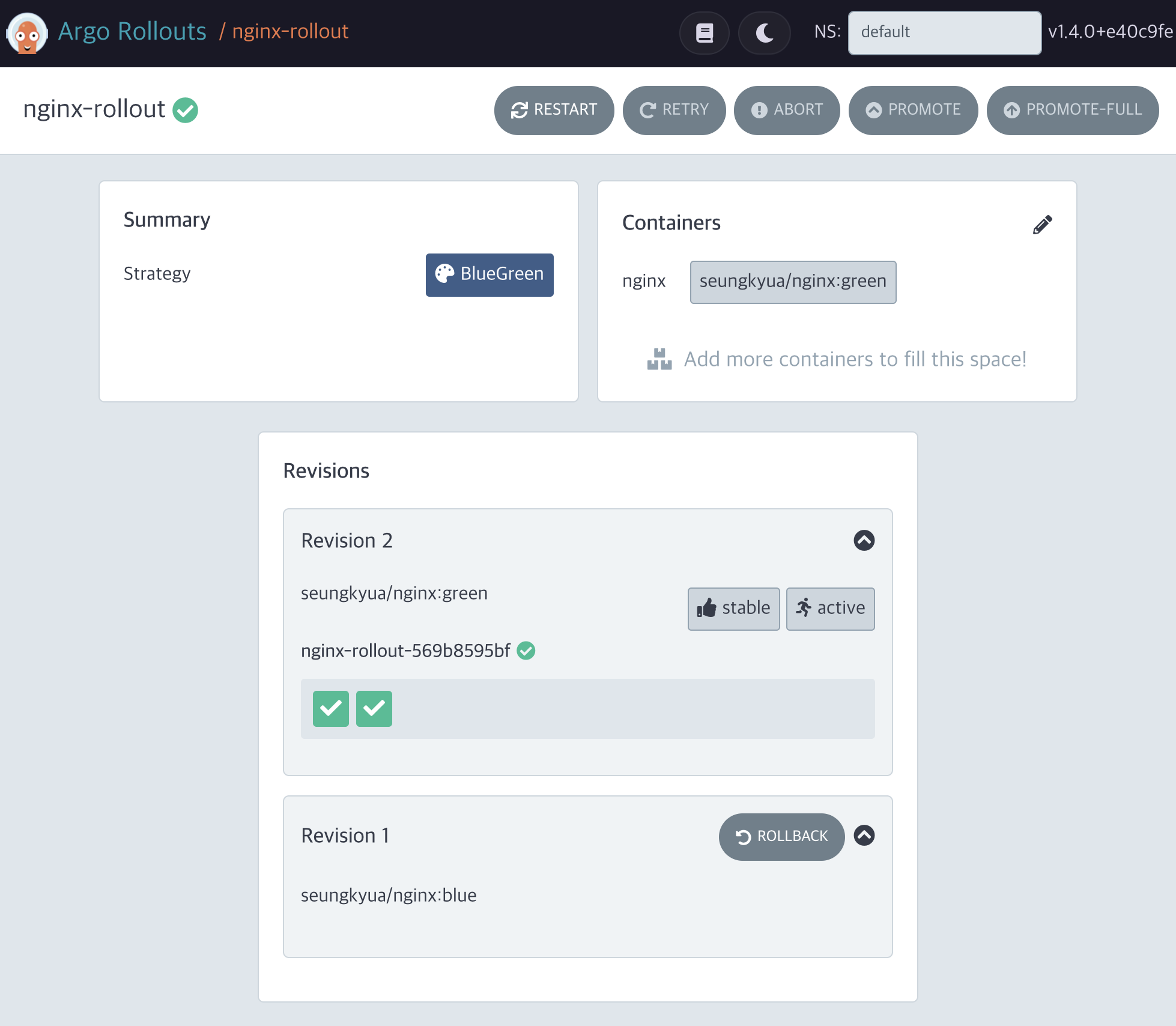

Rollout Dashboard 에서도 완료된 것을 알 수 있다.

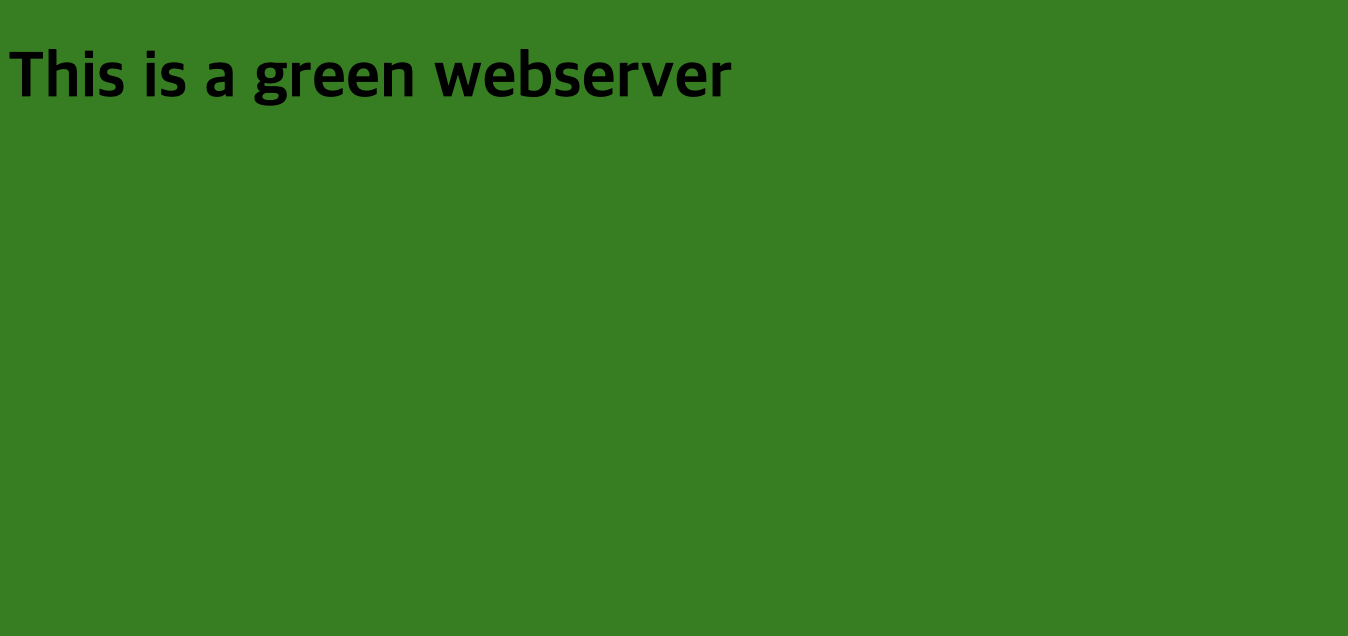

마지막으로 웹 화면으로 확인한다.

마치며…

Argo Rollout 은 Deployment 변경에서만 인식을 한다. ConfigMap 이나 Secret 과 같은 다른 리소스는 지원하지 않으니 Rollout 에서 이를 지원하는 방법은 추가로 고민해야 한다.

반응형
Posted by seungkyua@gmail.com
,
반응형

Kubernetes 에서 Blue/Green 배포하는 방법을 알아보자.

  1. Blue 와 Green 버전의 Container 이미지 만들기
  2. Blue 버전의 Deployment 와 LoadBalancer 타입의 Service 배포
  3. Green 버전의 Deployment 와 NodePort 타입의 Service 배포
  4. Patch 로 Service EndPoint 변경

1. Blue 와 Green 버전의 Container 이미지 만들기

Container 이미지는 nginx 를 상속받아 쉽게 만들 수 있다. nginx 가 바라보는 web root 는 /usr/share/nginx/html 이므로 여기에 blue 버전을 표시할 수 있는 html 을 넣어준다.

index-blue.html

<!DOCTYPE html>
<html>
<body style="background-color:blue;">
<h1>This is a blue webserver</h1>
</body>
</html>

index-blue.htmlindex.html 로 변경하여 복사한다.

Dockerfile-blue

FROM nginx
COPY index-blue.html /usr/share/nginx/html/index.html

seungkyua/nginx:blue 이름과 태그를 갖는 Container 이미지를 만든다.

$ docker build -t seungkyua/nginx:blue -f Dockerfile-blue .

이미지가 정확한지 test 해본다.

$ docker run --rm -d -p 8080:80 --name nginx-blue seungkyua/nginx:blue

$ curl localhost:8080
<!DOCTYPE html>
<html>
<body style="background-color:blue;">
<h1>This is a blue webserver</h1>
</body>
</html>

이미지가 잘 확인되었으니 docker hub 에 push 한다.

$ docker login -u seungkyua
password:

$ docker push seungkyua/nginx:blue

같은 방식으로 Green 이미지를 만들어서 docker hub 에 push 한다.

index-green.html

<!DOCTYPE html>
<html>
<body style="background-color:green;">
<h1>This is a green webserver</h1>
</body>
</html>

Dockerfile-green

$ cat Dockerfile-green
FROM nginx
COPY index-green.html /usr/share/nginx/html/index.html
$ docker build -t seungkyua/nginx:green -f Dockerfile-green .
$ docker push seungkyua/nginx:green

2. Blue 버전의 Deployment 와 LoadBalancer 타입의 Service 배포

이미지가 준비되었으니 Blue 버전의 deployment 와 service yaml 을 만들어 배포한다.

nginx-blue-deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx-blue
  name: nginx-blue
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-blue
      version: blue
  template:
    metadata:
      labels:
        app: nginx-blue
        version: blue
    spec:
      containers:
      - image: seungkyua/nginx:blue
        name: nginx
$ kubectl apply -f nginx-blue-deploy.yaml

Service 를 배포할 때는 Blue pod 의 label 을 selector 로 지정해 줘야 한다.

nginx-blue-green-svc.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx-blue-green
  name: nginx-blue-green-svc
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx-blue
    version: blue
  type: LoadBalancer
$ kubectl apply -f nginx-blue-green-svc.yaml

blue version 은 웹 브라우저에서 접속하기 위해서 Service 를 LoadBalancer 타입으로 생성하였다.

$ kubectl get svc
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP                                                                  PORT(S)        AGE
kubernetes             ClusterIP      10.233.0.1      <none>                                                                       443/TCP        12d
nginx-blue-green-svc   LoadBalancer   10.233.30.78    aa1d4e1994e454eb5aea607cfdfd3dcf-23761053.ap-northeast-2.elb.amazonaws.com   80:32234/TCP   5m18s

웹브라우저에 접속하면 아래와 같이 blue 버전으로 접속이 된다.

3. Green 버전의 Deployment 와 NodePort 타입의 Service 배포

이제 새로운 버전인 Green 버전을 배포해 보자. image 와 label 을 잘 확인해야 한다.

nginx-green-deploy.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx-green
  name: nginx-green
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-green
      version: green
  template:
    metadata:
      labels:
        app: nginx-green
        version: green
    spec:
      containers:
      - image: seungkyua/nginx:green
        name: nginx
$ kubectl apply -f nginx-green-deploy.yaml

Service 는 Green 배포가 잘 되었는지 확인하기 위해서 Service 를 NodeType 으로 적용하였다.

nginx-green-svc.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx-green
  name: nginx-green-svc
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
    nodePort: 32080
  selector:
    app: nginx-green
    version: green
  type: NodePort
$ kubectl apply -f nginx-green-svc.yaml

green pod 가 떠 있는 노드를 확인한다.

여기서는 172.31.49.87 노드와 172.31.46.179 노드에 pod 가 생성되어 있다.

$ kubectl get pods -o wide
NAME                           READY   STATUS    RESTARTS   AGE    IP               NODE                                               NOMINATED NODE   READINESS GATES
nginx-blue-69dd468cf4-nts5h    1/1     Running   0          6m7s   10.233.114.152   ip-172-31-49-87.ap-northeast-2.compute.internal    <none>           <none>
nginx-blue-69dd468cf4-xvxqz    1/1     Running   0          6m7s   10.233.110.80    ip-172-31-46-179.ap-northeast-2.compute.internal   <none>           <none>
nginx-green-7df845c6cf-mpj6b   1/1     Running   0          8s     10.233.114.153   ip-172-31-49-87.ap-northeast-2.compute.internal    <none>           <none>
nginx-green-7df845c6cf-pvmrc   1/1     Running   0          8s     10.233.110.81    ip-172-31-46-179.ap-northeast-2.compute.internal   <none>           <none>

curl 명령어로 Green 이 정상적으로 배포되었는지 확인한다.

$ kubectl get svc
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP                                                                  PORT(S)        AGE
kubernetes             ClusterIP      10.233.0.1      <none>                                                                       443/TCP        12d
nginx-blue-green-svc   LoadBalancer   10.233.30.78    aa1d4e1994e454eb5aea607cfdfd3dcf-23761053.ap-northeast-2.elb.amazonaws.com   80:32234/TCP   5m18s
nginx-green-svc        NodePort       10.233.33.157   <none>                                                                       80:32080/TCP   12s
$ curl 172.31.49.87:32080
<!DOCTYPE html>
<html>
<body style="background-color:green;">
<h1>This is a green webserver</h1>
</body>
</html>

4. Patch 로 Service EndPoint 변경

이제 LoadBalancer 타입으로 생성된 nginx-blue-green-svc 가 Green Pod 로 연결되게 selector 를 Green pod 가 선택되게 변경한다.

$ kubectl patch svc nginx-blue-green-svc -p '{"spec": {"selector": {"app": "nginx-green", "version": "green"}}}'

웹브라우저로 접속하면 Green 으로 변경된 것을 확인할 수 있다.

반응형
Posted by seungkyua@gmail.com
,
반응형

이전에는 aws 에 Kubernetes Cluster 를 설치한 후 Load Balancer 를 연결한는 방법을 설명하였다. Kubernetes Cluster 를 사용하려면 Load Balancer 외에도 필요한 기능이 있는데 그것이 바로 Storage 이다.

Pod 에서 영구적으로 데이터를 저장하기 위해서는 ebs 와 같은 Block Storage 를 생성해서 연결해야 하는데 Kubernetes 에서는 CSI 로 이를 지원하고 있다.

aws 에서 ebs 를 사용하려면 아래의 순서대로 적용한다.

  1. IAM Policy 생성
  2. CSI Driver (Provisioner) 설치
  3. Storage Class 생성
  4. PVC, POD 로 테스트

1. IAM Policy 생성

CSI 를 위한 IAM Policy 는 생성하기 전에 이미 만들어서 제공되고 있는 Managed Policy 를 사용해도 된다. arn:aws:iam::aws:policy/service-role/AmazonEBSCSIDriverPolicy

하지만 새로 만든다고 하면 아래와 같이 만들수 있다.

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "ec2:CreateSnapshot",
        "ec2:AttachVolume",
        "ec2:DetachVolume",
        "ec2:ModifyVolume",
        "ec2:DescribeAvailabilityZones",
        "ec2:DescribeInstances",
        "ec2:DescribeSnapshots",
        "ec2:DescribeTags",
        "ec2:DescribeVolumes",
        "ec2:DescribeVolumesModifications"
      ],
      "Resource": "*"
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:CreateTags"
      ],
      "Resource": [
        "arn:aws:ec2:*:*:volume/*",
        "arn:aws:ec2:*:*:snapshot/*"
      ],
      "Condition": {
        "StringEquals": {
          "ec2:CreateAction": [
            "CreateVolume",
            "CreateSnapshot"
          ]
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteTags"
      ],
      "Resource": [
        "arn:aws:ec2:*:*:volume/*",
        "arn:aws:ec2:*:*:snapshot/*"
      ]
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:CreateVolume"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "aws:RequestTag/ebs.csi.aws.com/cluster": "true"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:CreateVolume"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "aws:RequestTag/CSIVolumeName": "*"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteVolume"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "ec2:ResourceTag/ebs.csi.aws.com/cluster": "true"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteVolume"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "ec2:ResourceTag/CSIVolumeName": "*"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteVolume"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "ec2:ResourceTag/kubernetes.io/created-for/pvc/name": "*"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteSnapshot"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "ec2:ResourceTag/CSIVolumeSnapshotName": "*"
        }
      }
    },
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DeleteSnapshot"
      ],
      "Resource": "*",
      "Condition": {
        "StringLike": {
          "ec2:ResourceTag/ebs.csi.aws.com/cluster": "true"
        }
      }
    }
  ]
}

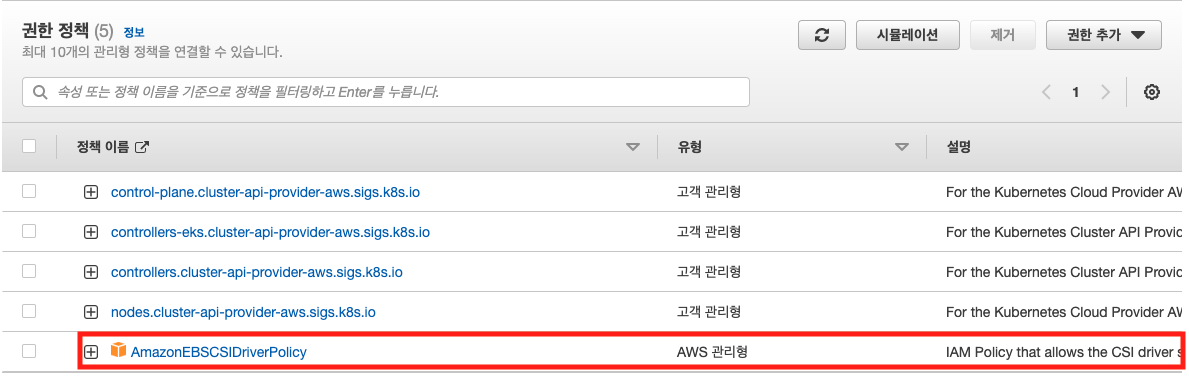

Role 에 Policy 연결

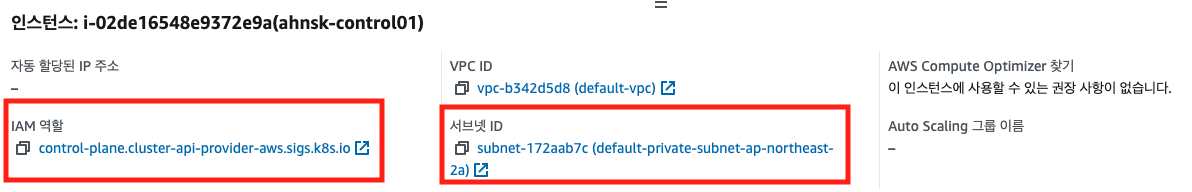

이전 글에서 설명한 control-plane.cluster-api-provider-aws.sigs.k8s.ionodes.cluster-api-provider-aws.sigs.k8s.io role 에 위의 Policy 를 연결한다.

Role : control-plane.cluster-api-provider-aws.sigs.k8s.io

Role : nodes.cluster-api-provider-aws.sigs.k8s.io

2. CSI Driver (Provisioner) 설치

EBS 용 CSI Driver 를 helm chart repo 를 등록한다.

$ helm repo add aws-ebs-csi-driver https://kubernetes-sigs.github.io/aws-ebs-csi-driver
$ helm repo update

$ helm search repo aws-ebs-csi-driver -l
NAME                                    CHART VERSION   APP VERSION     DESCRIPTION
aws-ebs-csi-driver/aws-ebs-csi-driver   2.16.0          1.15.0          A Helm chart for AWS EBS CSI Driver
aws-ebs-csi-driver/aws-ebs-csi-driver   2.15.1          1.14.1          A Helm chart for AWS EBS CSI Driver
...

지금 최신 버전 차트는 2.16.0 이다. 해당 차트는 Kubernetes 1.17+ 이상만 호환되는데 현재의 웬만한 Kubernetes 버전은 지원된다고 보면 된다.

Helm chart 로 설치한다.

$ helm upgrade -i aws-ebs-csi-driver -n kube-system aws-ebs-csi-driver/aws-ebs-csi-driver --version 2.16.0

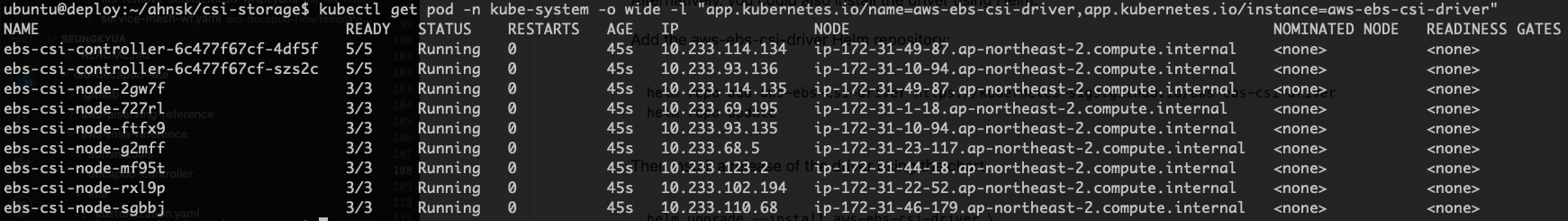

설치가 제대로 되었는지는 아래의 명령어로 확인할 수 있다.

3. Storage Class 설치

ebs volume 이 생성될 때 CSI Driver 에게 필요한 설정 값을 전달해야 하는데 이것이 바로 Storage Class 라고 보면 된다.

아래와 같이 생성한다.

$ vi standard-ebs-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
  name: standard
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
reclaimPolicy: Delete

$ kubectl apply -f standard-ebs-sc.yaml

storage class 에 storage type (gp2, gp3, io1 등), iops, 데이터 암호화 여부, 토폴로지 등을 넣을 수 있는데 이를 적용하면 현재 csi driver 에서 에러가 나므로 추가 확인이 필요하다. (볼륨 생성이 안된다던지, 볼륨 attach 가 안된다든지 하는 문제가 발생했는데 자세히 소스까지 찾아보지는 않았음 ㅠㅠ)

storage class 가 잘 생성되었는지 확인한다.

$ kubectl get sc
NAME                 PROVISIONER             RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
local-path           rancher.io/local-path   Delete          WaitForFirstConsumer   false                  12d
standard (default)   ebs.csi.aws.com         Delete          WaitForFirstConsumer   false                  138m

4. PVC, POD 로 테스트

pvc 를 생성하고 pod 에서 이를 mount 하여 활용해본다.

pvc 생성

$ vi pvc-example.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: standard
  resources:
    requests:
      storage: 4Gi

$ kubectl apply -f pvc-example.yaml

sc 설정에서 volumeBindingMode: WaitForFirstConsumer 이기 때문에 pod 가 생성되기 전까지는 pv 는 만들어지지 않는다.

POD 생성

$ vi pod-example.yaml
---
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeClaim:
      claimName: ebs-claim

$ kubectl apply -f pod-example.yaml

out.txt 에 date 값이 설정된 것을 확인할 수 있다.

$ kubectl exec -it app -- cat /data/out.txt
반응형
Posted by seungkyua@gmail.com
,
반응형

kubernetes 에 서비스를 올릴 때 Service 의 Type 으로 LoadBalancer 를 선택하면 cloud 에서 자동으로 LB (external-ip ) 가 생성되어 서비스 pod 에 연결된다. 어떻게 Kubernetes 에서 설정한 값이 cloud 에 연결될까? 이는 Cloud Provider 가 있어 가능하다.

Cloud Provider 는 초기에 Kubernetes Controller 에 포함되어 있다. 하지만 지금은 External Kubernete Cloud Provider 로 Kubernetes 에서 제외되었으며, 이전 Kubernetes Controller 에 포함된 Cloud Provider 는 Legacy Cloud Provider 로 불리고 있다.

AWS Cloud Provider 의 경우에는 아직 1.23 (Kubernetes 와 같이 버전을 맞춰가고 있음) alpha 버전이라 아직은 Legacy Cloud Provider 를 사용하는 것이 안정적이다.

aws 에서는 아래의 순서대로 적용한다.

  1. IAM Policy, Role 생성
  2. VPC, Subnet, Routing Table, Internet Gateway, Nat Gateway 생성
  3. VM 생성
  4. aws resource 에 Tag 적용
  5. Kubernetes Cluster 생성

1. IAM Policy, Role 생성

Control plane 과 Node 2개의 Policy 를 생성한다.

Control Plane Policy

control node 에서 사용할 policy 이다.

정책명: control-plane.cluster-api-provider-aws.sigs.k8s.io

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "autoscaling:DescribeAutoScalingGroups",
        "autoscaling:DescribeLaunchConfigurations",
        "autoscaling:DescribeTags",
        "ec2:DescribeInstances",
        "ec2:DescribeRegions",
        "ec2:DescribeRouteTables",
        "ec2:DescribeSecurityGroups",
        "ec2:DescribeSubnets",
        "ec2:DescribeVolumes",
        "ec2:DescribeAvailabilityZones",
        "ec2:CreateSecurityGroup",
        "ec2:CreateTags",
        "ec2:CreateVolume",
        "ec2:ModifyInstanceAttribute",
        "ec2:ModifyVolume",
        "ec2:AttachVolume",
        "ec2:AuthorizeSecurityGroupIngress",
        "ec2:CreateRoute",
        "ec2:DeleteRoute",
        "ec2:DeleteSecurityGroup",
        "ec2:DeleteVolume",
        "ec2:DetachVolume",
        "ec2:RevokeSecurityGroupIngress",
        "ec2:DescribeVpcs",
        "elasticloadbalancing:AddTags",
        "elasticloadbalancing:AttachLoadBalancerToSubnets",
        "elasticloadbalancing:ApplySecurityGroupsToLoadBalancer",
        "elasticloadbalancing:CreateLoadBalancer",
        "elasticloadbalancing:CreateLoadBalancerPolicy",
        "elasticloadbalancing:CreateLoadBalancerListeners",
        "elasticloadbalancing:ConfigureHealthCheck",
        "elasticloadbalancing:DeleteLoadBalancer",
        "elasticloadbalancing:DeleteLoadBalancerListeners",
        "elasticloadbalancing:DescribeLoadBalancers",
        "elasticloadbalancing:DescribeLoadBalancerAttributes",
        "elasticloadbalancing:DetachLoadBalancerFromSubnets",
        "elasticloadbalancing:DeregisterInstancesFromLoadBalancer",
        "elasticloadbalancing:ModifyLoadBalancerAttributes",
        "elasticloadbalancing:RegisterInstancesWithLoadBalancer",
        "elasticloadbalancing:SetLoadBalancerPoliciesForBackendServer",
        "elasticloadbalancing:AddTags",
        "elasticloadbalancing:CreateListener",
        "elasticloadbalancing:CreateTargetGroup",
        "elasticloadbalancing:DeleteListener",
        "elasticloadbalancing:DeleteTargetGroup",
        "elasticloadbalancing:DescribeListeners",
        "elasticloadbalancing:DescribeLoadBalancerPolicies",
        "elasticloadbalancing:DescribeTargetGroups",
        "elasticloadbalancing:DescribeTargetHealth",
        "elasticloadbalancing:ModifyListener",
        "elasticloadbalancing:ModifyTargetGroup",
        "elasticloadbalancing:RegisterTargets",
        "elasticloadbalancing:DeregisterTargets",
        "elasticloadbalancing:SetLoadBalancerPoliciesOfListener",
        "iam:CreateServiceLinkedRole",
        "kms:DescribeKey"
      ],
      "Resource": [
        "*"
      ]
    }
  ]
}

Node Policy

일반 Node 에 대한 policy 이다.

정책명: nodes.cluster-api-provider-aws.sigs.k8s.io

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DescribeInstances",
        "ec2:DescribeRegions",
        "ecr:GetAuthorizationToken",
        "ecr:BatchCheckLayerAvailability",
        "ecr:GetDownloadUrlForLayer",
        "ecr:GetRepositoryPolicy",
        "ecr:DescribeRepositories",
        "ecr:ListImages",
        "ecr:BatchGetImage"
      ],
      "Resource": "*"
    }
  ]
}

policy 를 생성했으면 이제 Role 을 생성한다.

Control plane Role

Policy 를 활용할 수 있는 Role 을 만들어서 Policy 와 연결한다.

Role 명: control-plane.cluster-api-provider-aws.sigs.k8s.io

연결할 Policy 리스트
- control-plane.cluster-api-provider-aws.sigs.k8s.io
- nodes.cluster-api-provider-aws.sigs.k8s.io

Node Role

Role 명: nodes.cluster-api-provider-aws.sigs.k8s.io

연결할 Policy 리스트
- nodes.cluster-api-provider-aws.sigs.k8s.io

2. VPC, Subnet, Routing Table, Internet Gateway, Nat Gateway 생성

서울 리전의 경우 VPC 를 1개 만들고, public 용도의 subnet 4개, private 용도의 subnet 4개를 만든다.

Internet Gateway 1개를 만들어서 public subnet 에 연결하고, Nat Gateway 4개를 만들어서 각각 private subnet 에 연결한다.

Routing Table 은 subnet 갯수에 맞는 8개를 만들어서 각각 연결한다. private 용 4개의 Routing table 은 0.0.0.0/0 → nat gateway 를 대상으로 설정하고, public 용 4개의 Routing table 은 0.0.0.0/0 → internet gateway 대상으로 설정한다.

1. vpc : 1개
   - vpc

2. subent : 8개
   - public-subnet-a
   - public-subnet-b
   - public-subnet-c
   - public-subnet-d
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c
   - private-subnet-d

3. internat gateway : 1개
   - igw

4. Nat Gateway : 4개
   - nat-private-a
   - nat-private-b
   - nat-private-c
   - nat-private-d

5. Routing Table : 4개
   - rt-public-a (0.0.0.0/0 -> igw)
   - rt-public-b (0.0.0.0/0 -> igw)
   - rt-public-c (0.0.0.0/0 -> igw)
   - rt-public-d (0.0.0.0/0 -> igw)
   - rt-priabe-a (0.0.0.0/0 -> nat-private-a)
   - rt-priabe-b (0.0.0.0/0 -> nat-private-b)
   - rt-priabe-c (0.0.0.0/0 -> nat-private-c)
   - rt-priabe-d (0.0.0.0/0 -> nat-private-d)

3. VM 생성

VM 은 Controler Plane 3대는 각 private subnet 에 1대씩 생성하고(subnet 1개는 남는다), Node 용 4대는 각 private subnet 1대씩 생성하다.

bastion 노드로 public subnet 에 1대 생성한다.

1. bastion VM 1대
   - public-subnet-a

2. Control Plane VM 3대
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c

3. Node VM 4대
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c
   - private-subnet-d

4. Aws Resource 에 Tag 설정

aws cloud provider 가 리소스를 파악하기 위해서는 aws 에 적절한 값을 설정해야 한다.

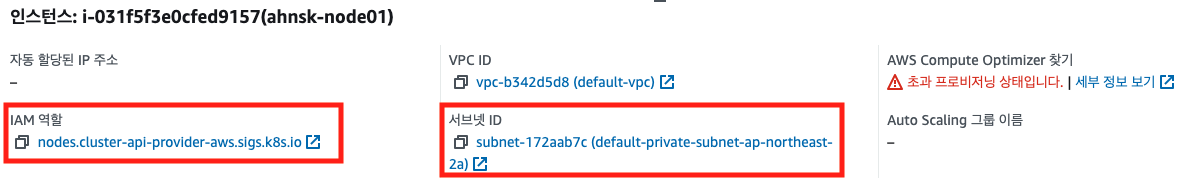

4-1. VM 에 IAM Role 을 할당

VM 에서 권한을 얻기 위해서는 반드시 IAM Role 을 할당해야 한다.

Control node 에는 control-plane.cluster-api-provider-aws.sigs.k8s.io role 을 할당한다.

일반 Node 에는 nodes.cluster-api-provider-aws.sigs.k8s.io role 을 할당한다.

4-2 VM 에 Tag 설정

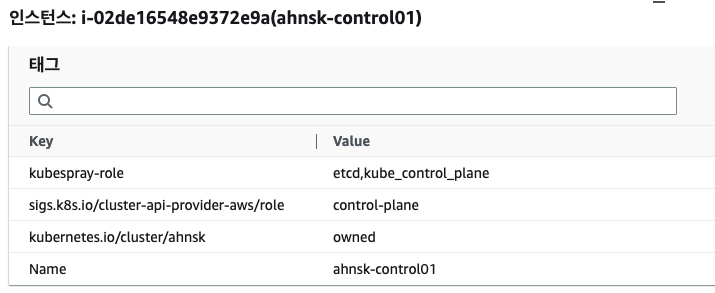

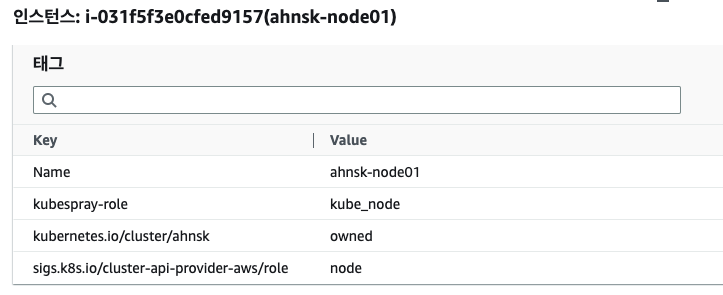

VM 에는 Kubernetes Cluster Name 을 Tag 로 지정한다. kubernetes.io/cluster/<cluster name> 과 같이 지정하는데 Cluster Name 은 Kubernetes 를 설치할 때 지정할 수 있다. 기본 값은 cluster.local 인데 여기서는 ahnsk 로 이름을 지정하였다.

그리고 vm 의 역할을 지정해야 하는데 Controler Node 는 control-plane 으로, Node 는 node 로 지정한다.

4-3. Subnet 에 Tag 설정

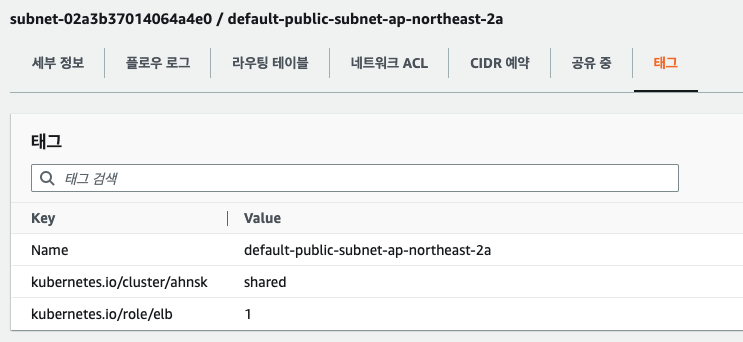

Load Balancer 를 핸들링 하기 위해서 Kubernetes Cluster 가 어느 Subnet 과 Routing Table 을 사용해야 하는지 알아야 한다.

주의해야 할 점은 public subnet 의 경우 [kubernetes.io/role/elb](http://kubernetes.io/role/elb) 이지만, private subnet 의 경우에는 [kubernetes.io/role/internal-elb](http://kubernetes.io/role/internal-elb) 로 해야 한다.

4-4. Routing Table 에 Tag 설정

5. Kubernetes Cluster 생성

Kubernetes cluster 이름은 앞에서 설명했듯이 ahnsk 로 설정한다.

kubeadm 혹은 kubespray 를 사용할 수 있으며 여기서 생성 방법을 생략한다.

aws cloud provider 를 활성화 하기 위해서는 API Server, Controller, Kubelet 에 --cloud-provider=aws 옵션을 추가해야 한다.

kube-apiserver.yaml

apiVersion: v1
kind: Pod
metadata:
  annotations:
    kubeadm.kubernetes.io/kube-apiserver.advertise-address.endpoint: 172.31.22.52:6443
  creationTimestamp: null
  labels:
    component: kube-apiserver
    tier: control-plane
  name: kube-apiserver
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-apiserver
    - --advertise-address=172.31.22.52
...
    **- --cloud-provider=aws**
...
    image: registry.k8s.io/kube-apiserver:v1.24.6
...

kube-controller-manager.yaml

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    component: kube-controller-manager
    tier: control-plane
  name: kube-controller-manager
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-controller-manager
    - --allocate-node-cidrs=true
...
    **- --cloud-provider=aws
...**
    image: registry.k8s.io/kube-controller-manager:v1.24.6
...

kubelet.env

...
KUBELET_CLOUDPROVIDER="**--cloud-provider=aws --cloud-config=/etc/kubernetes/cloud_config**"
...

kubelet 은 aws 의 리소스를 위해 추가해야 할 값들이 있는데 cloud_config 을 만들어서 옵션을 전달하였다.

[Global]
zone=
vpc=vpc-b342d5d8
subnetId=
routeTableId=
roleArn=
kubernetesClusterTag=ahnsk
kubernetesClusterId=ahnsk
disableSecurityGroupIngress=false
disableStrictZoneCheck=false
elbSecurityGroup=

값을 다 채워 넣으면 apiserver 가 kube-apiserver-master-dummy 라는 이름으로 잘못 실행되므로 조심해야 한다. master-dummy 로 띄우는 방법은 aws account 가 다를 경우에만 사용하는 방법이다. 이는 아래 소스를 보면 알 수 있다.

https://github.com/kubernetes/legacy-cloud-providers/blob/707ecda639b086132369678680a1b34d4d2b5c7c/aws/aws.go#L1251

...
  tagged := cfg.Global.KubernetesClusterTag != "" || cfg.Global.KubernetesClusterID != ""
    if cfg.Global.VPC != "" && (cfg.Global.SubnetID != "" || cfg.Global.RoleARN != "") && tagged {
        // When the master is running on a different AWS account, cloud provider or on-premise
        // build up a dummy instance and use the VPC from the nodes account
        klog.Info("Master is configured to run on a different AWS account, different cloud provider or on-premises")
        awsCloud.selfAWSInstance = &awsInstance{
            nodeName: "master-dummy",
            vpcID:    cfg.Global.VPC,
            subnetID: cfg.Global.SubnetID,
        }
        awsCloud.vpcID = cfg.Global.VPC
    } else {
        selfAWSInstance, err := awsCloud.buildSelfAWSInstance()
        if err != nil {
            return nil, err
        }
        awsCloud.selfAWSInstance = selfAWSInstance
        awsCloud.vpcID = selfAWSInstance.vpcID
    }
...

RoleARN 의 값을 넣으면 안되는데 값이 없으면서도 어떻게 kubelet 이 해당 Role 로 인증을 받을 수 있을까? 이는 앞에서 설명한 VM 에 IAM Role 인 control-plane.cluster-api-provider-aws.sigs.k8s.io 이나 nodes.cluster-api-provider-aws.sigs.k8s.io 이 설정되어 있기 때문에 가능하다.

kubelet-config.yaml

kubernetes node 정보에 providerID 값이 들어가 있어야 한다. 만약 이 정보가 없다면 LoadBalancer 가 생성된다고 하더라도 인스턴스가 LoadBalancer 에 할당되지 않아 제대로 사용할 수 가 없다.

providerID 는 kubelet-config.yaml 에 추가한다. aws:///<zone-id>/<instance-id> 값으로 추가한다.

$ sudo vi /etc/kubernetes/kubelet-config.yaml
...
providerID: "aws:///ap-northeast-2d/i-0f59f059e2d64213f"
...

이미 노드가 생성된 경우에는 해당 값을 변경하고 kubelet 서비스를 다시 restart 한다고 값이 추가되지는 않는다. 그래서 patch 명령으로 동적으로 추가하는 것이 좋다.

$ kubectl patch node ip-172-31-46-179.ap-northeast-2.compute.internal -p '{"spec": {"providerID": "aws:///ap-northeast-2d/i-08cb6f884239f894c"}}'

5. Nginx 로 테스트

nginx 를 생성하고 service 를 LoadBalancer type 으로 생성하여 잘 접속이 되는지 확인해 보자.

$ kubectl create deploy nginx --image=nginx
deployment.apps/nginx created
$ kubectl get pods
NAME                    READY   STATUS    RESTARTS   AGE
nginx-8f458dc5b-nhkfd   1/1     Running   0          55s
$ kubectl expose deployment nginx --name nginx-svc --target-port=80 --port=80 --type=LoadBalancer
$ kubectl get svc
NAME         TYPE           CLUSTER-IP     EXTERNAL-IP                                                                   PORT(S)        AGE
kubernetes   ClusterIP      10.233.0.1     <none>                                                                        443/TCP        5h28m
nginx-svc    LoadBalancer   10.233.7.131   a76a315f5d7c14652a4db83cc3b25125-113127685.ap-northeast-2.elb.amazonaws.com   80:30796/TCP   27s
반응형
Posted by seungkyua@gmail.com
,
반응형

Pod 가 새롭게 생성되면 Scheduler 를 통해서 Pod 가 실행될 노드가 결정된다. 즉 모든 Pod 는 Scheduler 에 의해서 최적의 노드가 결정되고 실행된다.



kube-scheduler 는 Control Plane 에 속하는 컴포넌트 중에 하나이며, 디폴트 scheduler 이다. 만약 특별한 스케줄링을 원한다며 커스텀 스케줄러를 만들어서 대체할 수 도 있다.



Pod 가 스케줄링 되기 위해서는 노드가 스케줄링 요구 사항에 맞아야 하는데 이 때, 요구사항에 맞는 노드를 피저블 노드(feasible node) 라고 한다.



스케줄러는 피저블 노드를 찾고 적절한 로직을 통해 노드에 점수를 부여한다. 가장 최고 점수를 갖는 노드에 Pod 가 실행된다.

스케줄링을 결정하는 데에는 하드웨어, 소프트웨어, policy contraints, affinity 와 anti-affinity spec, local data 등 여러 요구 사항들이 있다.



kube-scheduler 가 결정하는 2-step operation

  1. Filtering
  2. Scoring

Filtering 단계에서는 피저블 노드를 찾는 단계이다. 예를 들면, PodFitsResources 필터는 Pod 의 request 리소스를 만족하는 리소스를 갖는 후보 노드를 추려낸다. 이 단계 이후에는 적합한 노드 리스트가 도출되는데 만약 노드 리스트의 값이 비었다면 Pod 는 스케줄링 되지 않는다.

Scoring 단계에서는 필터링된 노드 리스트 중에서 Pod 가 실행될 최적의 노드를 찾는다. 스케줄러는 노드 리스트에 있는 각 노드들에 점수를 부여한다.

마지막으로 kube-scheduler 는 최고 점수의 노드에 Pod 를 배치한다.

Filtering 과 Scoring 을 설정할 수 있는 방법은 2가지가 있다.

  1. Scheduling Policies (kubernetes 1.22 버전까지만 사용)
    • Predicates : filtering 을 조절할 수 있음
    • Priorities: scoring 을 조절할 수 있음
  2. Scheduling Profiles (https://kubernetes.io/docs/reference/scheduling/config/#profiles)
    • KubeSchedulerConfiguration 리소스 타입으로 조절할 수 있음
    • plugins 를 통해 Filter 와 Score 를 조절 가능



nodeSelector

Node 에 label 을 설정하고 Pod 에서 nodeSelector 로 Node 지정하는 방식이다.

$ kubectl get nodes -L nginx
NAME          STATUS   ROLES                  AGE   VERSION   NGINX
k1-master01   Ready    control-plane,master   92d   v1.21.6
k1-node01     Ready    ingress                92d   v1.21.6
k1-node02     Ready    <none>                 92d   v1.21.6   enabled
k1-node03     Ready    <none>                 92d   v1.21.6   enabled
k1-node04     Ready    <none>                 92d   v1.21.6
k1-node05     Ready    <none>                 92d   v1.21.6

k1-node02 와 k1-node03 에 nginx=enabled 로 label 이 지정되어 있다.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-nodeselector
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80
      nodeSelector:
        nginx: enabled

nodeSelector 를 활용하여 deployment 를 배포하면 아래와 같이 k1-node02 혹은 k1-node03 에 배포된다.



$ kubectl get pods -n kube-sample -o wide
NAME                                  READY   STATUS    RESTARTS   AGE   IP             NODE        NOMINATED NODE   READINESS GATES
nginx-nodeselector-68977d7759-sf48l   1/1     Running   0          9s    10.233.113.7   k1-node02   <none>           <none>



Node affinity

nodeSelector 와 동작 방식이 유사하지만 다음과 같은 차이가 있다.

requiredDuringSchedulingIgnoredDuringExecution: 스케줄링에서 만족하는 노드가 없으면 스케줄링 되지 않는다.

preferredDuringSchedulingIgnoredDuringExecution: 스케줄링에서 만족하는 노드를 찾고 노드가 없더라도 스케줄링은 된다. weight 필드의 값을 scoring 에 포함시킨다.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-node-affinity
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: nginx
                operator: In
                values:
                - enabled
            - matchExpressions:
              - key: kubernetes.io/os
                operator: In
                values:
                - windows
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 1
            preference:
              matchExpressions:
              - key: another-node-label-key
                operator: In
                values:
                - another-node-label-value
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

위와 같이 nodeSelectorTerms 에 여러 개의 matchExpressions 가 있으면 이 중 하나만 만족해도 스케줄링은 된다. nodeSelectorTerms 에 하나의 matchExpressions 가 있고, key value 가 여러 개가 있으면 matchExpressions 내의 모든 조건을 만족해야 스케줄링이 된다.

operator 로 쓸 수 있는 값은 In, NotIn, Exists, DoesNotExist, Gt, Lt 이다.

NotInDoesNotExist 는 node anti-affinity 로 사용 가능하다.



$ kubectl get pods -n kube-sample -o wide
NAME                                   READY   STATUS        RESTARTS   AGE    IP              NODE        NOMINATED NODE   READINESS GATES
nginx-node-affinity-755cf7f85d-ss9q5   1/1     Running       0          5s     10.233.113.10   k1-node02   <none>           <none>



Pod affinity and anti-affinity

Pod 를 서로 다른 노드에 배치시키는 방법은 pod anti-affinity 를 통해서 구현할 수 있다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-pod-anti-affinity
  namespace: kube-sample
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-pod-anti-affinity
  template:
    metadata:
      labels:
        app: nginx-pod-anti-affinity
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - nginx-pod-anti-affinity
            topologyKey: kubernetes.io/hostname
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

위와 같이 pod label 에 pod anti affinity 를 설정하면 replicas 값 2 에 의해서 생성되는 2개의 pod 는 서로 다른 노드에 배치된다. topologyKey 는 kubernetes.io/hostname 값으로 세팅하고 특정 node lable 로 하고 싶으면 node affinity 를 추가하면 된다.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-pod-anti-affinity
  namespace: kube-sample
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-pod-anti-affinity
  template:
    metadata:
      labels:
        app: nginx-pod-anti-affinity
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - nginx-pod-anti-affinity
            topologyKey: kubernetes.io/hostname
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: nginx
                operator: In
                values:
                - enabled
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80
$ kubectl get pods -n kube-sample -o wide
NAME                                       READY   STATUS    RESTARTS   AGE   IP              NODE        NOMINATED NODE   READINESS GATES
nginx-pod-anti-affinity-7cfcbcff8f-c2429   1/1     Running   0          14s   10.233.96.3     k1-node03   <none>           <none>
nginx-pod-anti-affinity-7cfcbcff8f-dmqqm   1/1     Running   0          14s   10.233.113.12   k1-node02   <none>           <none>



Taint 와 Toleration

노드에 taint 를 지정하면 해당 노드에 taint effect 를 줄 수 있다. 예를 들어 taint effect 에 NoSchedule 을 준다면 해당 노드에는 pod 가 스케줄링 되지 않는다.

taint effect 를 제거할 수 있는 방법은 Pod 에 toleration 을 세팅하는 것이다.

마스터에는 기본적으로 taint 를 지정해서 스케줄링 안되게 세팅해 놓는 것을 알 수 있다.



$ kubectl describe node k1-master01

Name:               k1-master01
Roles:              control-plane,master
Labels:             beta.kubernetes.io/arch=amd64
                    beta.kubernetes.io/os=linux
                    kubernetes.io/arch=amd64
                    kubernetes.io/hostname=k1-master01
                    kubernetes.io/os=linux
                    node-role.kubernetes.io/control-plane=
                    node-role.kubernetes.io/master=
                    node.kubernetes.io/exclude-from-external-load-balancers=
Annotations:        kubeadm.alpha.kubernetes.io/cri-socket: /var/run/containerd/containerd.sock
                    node.alpha.kubernetes.io/ttl: 0
                    projectcalico.org/IPv4Address: 192.168.30.13/24
                    volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp:  Tue, 08 Feb 2022 21:27:12 +0900
Taints:             node-role.kubernetes.io/master:NoSchedule

마지막의 Taints 값은 kubectl 로 세팅할 수 있다.



$ kubectl taint nodes k1-master01 node-role.kubernetes.io/master=:NoSchedule

그럼 master 노드에 toleration 을 활용하여 pod 를 배치해 보자.



apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-toleration
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-toleration
  template:
    metadata:
      labels:
        app: nginx-toleration
    spec:
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: node-role.kubernetes.io/control-plane
                operator: Exists
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

toleration 으로 taint 효과를 없애고 node affinity 를 활용하여 control-plane, 즉 master 노드에 pod 를 배치 시켰다. 물론 master 노드에 node-role.kubernetes.io/control-plane 이라는 label 이 존재해야 한다.



taint effect 는 NoSchedule, NoExecute, PreferNoSchedule 이 있다.



NoSchedule 은 스케줄링을 막는 것이고, NoExecute 는 실행중인 pod 를 eviction 시킨다. PreferNoSchedule 은 가능하면 스케줄링 하지 않는다는 의미이다.



operator 에는 Exists 와 Equal 이 있다. Exists 는 key 값이 존재하는 지를 판단하기 때문에 value 값이 필요 없으며, Equal 은 key 와 value 값이 지정된 값과 일치해야 한다.



$ kubectl get pods -n kube-sample -o wide
NAME                                       READY   STATUS    RESTARTS   AGE     IP              NODE          NOMINATED NODE   READINESS GATES
nginx-toleration-fb74cd98c-hkql8           1/1     Running   0          5m31s   10.233.117.4    k1-master01   <none>           <none>



반응형
Posted by seungkyua@gmail.com
,
반응형

EKS 서비스를 이용하기 보다는 Kubernetes 를 AWS 에 직접 설치하여 활용하는 경우가 종종 있는데, 이 경우에는 세부적인 세팅들을 해줘야 할 때가 있다. 그 중에 대표적인 추가 모듈이 Pod 에서 EBS Volume 을 연결하여 사용할 수 있는 StorageClass 이다.



잘못된 Storage Class 를 사용하는 경우

Storage class 의 Provisioner 를 kubernetes.io/aws-ebs 로 사용하는 경우가 있는데, 이는 처음에는 문제가 없으나 Pod eviction (pod 가 다른 노드로 옮겨지는 경우) 에서는 문제가 발생한다.

아래와 같은 storage class 를 적용한다.

---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: bad-storage
provisioner: kubernetes.io/aws-ebs
parameters:
  type: gp2
  fsType: ext4



처음 만든 Pod 에서 위의 StorageClass 를 사용하여 volume 을 ReadWriteOnce 로 attach 한 경우에는 문제없이 정상 작동한다. 하지만 pod 가 rescheduling 되면 새로 옮겨가는 노드에서 pod 는 생성되지 않는다. 이유는 volume 이 이전 노드의 Pod에 이미 사용되고 있다는 정보 때문에 새로운 노드의 Pod 에서 volume attach 가 안되기 때문이다.

즉, 해당 문제를 해결하기 위해서는 이전의 attach 정보를 삭제해 줘야 하는데 위의 storage class 로는 이를 해결할 수 없다. 그래서 다음과 같은 StroageClass 를 사용해야 한다.



올바른 Storage Class 사용하기

1. CSI Provisioner 설치

AWS EBS 를 위한 CSI Driver 는 다음과 같이 설치해야 한다.

$ kubectl apply -k "github.com/kubernetes-sigs/aws-ebs-csi-driver/deploy/kubernetes/overlays/stable/?ref=release-1.5"


$ kubectl get pods -n kube-system
...
ebs-csi-controller-6fd55f99c8-9j2hr                                       6/6     Running   0             13d
ebs-csi-controller-6fd55f99c8-x5dkt                                       6/6     Running   0             13d
ebs-csi-node-bw6jb                                                        3/3     Running   0             13d
ebs-csi-node-nx7gl                                                        3/3     Running   0             13d
ebs-csi-node-zh242                                                        3/3     Running   0             13d
...



kustomize 로 설치하면 ebs-csi-controller 가 HA 로 설치되고, 각 노드 마다 ebs-csi-node 가 설치된다. 이는 ceph 스토리지 용도의 CSI Driver 와도 비슷한데 volume 을 사용할 Pod 가 실행될 VM 노드에 EBS 링크를 연결하고 이를 Pod 에서 사용하기 때문에 각 노드마다 ebs-csi-node 가 설치되는 이유이다.



2. Storage class 생성

driver 를 설치했으면 이제 스토리지 클래스를 생성할 차례이다. 아래와 같이 생성한다.

$ vi standard-ebs-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
  name: standard
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
parameters:
  csi.storage.k8s.io/fstype: xfs
  type: io1
  iopsPerGB: "50"
  encrypted: "false"
reclaimPolicy: Delete
allowVolumeExpansion: true
allowedTopologies:
- matchLabelExpressions:
  - key: topology.ebs.csi.aws.com/zone
    values:
    - ap-northeast-2a
    - ap-northeast-2b
    - ap-northeast-2c



$ kubectl apply -f standard-ebs-sc.yaml



annotations 의 storageclass.kubernetes.io/is-default-class":"true" 값은 스토리지 클래스를 디폴트로 지정하는 값이다. 스토리지 클래스는 여러가지를 사용할 수 있기 때문에 기본을 지정해 주는 것이고, 또한 ebs 가 생성될 AZ 리스트를 넣어줘야 한다.



3. IAM 설정

앞에서 VM 에 ebs 링크를 걸어준다고 했는데 그렇기 때문에 IAM 설정을 해야 한다. 아래와 같이 Policy 를 만들고 해당 Policy 를  control-plane.cluster-api-provider-aws.sigs.k8s.io 과 nodes.cluster-api-provider-aws.sigs.k8s.io 에 attach 해야 한다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateSnapshot",
                "ec2:AttachVolume",
                "ec2:DetachVolume",
                "ec2:ModifyVolume",
                "ec2:DescribeAvailabilityZones",
                "ec2:DescribeInstances",
                "ec2:DescribeSnapshots",
                "ec2:DescribeTags",
                "ec2:DescribeVolumes",
                "ec2:DescribeVolumesModifications"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ],
            "Condition": {
                "StringEquals": {
                    "ec2:CreateAction": [
                        "CreateVolume",
                        "CreateSnapshot"
                    ]
                }
            }
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        }
    ]
}



4. 테스트

샘플 코드를 만들어서 잘 동작하는지 테스트 해 보자.

$ vi app-ebs-example.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: app-ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: standard
  resources:
    requests:
      storage: 4Gi
---
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeCl
      claimName: app-ebs-claim



$ kubectl apply -f app-ebs-example.yaml



위의 코드를 설치하면 pvc 가 아래와 같이 잘 생성되는 것을 알 수 있다.

$ kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
app-ebs-claim   Bound    pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   4Gi        RWO            standard       6s


$ kubectl get volumeattachments
NAME                                                                   ATTACHER          PV                                         NODE                                             ATTACHED   AGE
csi-60f252627e620b1e91d7d32a7d463b406a3850f3a7d7b0c535fe209f699ba3bd   ebs.csi.aws.com   pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   ip-10-0-214-57.ap-northeast-2.compute.internal   true       2m8s



또한 volumeattachments 를 보면 VM 에 해당 volume 이 attach 되어 링크가 걸려 있는 것을 알 수 있다.





반응형
Posted by seungkyua@gmail.com
,
반응형

배경

외부에서 Kubernetes Cluster 위에서 돌아가는 서비스에 접근하기 위해서는 Ingress Controller 를 통해서 가능하다. aws 와 같은 클라우드에서는 ELB -> Ingress Controller -> Workload 경로로 접근가능하다.

현재 사용하고 있는 방법은 CrossPlane 으로 AWS ELB (Classic Type) 를 자동으로 생성하여 Ingress Controller 에 연결하고 있다. 그렇기 때문에 Ingress Controller 를 배포할 때 Service Type을 특정 NodePort 를 지정/오픈하여 연결점을 알아야 한다.

예를 들면 아래와 같이 value 값을 override 해야 한다.

controller:
  replicaCount: 2
  service:
    externalTrafficPolicy: Local
    type: NodePort
    nodePorts:
      http: 32080
      https: 32443
      tcp:
        10254: 32081
  hostPort:
    enabled: true
tcp:
  10254: "10254:healthz"



CrossPlane 이 AWS ELB 에 대해서 Classic Type 만 지원하기 때문에 CrossPlane 을 제거하고 Network Type 으로 변경하는 것을 고민하였다. 참고로 현재의 방법은 Ingress Controller 를 실수로 삭제해도 ELB 는 그대로 남겨져 있어야 한다는 전제로 고려한 방법이다. DNS 가 ELB 와 연동되어야 하기 때문에 ELB 의 삭제 후 재생성은 DNS 전파의 시간을 필요로 하기 때문이다.

하지만 AWS 에서 권장하는 NLB 로 넘어가는 것, NodePort 를 지정하지 않아도 된다는 것, 그리고 CrossPlane 으로 ELB를 관리하지 않아도 되기 때문에 운영 측면에서 더 낫다고 판단되어 방법을 찾아보게 되었다.



해결책

Kubernetes 프로젝트 아래 Ingress Controller 의 annotation 을 사용하면 NLB 를 자동으로 생성할 수 있다.

$ helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
$ helm repo update

$ helm search repo ingress-nginx/ingress-nginx

$ vi ingress-nginx-values.yaml
---
controller:
  replicaCount: 2
  affinity:
    podAntiAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 100
        podAffinityTerm:
          labelSelector:
            matchExpressions:
            - key: app.kubernetes.io/name
              operator: In
              values:
              - ingress-nginx
          topologyKey: "kubernetes.io/hostname"
  nodeSelector:
    app.kubernetes.io/name: ingress-nginx
  service:
    annotations:
#      service.beta.kubernetes.io/aws-load-balancer-name: "ahnsk-ingress"
      service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
      service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"
#      service.beta.kubernetes.io/aws-load-balancer-target-group-attributes: "proxy_protocol_v2.enabled=true,preserve_client_ip.enabled=true,deregistration_delay.timeout_seconds=120,deregistration_delay.connection_termination.enabled=true"
    externalTrafficPolicy: Local
    type: LoadBalancer
#    healthCheckNodePort: 32081
  config:
    enable-underscores-in-headers: "true"
    use-proxy-protocol: "true"
    proxy-body-size: "10m"



nodeSelector 와 podAntiAffinity 를 사용하여 가능하면 지정노드에 분포해서 Ingress Controller 를 설치할 수 있다.

Service 의 annotations 을 사용하면 ELB 를 NLB type 으로 생성하여 자동으로 Ingress Controller 에 연결시켜 준다. 한가지 주의할 점은 aws-load-balancer-proxy-protocol 을 사용하면 aws-load-balancer-target-group-attributes 의 proxy_protocol_v2 를 enabled 해야 한다. 그러나 이 annotations 은 동작하지 않는다. 왜냐하면 aws 에서는 Ingress Controller (https://github.com/kubernetes-sigs/aws-load-balancer-controller/tree/main/helm/aws-load-balancer-controller)를 kubernetes-sigs 아래에 따로 만들어서 관리하기 때문이다. 즉 더 이상의 Nginx Ingress Controller 에 대한 기능 추가가 없다고 공표했다.

그럼에도 불구하고 Nginx Ingress Controller 를 선호한다. 이유는 Nginx 의 기능, 즉 config 를 원하는 대로 세팅할 수 있기 때문이다.

nginx 를 사용할 때 가장 많이 경험하는 에러가 2가지 있다. 하나는 header 에 '_' 값이 포함될 때 에러가 나고 다른 하나는 body-size 로 인한 에러이다. 이 2가지 값은 기본적으로 허용해 주는 것이 좋다.

마지막으로 ELB, Ingress Controller 를 거치면서 real client ip 를 알고 싶어 하는 경우가 많다. nginx 의 use-proxy-protocol: "true" 로 client ip 를 알아 낼 수 있다.



이렇게 세팅한 값으로 Ingress Controller 를 배포한다.

$ kubectl label node ip-10-0-181-43.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx
$ kubectl label node ip-10-0-214-57.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx

$ helm upgrade -i ingress-nginx ingress-nginx/ingress-nginx -n ingress-nginx --version 4.0.16 --create-namespace -f ingress-nginx-values.yaml



배포가 진행될 때 다음과 같이 NLB 의 Target Group 속성 중에 proxy_protocol_v2 값을 활성화 해줘야 한다. aws console 에서도 가능하지만 aws cli 를 통해서도 가능하다.

$ aws elbv2 describe-target-groups | jq .'TargetGroups[] | select(.VpcId == "vpc id 값") | .TargetGroupArn'

--- output ---
"arn:aws:elasticloadbalancing:ap-northeast-2:..."
"arn:aws:elasticloadbalancing:ap-northeast-2:..."

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'



테스트

sample application 을 배포하여 실제 호출이 잘 되는지 확인한다. 아래는 배포 후에 http header 를 출력해 본 결과이다.

➜ ~ curl -L http://nginx-ahnsk.taco-cat.xyz
GET / HTTP/1.1
Host: nginx-ahnsk.taco-cat.xyz
X-Request-ID: 1ca37cbd4fe84f1c20e56e7ce014bd4c
X-Real-IP: 218.237.0.56
X-Forwarded-For: 218.237.0.56
X-Forwarded-Host: nginx-ahnsk.taco-cat.xyz
X-Forwarded-Port: 443
X-Forwarded-Proto: https
X-Forwarded-Scheme: https
X-Scheme: https
user-agent: curl/7.64.1
accept: */*



X-Real-IP 와 X-Forwared-For 에 실제 client ip 값이 출력되는 것을 확인할 수 있다.



마치며

Kubernetes 위에 서비스를 올린 후 사용자 접근을 오픈하기 위해서는 LB 와 Ingress Controller 를 사용해야 한다. 직접 Kubernetes 를 설치 관리하면서 Nginx 의 기능을 사용하고 싶다면 AWS Load Balancer Controller 보다는 Nginx Ingress Controller 를 활용해야 한다. 물론 IAM Account 연동 등을 위해서 혹은 EKS Cluster 를 사용한다면 AWS Load Balancer Controller 를 사용하는 것이 건강에 좋을 것이다.



반응형
Posted by seungkyua@gmail.com
,
반응형

2018년에 Kubernetes 상에서 돌아가는 ML Platform 인 Kubeflow 를 처음 알게된 후로 관심을 갖고 재미삼아 하다가 2022년에는 업무와 연관되어 일을 해야하기 때문에 중점으로 살펴보고자 한다. (최근에는 ML Platform 보다는 AI Platform 이라고 말하는 사람들이 많은 듯)



Kubeflow 를 KubeCon 에서 만나다

Kubeflow 개발자들을 처음 만난 것은 2019년 KubeCon in Europe (Barcelona) 이다. 초기 Kubeflow 는 Goolge 과 Arrito 가 주축이 되어 개발하고 있었는데 마침 초기 버전이 나오면서 Kubeflow 홍보를 시작하던 때 였었다.

Kubeflow 의 주 개발자는 화면에 보이는 구글의 Senior S/W Engineer 인 Jeremy Lewi 다. 당시 저 발표는 간단한 설명후에 데모 형태로 발표가 되었는데 Kubernetes 위에 Kubeflow 를 설치한 상태에서 Jupyter Notebook 을 띄어 Model 을 개발하고, Fairing 으로 Model Training 후 Model Serving 하는 것을 시연으로 보여주었다.



영상은 아래를 클릭하면 볼 수 있다.

https://www.youtube.com/watch?v=-GYiatVNemY



저녁에 Arrito 가 주최하는 Kubeflow 개발자 / 사용자와의 저녁 만남이 있었는데 거기서 Jeremy 와 이야기를 해봤을 때는 전형적인 내성적이고 약간은 고지식한 개발자라는 느낌을 받았던 기억이(물론 이건 주관적인 생각). 시간이 좀 지나니 혼자 따로 앉아 있던데.





Kubeflow 를 왜 써야 하나?

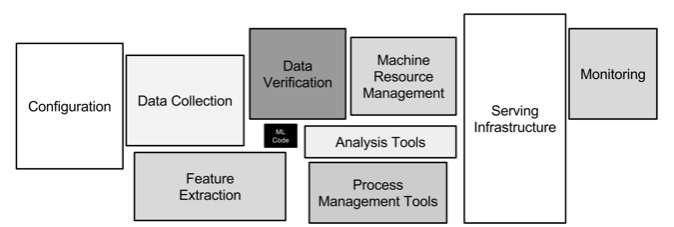

AI Platform Developer 라면 아래의 그림은 많이 봐왔을 것이다. 정 가운데에 있는 ML Code 는 데이터 사이언티스트들이 모델을 개발하는 코드인데, 이런 개발을 도와주거나 실제 서비스로 구축하기 위해서는 코드 이외에도 많은 Tool / System 들이 필요하다는 의미를 보여준다.

https://papers.nips.cc/paper/5656-hidden-technical-debt-in-machine-learning-systems.pdf



또한 위의 동영상에서도 아래와 같이 설명하고 있다.





간단하게 살펴보는 Kubeflow Architecture

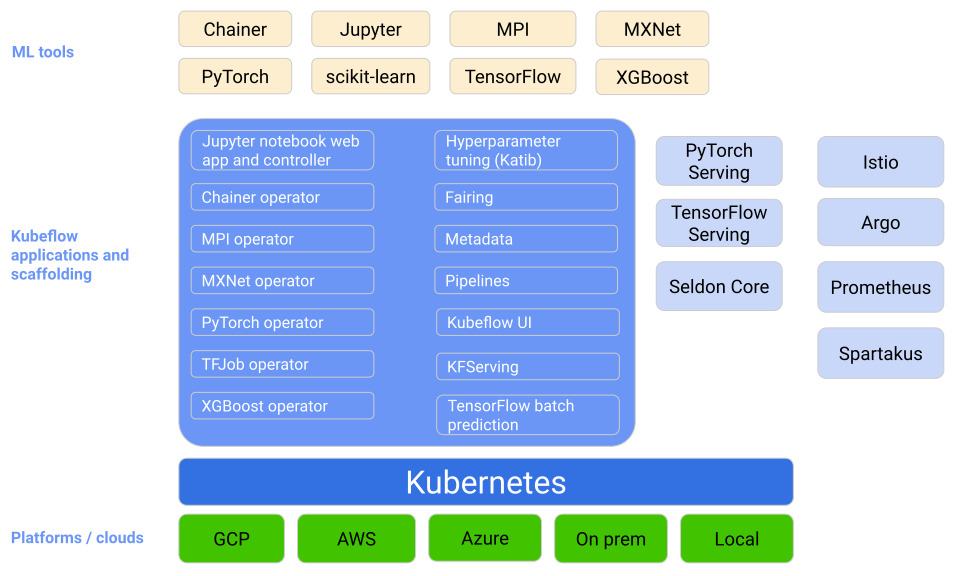

아키텍처에 대한 설명은 Kubeflow document 사이트를 참고하여 간단히 설명하고자 한다.

https://www.kubeflow.org/docs/started/architecture/

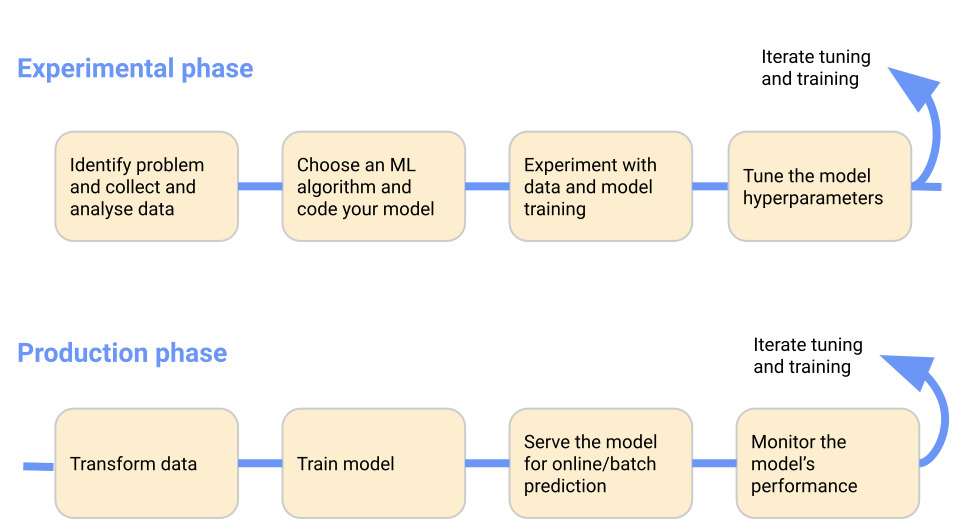

ML 개발 프로세스는 Experimental Phase (실험 단계) 와 Production Phase (운영 단계) 로 나눌 수 있으며 전체 워크플로우는 아래와 같다.

실험 단계

1. 문제를 인식하고 데이터를 수집/분석

2. ML 알고리즘을 선택하여 모델을 코딩

3. 데이터를 가지고 모델 트레이닝

4. 하이퍼 파라미터 튜닝



운영 단계

1. 데이터 변환

2. 모델 트레이닝

3. 온라인/배치 예측을 위한 모델 서빙

4. 모델 성능 측정 (결과를 가지고 다시 트레이닝하거나 튜닝)

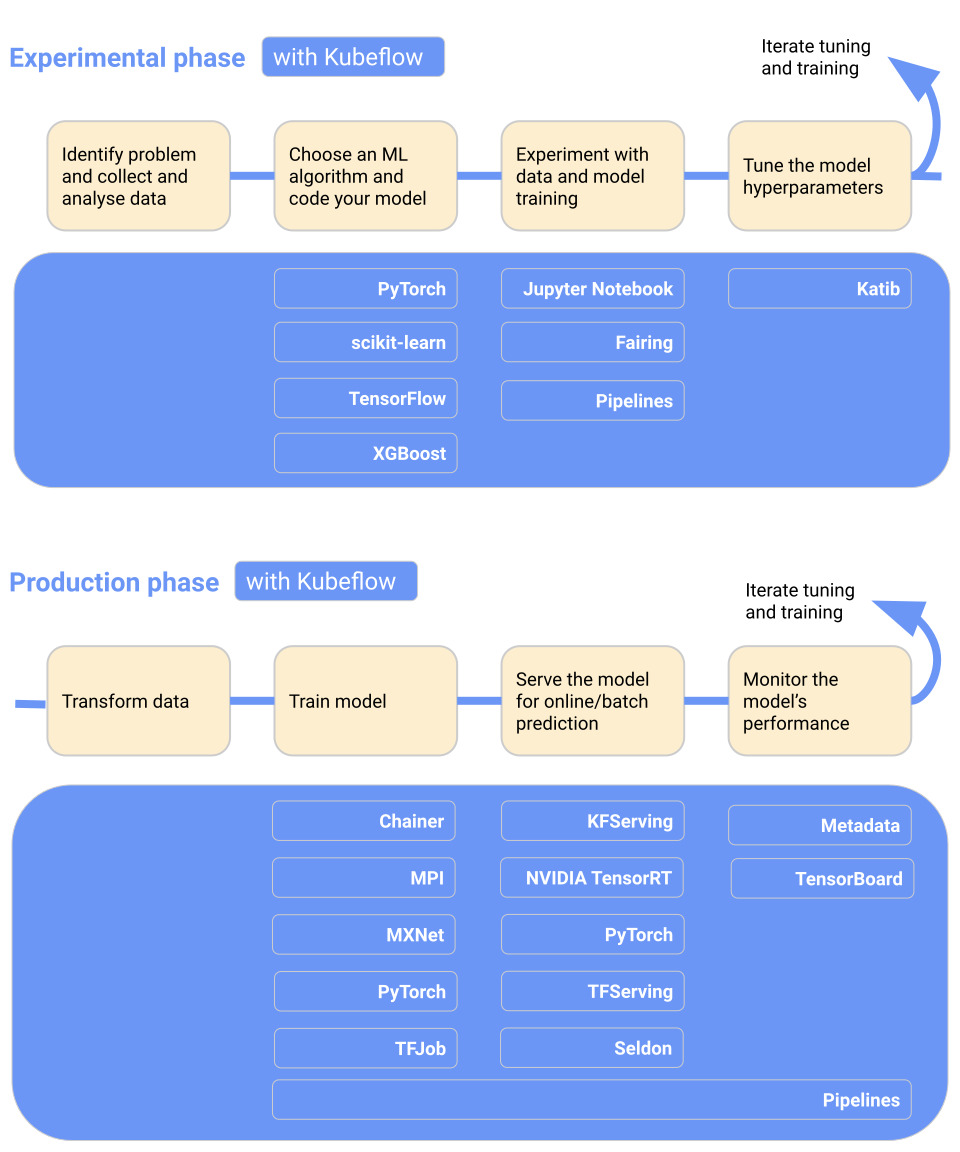

단계에 적용되는 Kubeflow 컴포넌트는 아래와 같다.



  • Fairing: 위성발사를 생각해보면 로켓 맨 상단에 중요 내용물인 위성을 보호하기 위해서 Fairing 으로 감싸고 있다. 모델을 안전하게 다른 시스템으로 전달하는 기능으로 python library 를 제공한다.
  • Pipelines: Argo workflow 기반으로 python library 를 제공하여 pipeline 을 구축할 수 있다. 예를 들면 데이터 전처리 등 반복되는 작업을 자동으로 수행할 수 있다.
  • Katib: 하이퍼 파라미터 튜닝을 자동으로 해주는 기능이다. 아래 그림과 같이 하이퍼 파라미터를 바꾸면서 결과를 그래프와 표로 보여준다.
  • KFServing:  Kubeflow 에서 제공해주는 Model Serving 기능이다.



마치며

현재 Kubeflow 의 최신 버전은 v1.4 이다. 2019년 Arrito 개발자들과 만나서 논의했을 때 (당시에 v0.3 인걸로 기억한다) v1.0 으로 올리는 것이 의미있냐고 질문을 받은 적이 있다. 고객이 오픈소스의 안정성을 의심하기 때문에 기능이 조금 미흡하더라도 v1.0 으로 올리는 것이 좋겠다는 의견을 준적이 있었는데 어느덧 버전이 v1.4 까지 나왔다.(물론 그 때 이후 한참 지나서야 v1.0 이 나왔지만)

많은 기업에서 자체 AI Platform 을 만들어서 사용하는 것으로 알고 있는데, 제 개인적인 생각으로는 지금이라도 Kubeflow 로 바꾸는 것이 좋다는 생각이다. 그 이유는 이미 모두 알고 있을 것이다.

반응형
Posted by seungkyua@gmail.com
,
반응형

Helm chart 의 Life cycle 을 이해하면 조금 더 고급스러운 chart 를 만들 수 있다. 예를 들면 이전 chart 의 애플리케이션에서 postgresql DB를 사용하기 때문에 사용자, 데이터베이스, 테이블을 생성해야 하는 경우를 생각해 보자. 차트가 배포될 때 애플리케이션이 실행되기 이전에 해당 작업들을 할 수 있다면 chart 배포 한 번으로 모든 배포를 끝낼 수 있으니 멋진 일이다.

Helm 에서는 chart 가 실행되기 이전에 혹은, 실행된 이후에 작업을 정의할 수 있도록 hook 기능을 제공한다. 이러한 hook 의 종류는 아래와 같다.



Annotation 값 설 명
pre-install Executes after templates are rendered, but before any resources are created in Kubernetes
post-install Executes after all resources are loaded into Kubernetes
pre-delete Executes on a deletion request before any resources are deleted from Kubernetes
post-delete Executes on a deletion request after all of the release's resources have been deleted
pre-upgrade Executes on an upgrade request after templates are rendered, but before any resources are updated
post-upgrade Executes on an upgrade request after all resources have been upgraded
pre-rollback Executes on a rollback request after templates are rendered, but before any resources are rolled back
post-rollback Executes on a rollback request after all resources have been modified
test Executes when the Helm test subcommand is invoked ( view test docs)



hook 을 정의하는 것은 Annotation 으로 하며, 앞에서 설명한 시나리오의 경우에는 pre-install hook 을 사용하는 것이 적절하기 때문에 "helm.sh/hook": pre-install 로 설정한다. 또한 이런 단발성 호출의 경우에는 Job 으로 설정하는 것이 좋다.

apiVersion: batch/v1
kind: Job
metadata:
...
  annotations:
    "helm.sh/hook": pre-install
    "helm.sh/hook-weight": "1"
    "helm.sh/hook-delete-policy": before-hook-creation



hook-weight 는 낮을 수록 우선순위가 높으며, hook-delete-policy 의 before-hook-creation 은 hook 으로 실행된 리소스를 다음 hook 이 실행될 때 까지 지우지 않고 남겨둔다는 의미이다. policy 는 아래와 같이 3가지가 있다.

Annotation Value Description
before-hook-creation Delete the previous resource before a new hook is launched (default)
hook-succeeded Delete the resource after the hook is successfully executed
hook-failed Delete the resource if the hook failed during execution

그럼 postgresql 을 설치하고 사용자, 데이터베이스, 테이블을 생성하는 pre-install hook 을 작성해 보자.





1. postgresql 설치

bitnami chart repo 에서 postgresql 을 다운받아 설치한다.

$ helm repo add bitnami https://charts.bitnami.com/bitnami
$ helm repo update
$ helm upgrade -i postgresql bitnami/postgresql --version 10.8.0 -n decapod-db --create-namespace \
--set postgresqlPassword=password \
--set persistence.enabled=true \
--set persistence.storageClass=rbd \
--set persistence.size=10Gi

chart 의 value 값을 필요한 부분만 override 하였다. db user 는 postgres 이며 db password는 password 로 설치했다. 테스트 환경에서는 외부 스토리지를 제공하고 있어 10Gi 로 설정하였다.

$ kubectl get pods -n decapod-db
NAME                      READY   STATUS    RESTARTS   AGE
postgresql-postgresql-0   1/1     Running   0          35h


$ kubectl get svc -n decapod-db
NAME                  TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
postgresql            ClusterIP   10.233.46.14   <none>        5432/TCP   35h
postgresql-headless   ClusterIP   None           <none>        5432/TCP   35h



2. pre-install hook 만들기

chart 가 설치될 때 한 번 실행되면 되므로 Job 타입으로 리소스를 작성한다. psql 명령을 사용할 수 있는 컨테이너 이미지를 활용하고 수행할 명령어들은 쉘 스크립트로 작성하였다.

{chart_source_home}/templates/pre-install-job.yaml

apiVersion: batch/v1
kind: Job
metadata:
  name: {{ include "tks-contract.fullname" . }}
  namespace: {{ .Values.namespace }}
  labels:
    {{- include "tks-contract.labels" . | nindent 4 }}
  annotations:
    "helm.sh/hook": pre-install
    "helm.sh/hook-weight": "-5"
    "helm.sh/hook-delete-policy": before-hook-creation
spec:
  template:
    metadata:
      name: {{ include "tks-contract.fullname" . }}
    spec:
      restartPolicy: Never
      containers:
      - name: pre-install-job
        image: "bitnami/postgresql:11.12.0-debian-10-r44"
        env:
        - name: DB_ADMIN_USER
          value: {{ .Values.db.adminUser }}
        - name: PGPASSWORD
          value: {{ .Values.db.adminPassword }}
        - name: DB_NAME
          value: {{ .Values.db.dbName }}
        - name: DB_USER
          value: {{ .Values.args.dbUser }}
        - name: DB_PASSWORD
          value: {{ .Values.args.dbPassword }}
        - name: DB_URL
          value: {{ .Values.args.dbUrl }}
        - name: DB_PORT
          value: "{{ .Values.args.dbPort }}"
        command:
        - /bin/bash
        - -c
        - -x
        - |
          # check if ${DB_NAME} database already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -lqt | cut -d \| -f 1 | grep -qw ${DB_NAME}
          if [[ $? -ne 0 ]]; then
            psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -c "CREATE DATABASE ${DB_NAME};"
          fi

          # check if ${DB_USER} user already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -tc '\du' | cut -d \| -f 1 | grep -qw ${DB_USER}
          if [[ $? -ne 0 ]]; then
            psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -c "create user ${DB_USER} SUPERUSER password '${DB_PASSWORD}';"
          fi

          # check if contracts table in tks database already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -d ${DB_NAME} -tc '\dt' | cut -d \| -f 2 | grep -qw contracts
          if [[ $? -ne 0 ]]; then
            echo """
              \c ${DB_NAME};
              CREATE TABLE contracts
              (
                  contractor_name character varying(50) COLLATE pg_catalog."default",
                  id uuid primary key,
                  available_services character varying(50)[] COLLATE pg_catalog."default",
                  updated_at timestamp with time zone,
                  created_at timestamp with time zone
              );
              CREATE UNIQUE INDEX idx_contractor_name ON contracts(contractor_name);
              ALTER TABLE contracts CLUSTER ON idx_contractor_name;
              INSERT INTO contracts(
                contractor_name, id, available_services, updated_at, created_at)
                VALUES ('tester', 'edcaa975-dde4-4c4d-94f7-36bc38fe7064', ARRAY['lma'], '2021-05-01'::timestamp, '2021-05-01'::timestamp);

              CREATE TABLE resource_quota
              (
                  id uuid primary key,
                  cpu bigint,
                  memory bigint,
                  block bigint,
                  block_ssd bigint,
                  fs bigint,
                  fs_ssd bigint,
                  contract_id uuid,
                  updated_at timestamp with time zone,
                  created_at timestamp with time zone
              );
            """ | psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER}
          fi
{chart_source_home}/values.yaml

args:
  port: 9110
  dbUrl: postgresql.decapod-db.svc
  dbPort: 5432
  dbUser: tksuser
  dbPassword: password

db:
  adminUser: postgres
  adminPassword: password
  dbName: tks



컨테이너에서 필요한 값들(db superuser admin 과 password, db url, db port 등)은 env 로 전달한다. 참고로 postgresql 은 psql 로 접속할 때 패스워드를 전달하는 아규먼트가 없다. 대신 환경 변수로 다음과 같이 설정하면 패스워드를 사용하여 접속할 수 있다. ($ export PGPASSWORD=password)

  1. 먼저 DB 에 해당 database 가 존재하는 조회하고 없으면 database 를 생성한다.
  2. DB User 가 존재하는지 조회하고 없으면 새로운 DB User 를 생성한다.
  3. Table 이 존재하는지 조회하고 없으면 Table 을 생성한다. Table 을 생성하기 위해 psql 로 접속 시에 해당 database 에 접속할 수 있지만 (-d database명 옵션 사용), "\c database명" 으로 database 를 선택할 수 있다는 것을 보여주기 위해 이 부분을 추가하였다.



chart 를 배포하면 다음과 같이 job 이 실행됨을 알 수 있다.

$ kubectl get pods -n tks
NAME                               READY   STATUS      RESTARTS   AGE
tks-contract-h5468                 0/1     Completed   0          31h


$ kubectl logs tks-contract-h5468 -n tks
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -lqt
+ cut -d '|' -f 1
+ grep -qw tks
+ [[ 0 -ne 0 ]]
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -tc '\du'
+ cut -d '|' -f 1
+ grep -qw tksuser
+ [[ 0 -ne 0 ]]
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -d tks -tc '\dt'
+ cut -d '|' -f 2
+ grep -qw contracts
+ [[ 0 -ne 0 ]]
반응형
Posted by seungkyua@gmail.com
,
