컨테이어가 사용하는 네트워크는 처음 접할 때는 어렵기 마련이다. 그러나 리눅스 네트워크 네임스페이스를 공부하고 리눅스 명령어로 이를 구현해 보면 이해가 훨씬 쉽다.

Single Network Namespace

구현하고자 하는 목표는 아래 다이어그램과 같다.

red 네트워트 네임스페이스를 만들고 인터페이스를 만들어서 ip 를 할당하고 노드에서 ping 을 통해 통신이 가능한지 확인한다.

아래의 명령어로 컨테이너 네트워크를 만들어 본다.

1. 새로운 네임스페이스 생성 (이름: red)

$ sudo ip netns add red

2. veth pair 생성

$ sudo ip link add veth1-r type veth peer veth2-r

3. veth2-r 을 red 네임스페이스로 이동

$ sudo ip link set veth2-r netns red

4. red 네임스페이스에 존재하는 veth2-r 인터페이스에 ip 주소를 세팅

$ sudo ip netns exec red ip address add 192.168.0.1 dev veth2-r

5. red 네임스페이스에 존재하는 veth2-r 인터페이스 up

$ sudo ip netns exec red ip link set dev veth2-r up

6. 노드에 존재하는 veth1-r 인터페이스 up

$ sudo ip link set dev veth1-r up

7. red 네임스페이스에 존재하는 loopback 인터페이스 up

$ sudo ip netns exec red ip link set lo up

8. 노드의 라우팅 테이블 세팅

subnet mask 가 32 이므로 바로 해당 ip 에 대해서만 veth1-r 로 향하도록 라우팅을 세팅했다. veth1-r 은 veth2-r 과 링크가 연결되어 있으므로 192.168.0.1 을 목적지로 하는 네트워크 패킷들은 red 네임스페이스 안에 존재하는 veth2-r 인터페이스로 향하게 된다.

$ sudo ip route add 192.168.0.1/32 dev veth1-r

9. red 네임스페이스의 디폴트 라우팅을 세팅

red 네임스페이스 안에서 디폴트 게이트웨이를 veth2-r 인터페이스의 ip address 로 세팅

$ sudo ip netns exec red ip route add default via 192.168.0.1 dev veth2-r

10. 네트워크 통신 확인

$ ip netns
red (id: 0)

$ sudo ip netns exec red ip address
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
74: veth2-r@if75: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 52:42:40:a9:86:8b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 192.168.0.1/32 scope global veth2-r
       valid_lft forever preferred_lft forever
    inet6 fe80::5042:40ff:fea9:868b/64 scope link
       valid_lft forever preferred_lft forever

$ ping 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=0.057 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=0.046 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=64 time=0.043 ms

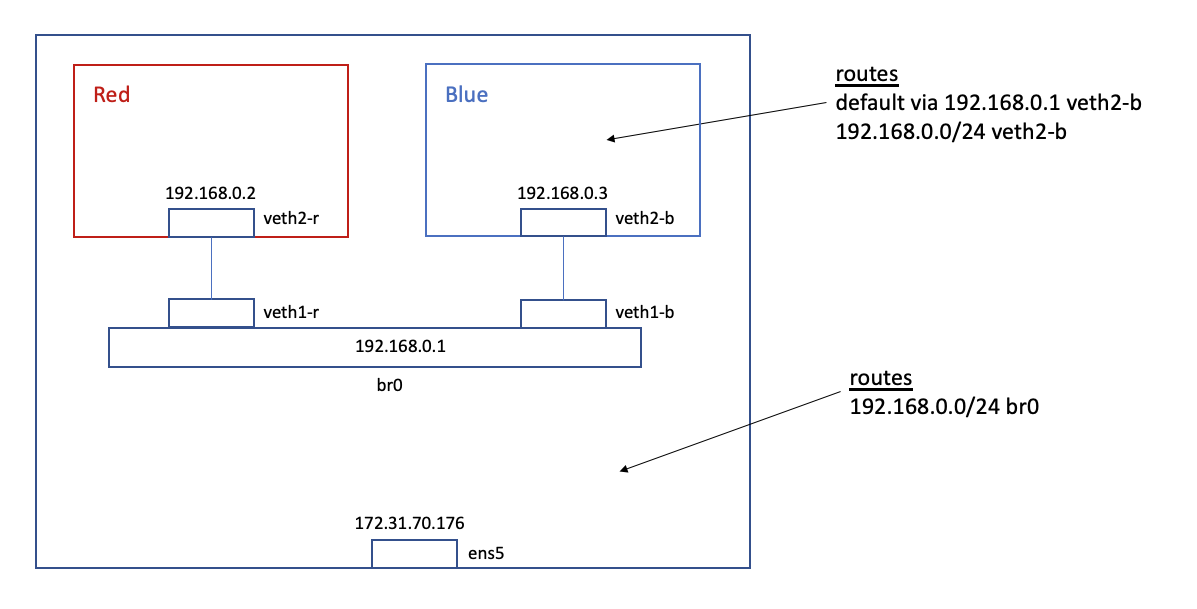

Single Network, 2 Namespaces

이번에는 하나의 노드에 2개의 네임스페이스가 있는 경우를 살펴보자. 보통 컨테이너는 하나의 노드에 2개 이상 멀티로 띄는 경우가 많기 때문에 이 번 케이스가 대부분의 컨테이너 네트워크에 맞다고 보면 된다.

1개의 네임스페이스와 다른 점은 ip 대역을 지정하고 (일반적으로 subnet mask 24 혹은 25) 리눅스 브릿지로 이를 연결하는 것이다. 그리고 브릿지에 ip 주소를 할당한 후 네임스페이스의 네트워크에서 사용할 디폴트 게이트웨이로 지정하여, 네임스페이스 내에서는 외부로 나가는 패킷을 리죽스 브릿지로 통하게 한다.

1. 네임스페이스 생성

$ sudo ip netns add red
$ sudo ip netns add blue

2. veth pair 생성

$ sudo ip link add veth1-r type veth peer name veth2-r
$ sudo ip link add veth1-b type veth peer name veth2-b

3. veth pair 를 네임스페이스로 이동

$ sudo ip link set veth2-r netns red
$ sudo ip link set veth2-b netns blue

4. 네트워크 네임스페이스 내에 있는 인터페이스에 ip 주소 세팅

$ sudo ip netns exec red ip address add 192.168.0.2/24 dev veth2-r
$ sudo ip netns exec blue ip address add 192.168.0.3/24 dev veth2-b

5. 네트워크 네임스페이스 내에 있는 인터페이스를 up

$ sudo ip netns exec red ip link set dev veth2-r up
$ sudo ip netns exec blue ip link set dev veth2-b up

6. 리눅스 브릿지 생성

 $ sudo ip link add name br0 type bridge

7. 네트워크 네임스페이스 인터페이스를 브릿지에 연결

$ sudo ip link set dev veth1-r master br0
$ sudo ip link set dev veth1-b master br0

8. 네트워크 네임스페이스 인터페이스를 up

$ sudo ip link set dev veth1-r up
$ sudo ip link set dev veth1-b up

9. 브릿지에 ip 주소 할당

$ sudo ip address add 192.168.0.1/24 dev br0

10. 브릿지 up

$ sudo ip link set dev br0 up

red 네임스페이스에서 blue 네임스페이스로 ping 테스트

$ sudo ip netns exec red ping 192.168.0.3
PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.

ping 은 통신이 안되고 있다. 원인이 무엇일까?

위의 통신은 아래의 경로를 지난다.

red 네임스페이스 -> root 1번 프로세스의 노드 네임스페이스 -> blue 네임스페이스

즉, red 네임스페이스의 iptables, 노드 네임스페이스의 iptables, blue 네임스페이스의 iptables 를 모두 지난다. 그러므로 각 iptables 의 filter 체인을 모두 확인해야 한다.

1. red 네임스페이스의 iptables 은 밖으로 나가는 출발점 이고, 응답을 받아야 하므로 OUTPUT filter 체인과 INPUT 체인이 열려 있는지를 확인한다.
2. 노드 네임스페이스의 iptables 는 네트워크를 경유하는 곳이므로 FORWARD filter 체인이 열려있는지 확인한다. (지금의 경우에만 그렇고 서버에 접속하고 여러 작업을 하므로 INPUT, OUTPUT 이 모두 열려 있어야 한다.)
3. blue 네임스페이스는 iptables 는 패킷을 받고 응답을 줘야 하므로 INPUT filter 체인과 OUTPUT 체인이 열려있는지 확인한다.

## red 네임스페이스
$ sudo ip netns exec red iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

## 노드 네임스페이스
$ sudo iptables -S
-P INPUT ACCEPT
-P FORWARD DROP
-P OUTPUT ACCEPT
...

## blue 네임스페이스
$ sudo ip netns exec blue iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

노드 네임스페스의 FOWARD filter 가 DROP 으로 되어 있다. 이를 ACCEPT 로 변경해 준다.

$ sudo iptables -P FORWARD ACCEPT

한가지가 더 있다. 다음과 같이 sysctl 로 forward 를 열어줘야 한다.

아래의 값이 0 일 경우 이를 1로 변경해 준다.

$ sudo sysctl -a | grep -i net.ipv4.ip_forward
net.ipv4.ip_forward = 0

$ sudo vi /etc/sysctl.d/99-sysctl.conf
net.ipv4.ip_forward=1

$ sudo sysctl -p

이제 red 네임스페이스에서 blue 네임스페이스로 ping 테스트를 다시 하면 성공함을 알 수 있다.

$ sudo ip netns exec red ping 192.168.0.3
PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.
64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.077 ms
64 bytes from 192.168.0.3: icmp_seq=2 ttl=64 time=0.063 ms
64 bytes from 192.168.0.3: icmp_seq=3 ttl=64 time=0.062 ms

red, blue 네임스페이스에서 외부로의 ping 테스트

노드 내부 간의 ping 테스트는 성공했으나 외부 통신은 여전히 실패한다.

$ sudo ip netns exec red ping 8.8.8.8
ping: connect: Network is unreachable

이유는 간단하다. red 네임스페이스에서 밖으로 나가는 route 경로를 지정하지 않았기 때문이다. 디폴트 게이트웨이를 아래와 같이 각각 추가해 준다.

$ sudo ip netns exec red ip route add default via 192.168.0.1 dev veth2-r
$ sudo ip netns exec blue ip route add default via 192.168.0.1 dev veth2-b

그리고 중요한 내용 하나가 더 있다.

외부에서는 node 까지는 알 수 있지만 실제로 내부의 red 네임스페이스에 대해서는 알지 못한다.

그렇기 때문에 네임스페이스 안에서 노드 밖으로 패킷이 나갈 때는 source address 를 node 의 address 로 변경해줘야 한다. 이를 masquerade 라고 하며 아래와 같이 노드에서 iptables 의 nat 테이블에 등록하면 된다.

$ sudo iptables -t nat -A POSTROUTING -s 192.168.0.0/24 ! -o br0 -j MASQUERADE

이제 다시 외부 통신을 테스트 해보면 성공함을 알 수 있다.

$ sudo ip netns exec red ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=103 time=32.6 ms

$ sudo ip netns exec blue ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=103 time=32.5 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=103 time=32.5 ms

참고: https://www.youtube.com/watch?v=6v_BDHIgOY8&t=1561s (Container Networking From Scratch - Kristen Jacobs)

이번에는 docker 이미지 최적화에 대해서 설명하겠습니다.

이미지 최적화를 위해서는 다음의 3가지를 잘 활용하면 됩니다.

1. 레이어를 줄이기 위해서 다중 RUN 명령어는 하나의 RUN 명령어로 구성
2. 파일 복사와 라이브러리 Install 은 순서가 중요
3. 컴파일과 같은 작업은 Multistep build 를 이용

alpine linux 로 nginx 를 실행시기 위한 방법으로 다음과 같은 docker 이미지를 만들 수 있습니다.

먼저, nginx.conf 파일을 로컬 컴퓨터에 생성합니다.

$ vi nginx.conf

user www;
worker_processes auto;

error_log /var/log/nginx/error.log warn;
pid /var/run/nginx.pid;

events {
    worker_connections 1024;
}

http {
    include /etc/nginx/mime.types;
    default_type application/octet-stream;
    sendfile on;
    access_log /var/log/nginx/access.log;
    keepalive_timeout 3000;
    server {
       listen 80;
       root /www;
       index index.html index.htm;
       server_name localhost;
       client_max_body_size 32m;
       error_page 500 502 503 504 /50x.html;
       location = /50x.html {
             root /var/lib/nginx/html;
       }
    }
}

다음은 간단한 index.html 입니다.

$ vi index.html

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="utf-8" />
    <title>HTML5</title>
</head>
<body>
    Server is online
</body>
</html>

이 두 파일을 활용한 Dockerfile 은 다음과 같습니다.

$ vi Dockerfile

FROM alpine:3.8
RUN apk update
RUN apk add --no-cache nginx
RUN adduser -D -g 'www' www
RUN mkdir /www
RUN chown -R www:www /var/lib/nginx
RUN chown -R www:www /www

COPY nginx.conf /etc/nginx/nginx.conf
COPY index.html /www/index.html

ENTRYPOINT ["nginx"]
CMD ["-g", "daemon off;"]

docker 이미지를 빌드하고 실행시키면 index.html 결과를 얻을 수 있습니다.

$ sudo docker build -t seungkyua/nginx-alpine .

$ docker run -d -p 30080:80 --name nginx-alpine seungkyua/nginx-alpine

$ curl http://localhost:30080

하나의 RUN 명령어로 구성

여기서 첫번째 이미지 최적화 포인트가 보입니다.

앞의 Dockerfile 에서 하나의 RUN 은 하나의 이미지 레이어가 되므로 이것을 하나로 다음과 같이 줄일 수 있습니다.

RUN apk update && \

    apk add --no-cache nginx && \

    adduser -D -g 'www' www && \

    mkdir /www && \

    chown -R www:www /var/lib/nginx && \

    chown -R www:www /www

이번에는 nodejs docker 이미지를 만들어 보겠습니다.

$ package.json
{
    "name": "docker_web_app",
    "version": "1.0.0",
    "description": "Node.js on Docker",
    "private": true,
    "author": "Seungkyu Ahn <seungkyua@gmail.com>",
    "main": "server.js",
    "scripts": {
       "start": "node server.js"
    },
    "dependencies": {
       "express": "^4.16.1"
    }
}

$ vi server.js

'use strict';

const express = require('express');

const PORT = 8080;

const HOST = '0.0.0.0';

const app = express();

app.get('/', (req, res) => {

  res.send('Hello world\n');

});

app.listen(PORT, HOST);

console.log(`Running on http://${HOST}:${PORT}`);

$ vi Dockerfile

FROM node:8

RUN mkdir -p /app

COPY package*.json /app/

WORKDIR /app

COPY . /app

RUN npm install --only=production

EXPOSE 8080

CMD [ "npm", "start" ]

파일 COPY 와 관련 라이브러리 설치 순서가 중요

위의 Dockerfile 의 경우 현재 디렉토리 소스를 COPY 한 후에 npm install 을 수행합니다.

docker 이미지는 변경된 레이어만 build 되지만 연관된 하위 레이어까지 build 됩니다.

여기서는 현재 디렉토리 소스가 변경되면 npm install 을 매번 다시 수행합니다.

그러므로 일단 package 설치를 먼저하고 COPY 를 나중에 하면 package 설치 내용이 변경되지 않는다면 npm install 은 캐시를 바로 사용하여 설치하지 않습니다.

RUN npm install --only=production

COPY . /app

마지막으로, 컴파일 하는 소스의 docker 이미지를 살펴보겠습니다.

$ vi hello.c

#include <stdio.h>

int main () {

  printf ("Hello, world!\n");

  return 0;

}

$ vi Dockerfile

FROM alpine:3.8

RUN apk update && \

    apk add --update alpine-sdk

RUN mkdir -p /app

COPY . /tmp

WORKDIR /tmp

RUN gcc hello.c -o hello

ENTRYPOINT ["/tmp/hello"]

Multistep build 활용

위의 경우에 c 컴파일을 하기 위해 c 컴파일로가 들어있는 sdk 패키지를 설치하고 바이너리 파일로 컴파일을 하므로 이미지 사이즈가 커집니다.

여기서 build 단계를 활용하면 sdk 패키지는 제외하고 최종 바이너리 파일만 docker 이미지에 넣을 수 있습니다.

$ vi Dockerfile

FROM alpine:3.8 AS build

RUN apk update && \

    apk add --update alpine-sdk

RUN mkdir -p /app

COPY . /tmp

WORKDIR /tmp

RUN gcc hello.c -o hello

FROM alpine:3.8

COPY --from=build /tmp/hello /app/hello

ENTRYPOINT ["/app/hello"]

아래 이미지 사이즈는 build 스텝을 활용하지 않은 파일 사이즈와 활용한 사이즈의 차이입니다.

seungkyua/c-hello-world      176MB

seungkyua/c-hello-world      4.42MB

docker 이미지가 어떻게 구성되는지 이해하기 위해서는 Copy-on-write 정책을 이해해야 합니다.

아래와 같은 Dockerfile 이 있고 이를 이미지로 만들었을 때 이미지가 차지하는 스토리지 구성은 다음과 같습니다.

(아래 Dockerfile 은 sample 파일로 make tool 까지 있다고 가정합니다.)

FROM ubuntu:15.04
COPY . /app
RUN make /app
CMD python /app/app.py

이미지 출처: https://docs.docker.com/v17.09/engine/userguide/storagedriver/images/container-layers.jpg

가장 아래 레이어 d3a1f33e8a5a 는 ubuntu:15.04 이미지 입니다.

그 다음 바로 위의 c22013c84729 는 현재 디렉토리의 이하의 모든 소스를 /app 디렉토리 아래 복사한 이미지 레이어입니다. (COPY . /app 명령에 의한)

d74508fb6632 는 RUN make /app 가 실행된 이미지 레이어이고, 마지막으로 91e54dfb1179 는 CMD python /app/app.py 이미지 레이어입니다.

Dockerfile 에서 하나의 명령어는 하나의 이미지 레이어 이며, 여기까지 이미지는 Read Only 이미지로 컨테이너가 실행되어도 바꿀 수 없습니다.

위의 Dockerfile 로 만든 이미지로 컨테이너가 실행되면 제일 상단의 Container Layer 로 Thin Read/Write 스토리지가 생기며, 여기에만 데이터 쓰기가 가능합니다.

같은 이미지로 컨테이너 인스턴스를 여러 개 실행시켜도 이미지는 공유하며 Container Layer 만 각 인스턴스별로 생겨 자신의 쓰기 스토리지가 생기는 구조이며, 기본적으로 컨테이너가 실행되면서 생긴 스토리지는 실행된 컨테이너가 삭제될 때 같이 삭제됩니다.

위의 Dockerfile 에서 두번째 라인이 현재 디렉토리를 /app 아래로 복사는 명령어에서 현재 디렉토리에 있는 파일이 변경되었다고 가정해 봅시다.

다시 이미지를 만들 경우 맨아래 d74508fb6632 이미지 레이어는 링크로 그대로 활용되고, c22013c84729 이미지 레이어를 먼저 복사하고(copy), 수정된 파일들을 /app 디렉토리 아래로 복사하는(write) 부분이 일어나며 그 이후의 이미지 레이어들은 계속 실행됩니다.

Dockerfile 을 작성할 때 기본 예약 명령어는 다음과 같습니다.

FROM nginx:alpine

nginx 이미지의 alpine 태그를 Base 이미지로 사용합니다.

RUN mkdir -p /app

mkdir -p /app 명령을 실행합니다. shell 명령어를 쓸 때 사용합니다.

ADD source.tar /app/

source.tar 를 /app 디렉토리 아래에 풉니다.

ADD http://ahnseungkyu.com/release /data/

인터넷의 http://ahnseungkyu.com/release 파일을 /data 디렉토리 아래에 다운받습니다.

COPY . /app

현재 디렉토리의 모든 파일과 하위 디렉토리를 /app 디렉토리 아래로 복사합니다.

COPY ./conf /app/conf

conf 디렉토리 아래의 모든 파일과 하위 디렉토리를 /app/conf 디렉토리 아래로 복사합니다.

COPY ./*.js /app/

현재 디렉토리으 모든 js 파일을 /app 디렉토리 아래로 복사합니다.

추가로 Dockerfile 을 작성할 때 가장 기본이 되는 CMD 와 ENTRYPOINT 의 차이에 대해서 알아보겠습니다.

Dockerifle 에서는 기본적으로 최소 하나의 CMD 혹은 ENTRYPOINT 가 있어야 하며, 둘 다 있을 수 도 있습니다.

즉, docker 를 실행할 때 CMD 로 호출하거나 ENTRYPOINT 로 호출 할 수 있습니다.

아래 alpine ping Dockerfile 을 예로 살펴보겠습니다.

From alpine:latest

RUN apk update && apk add --update iputils \

  && rm -rf /var/cache/apk/*

CMD ["ping", "-c", "3", "8.8.8.8"]

여기서는 CMD 를 사용하여 ping -c 3 8.8.8.8 명령어를 실행했습니다.

docker 이미지를 만들고 실행해보면 결과가 잘 나옵니다.

$ sudo docker build -t seungkyua/alpine-sample .

$ sudo docker run --name alipine-sample --rm -it seungkyua/alpine-sample

이것을 ENTRYPOINT 사용으로 바꾸면 다음과 같습니다.

From alpine:latest

RUN apk update && apk add --update iputils \

  && rm -rf /var/cache/apk/*

ENTRYPOINT ["ping", "-c", "3", "8.8.8.8"]

똑같이 결과가 나타납니다.

그럼 이 둘의 차이는 무엇일까요? 그건 둘 다 사용했을 때 알 수 있습니다. 다음과 같이 바꿔보겠습니다.

From alpine:latest

RUN apk update && apk add --update iputils \

  && rm -rf /var/cache/apk/*

ENTRYPOINT ["ping"]

CMD ["-c", "3", "8.8.8.8"]

결과가 똑같습니다. 하지만 여기서 아래와 같이 docker 를 실행할 때 8.8.8.8 을 맨 뒤에 추가하면 결과가 달라집니다.

$ sudo docker run --name alipine-sample --rm -it seungkyua/alpine-sample 8.8.8.8

마지막의 CMD 부분이 argument 로 처리 되는데 8.8.8.8 이라는 argument 가 override 되어 -c 3 8.8.8.8 부분이 8.8.8.8 로 되어 버립니다.

결과적으로 ENTRYPOINT 와 CMD 를 함께 쓰는 경우는 CMD argument 를 override 하고 싶을 때 사용할 수 있기 때문에 가능하면 둘 다 사용하는 방법을 추천드립니다.

PID namespace 외에 Network namespace 를 알아보겠습니다.

처음 글을 시작한 의도는 docker 를 잘 활용하자는 의미였는데 하다보니 아직 그 내용은 들어가 보지도 못했네요.

개발자나 운영자들은 잘 인식하지 못하지만 linux 의 Network 는 모두 namespace 구조하에 움직이고 있습니다.

기본적으로 host 기반으로 사용하는 network 의 namespace 는 1 입니다. 그리고 docker 가 실행되면 docker process 에 대해서 내부적인 network 를 사용합니다.

network namespace 와 network namespace 간의 연결은 virtual ethernet (veth) 를 사용하여 연결합니다. 즉, veth pair 를 만들어서 하나는 docker 내부에 다른 하나는 host 로 하여 서로 네트워크로 연결하고 host 에 있는 veth 는 host 의 bridge 로 연결하면 docker 내부에서 host 의 bridge 로 연결이 됩니다.

docker 컨테이너 (eth0)  <-> host veth  <->  host bridge (docker0)  <->  host network (ens2f0)

먼저, host veth 의 리스트를 보겠습니다.

$ sudo ip addr show

15479: vethf5fa5c1@if15478: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP

    link/ether 32:83:61:96:55:4a brd ff:ff:ff:ff:ff:ff link-netnsid 1

15481: veth4667f7d@if15480: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP

    link/ether 56:39:6e:41:3d:50 brd ff:ff:ff:ff:ff:ff link-netnsid 0

15483: vethd61c546@if15482: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP

    link/ether b2:4a:88:71:d0:03 brd ff:ff:ff:ff:ff:ff link-netnsid 2

15489: vethbe5dd5b@if15488: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker_gwbridge state UP

    link/ether fe:85:37:ac:ea:76 brd ff:ff:ff:ff:ff:ff link-netnsid 4

15493: veth66998b7@if15492: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP

    link/ether 42:5f:03:92:45:9d brd ff:ff:ff:ff:ff:ff link-netnsid 5

총 5개가 보이는데 이중 하나는 docker gateway bridge 로 연결되고 나머지 4개는 1:1 로 각각 docker 내부의 eth0 와 연결되어 있습니다.

이를 좀 쉽게 찾기 위해서 veth.sh 파일을 만들었습니다.

위 파일을 실행하면 아래와 같이 나옵니다.

veth4667f7d: is paired with eth0@if15481 on b75a945f84fa

veth66998b7: is paired with eth0@if15493 on 67246d3e1c68

vethd61c546: is paired with eth0@if15483 on 87faa6bacbba

vethf5fa5c1: is paired with eth0@if15479 on 0b4bc5ba78f9

마지막에 보이는 것은 docker id 입니다.

host 의 docker0 bridge 가 어떻게 연결되어 있는 지는 brctl 로 알 수 있습니다.

$ sudo yum install -y bridge-utils

$ sudo brctl show

docker0 bridge 가 어떻게 host 의 외부 네트워크로 나가는 지는 iptables 와 routing 을 보면 알 수 있습니다.

$ sudo iptables -t nat -S

-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE

source 가 docker 내부 ip 대역이고 host 입장에서 패킷이 나가는 인터페이스가  docker0 가 아니면 jump 를 하고 host의 ip 로 변경해서 (masquerade) 나가라고 되어 있습니다.

$ netstat -rn

Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface

0.0.0.0            192.168.30.1    0.0.0.0           UG        0 0          0 ens2f0

172.17.0.0        0.0.0.0            255.255.0.0     U         0 0          0 docker0

172.18.0.0        0.0.0.0            255.255.0.0     U         0 0          0 docker_gwbridge

그리고 위와 같이 외부로 나갈 때는 default gateway 로 외부로 나가게 됩니다.

Kubernetes 는 여러 컨테이너를 관리할 수 있습니다. 그 이유는 kubernetes kubelet 과 컨테이너 데몬이 정해진 spec 에 따라 gRPC 통신을 하기 때문입니다.  Kubernetes 는 여러 컨테이너를 적용할 수 있는데 rkt, docker, CRI-O 등이 있습니다. 이중에서 가장 많이 사용하는 Docker 에 대해서 설명하고자 합니다.

앞서 kubespray 사용에 대해서 설명이 있는데, 여기를 보면 Production Level 로 사용 가능한 CentOS, RedHat, Ubuntu에 맞게 docker 를 쉽게 설치할 수 있습니다. 여기서는 Docker 를 이미 설치한 후에 어떻게 Docker 를 잘 활용할 수 있는지에 대해서 설명합니다.

1. dockerd config option reload

대부분의 Linux 는 이제 systemd 를 활용하고 있습니다. 그렇기 때문에 docker 데몬 실행은 systemd 에 설치된 docker.service 를 보면 됩니다. 디렉토리는 둘 중에 하나를 찾아보면 됩니다.

/etc/systemd/system/multi-user.target.wants/docker.service

/etc/systemd/system/docker.service

제 환경은 CentOS 로 이렇게 정의가 되어 있습니다.

MountFlags=shared

EnvironmentFile=-/etc/sysconfig/docker

ExecStart=/usr/bin/dockerd $DOCKER_OPTS

ExecReload=/bin/kill -s HUP $MAINPID

dockerd 의 환경 파일로 /etc/sysconfig/docker 를 읽게 되어 있고 해당 파일은 아래 옵션으로 정의되어 있습니다.

DOCKER_OPTS="--storage-driver=overlay2 --insecure-registry docker-registry:5000 --insecure-registry oreo:5000"

이 경우 systemctl restart docker.service 를 하면 dockerd 가 restart 되는데 문제는 이미 실행되고 있는 docker 컨테이너가 영향을 받아 stop 으로 빠집니다. (kubernetes 의 deployment, daemonset, statefulset 혹은 docker 의 --restart=always 가 아닌 경우) 그러므로, docker 옵션만 reload 해야 기존의 실행되고 있는 컨테이너가 영향을 받지 않습니다.

docker option reload 는 SIGHUP 을 보내면 됩니다.

$ sudo kill -SIGHUP $(pidof dockerd)

하지만, 지금의 세팅으로는 다시 올라오지 않습니다.

dockerd 로그를 보면 다음과 같습니다. 로그는 다음 명령어로 볼 수 있습니다.

$ sudo journalctl --no-pager -u docker.service

kube-deploy dockerd[16391]: time="2018-10-27T18:36:17.767207453+09:00" level=info msg="Got signal to reload configuration, reloading from: /etc/docker/daemon.json"

kube-deploy dockerd[16391]: time="2018-10-27T18:36:17.767283042+09:00" level=error msg="open /etc/docker/daemon.json: no such file or directory"

디폴트로 dockerd 옵션은 /etc/docker/daemon.json 파일을 읽기 때문에 옵션  reload  가 안되는 문제가 있습니다.

이를 해결하기 위해서 다음과 같이 변경해 보겠습니다.

docker.service 에 정의된 EnvironmentFile 의 변수를 daemon.json 으로 옮기겠습니다.

/etc/systemd/system/multi-user.target.wants/docker.service

EnvironmentFile=-

$ sudo mkdir -p /etc/docker

$ sudo vi /etc/docker/daemon.json

{

    "storage-driver": "overlay2",

    "insecure-registries": ["docker-registry:5000", "oreo:5000"]

}

docker.service 를 바꿨으니 어쩔 수 없이 한 번의 docker restart 는 해야 합니다.

$ sudo systemctl daemon-reload

$ systemctl restart docker.service

이제 현재의 dockerd option 이 어떤지 보겠습니다.

$ sudo docker system info

Storage Driver: overlay2

Insecure Registries:

  docker-registry:5000

  oreo:5000

  127.0.0.0/8

Insecure Registries 의 oreo:5000 을 제거하고 싶다면 다음과 같이 daemon.json 에서 변경하면 됩니다.

{

    "storage-driver": "overlay2",

    "insecure-registries": ["docker-registry:5000"]

}

그리고 SIGHUP 을 보내서 option reload 를 하면 새로운 옵션이 적용됩니다.

$ sudo kill -SIGHUP $(pidof dockerd)

dockerd 옵션에 oreo:5000 이 Insecure Registries 에서 빠져 있는 것을 볼 수 있습니다.

$ sudo docker system info

Storage Driver: overlay2

Insecure Registries:

  docker-registry:5000

  127.0.0.0/8

ca-key.pem -> ca.pem

server-key.pem -> server.csr -> server.csr + (ca-key.pem + ca.pem) -> server.cert

client-key.pem -> client.csr -> client.csr + (ca-key.pem + ca.pem) -> client.cert

[ CA 생성 ]

1. ca-key.pem => ca.pem    (ca.crt: client ca 파일)

[ Server Cert 생성 ]

1. server-key.pem => server.csr    (Common Name : e.g. server FQDN 이 중요)

2. ca-key.pem + ca.pem + server.csr => server-cert.pem (server.cert: 서버 cert 파일)

3. server-key.pem 의 phrase 를 삭제 (server.key: 서버 private key 파일)

4. 퍼미션 수정

[ Docker 데몬 설정 ]

Ubuntu, Debian : /etc/default/docker

RHEL, Fedora    : /etc/sysconfig/docker

systemd 버전     : /usr/lib/systemd/system/docker.service

[ systemd Docker Server 실행 ]

ExecStart=/usr/bin/docker -d -H tcp://0.0.0.0.2376 --tlsverify --tlscacert=/etc/docker/ca.pem --tlscert=/etc/docker/server-cert.pem --tlskey=/etc/docker/server-key.pem

[ Docker 데몬 reload 및 재시작 필요 ]

$ sudo systemctl --system daemon-reload

[ Client Cert 생성 ]

1. client-key.pem => client.csr

2. Client 인증 속성 추가

3. ca-key.pem + ca.pem + client.csr => client-cert.pem

4. client-key 의 phrase 를 삭제

[ Docker 클라이언트에 ssl 설정 ]

# server

# sudo docker -d --tlsverify --tlscacert=ca.pem --tlscert=server-cert.pem \

--tlskey=server-key.pem -H=0.0.0.0:4243

# client -- note that this uses --tls instead of --tlsverify, which I had trouble with

# docker --tls --tlscacert=ca.pem --tlscert=client-cert.pem --tlskey=client-key.pem \

-H=dns-name-of-docker-host:4243
