kubernetes 에 서비스를 올릴 때 Service 의 Type 으로 LoadBalancer 를 선택하면 cloud 에서 자동으로 LB (external-ip ) 가 생성되어 서비스 pod 에 연결된다. 어떻게 Kubernetes 에서 설정한 값이 cloud 에 연결될까? 이는 Cloud Provider 가 있어 가능하다.

Cloud Provider 는 초기에 Kubernetes Controller 에 포함되어 있다. 하지만 지금은 External Kubernete Cloud Provider 로 Kubernetes 에서 제외되었으며, 이전 Kubernetes Controller 에 포함된 Cloud Provider 는 Legacy Cloud Provider 로 불리고 있다.

AWS Cloud Provider 의 경우에는 아직 1.23 (Kubernetes 와 같이 버전을 맞춰가고 있음) alpha 버전이라 아직은 Legacy Cloud Provider 를 사용하는 것이 안정적이다.

aws 에서는 아래의 순서대로 적용한다.

  1. IAM Policy, Role 생성
  2. VPC, Subnet, Routing Table, Internet Gateway, Nat Gateway 생성
  3. VM 생성
  4. aws resource 에 Tag 적용
  5. Kubernetes Cluster 생성

1. IAM Policy, Role 생성

Control plane 과 Node 2개의 Policy 를 생성한다.

Control Plane Policy

control node 에서 사용할 policy 이다.

정책명: control-plane.cluster-api-provider-aws.sigs.k8s.io

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "autoscaling:DescribeAutoScalingGroups",
        "autoscaling:DescribeLaunchConfigurations",
        "autoscaling:DescribeTags",
        "ec2:DescribeInstances",
        "ec2:DescribeRegions",
        "ec2:DescribeRouteTables",
        "ec2:DescribeSecurityGroups",
        "ec2:DescribeSubnets",
        "ec2:DescribeVolumes",
        "ec2:DescribeAvailabilityZones",
        "ec2:CreateSecurityGroup",
        "ec2:CreateTags",
        "ec2:CreateVolume",
        "ec2:ModifyInstanceAttribute",
        "ec2:ModifyVolume",
        "ec2:AttachVolume",
        "ec2:AuthorizeSecurityGroupIngress",
        "ec2:CreateRoute",
        "ec2:DeleteRoute",
        "ec2:DeleteSecurityGroup",
        "ec2:DeleteVolume",
        "ec2:DetachVolume",
        "ec2:RevokeSecurityGroupIngress",
        "ec2:DescribeVpcs",
        "elasticloadbalancing:AddTags",
        "elasticloadbalancing:AttachLoadBalancerToSubnets",
        "elasticloadbalancing:ApplySecurityGroupsToLoadBalancer",
        "elasticloadbalancing:CreateLoadBalancer",
        "elasticloadbalancing:CreateLoadBalancerPolicy",
        "elasticloadbalancing:CreateLoadBalancerListeners",
        "elasticloadbalancing:ConfigureHealthCheck",
        "elasticloadbalancing:DeleteLoadBalancer",
        "elasticloadbalancing:DeleteLoadBalancerListeners",
        "elasticloadbalancing:DescribeLoadBalancers",
        "elasticloadbalancing:DescribeLoadBalancerAttributes",
        "elasticloadbalancing:DetachLoadBalancerFromSubnets",
        "elasticloadbalancing:DeregisterInstancesFromLoadBalancer",
        "elasticloadbalancing:ModifyLoadBalancerAttributes",
        "elasticloadbalancing:RegisterInstancesWithLoadBalancer",
        "elasticloadbalancing:SetLoadBalancerPoliciesForBackendServer",
        "elasticloadbalancing:AddTags",
        "elasticloadbalancing:CreateListener",
        "elasticloadbalancing:CreateTargetGroup",
        "elasticloadbalancing:DeleteListener",
        "elasticloadbalancing:DeleteTargetGroup",
        "elasticloadbalancing:DescribeListeners",
        "elasticloadbalancing:DescribeLoadBalancerPolicies",
        "elasticloadbalancing:DescribeTargetGroups",
        "elasticloadbalancing:DescribeTargetHealth",
        "elasticloadbalancing:ModifyListener",
        "elasticloadbalancing:ModifyTargetGroup",
        "elasticloadbalancing:RegisterTargets",
        "elasticloadbalancing:DeregisterTargets",
        "elasticloadbalancing:SetLoadBalancerPoliciesOfListener",
        "iam:CreateServiceLinkedRole",
        "kms:DescribeKey"
      ],
      "Resource": [
        "*"
      ]
    }
  ]
}

Node Policy

일반 Node 에 대한 policy 이다.

정책명: nodes.cluster-api-provider-aws.sigs.k8s.io

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "ec2:DescribeInstances",
        "ec2:DescribeRegions",
        "ecr:GetAuthorizationToken",
        "ecr:BatchCheckLayerAvailability",
        "ecr:GetDownloadUrlForLayer",
        "ecr:GetRepositoryPolicy",
        "ecr:DescribeRepositories",
        "ecr:ListImages",
        "ecr:BatchGetImage"
      ],
      "Resource": "*"
    }
  ]
}

policy 를 생성했으면 이제 Role 을 생성한다.

Control plane Role

Policy 를 활용할 수 있는 Role 을 만들어서 Policy 와 연결한다.

Role 명: control-plane.cluster-api-provider-aws.sigs.k8s.io

연결할 Policy 리스트
- control-plane.cluster-api-provider-aws.sigs.k8s.io
- nodes.cluster-api-provider-aws.sigs.k8s.io

Node Role

Role 명: nodes.cluster-api-provider-aws.sigs.k8s.io

연결할 Policy 리스트
- nodes.cluster-api-provider-aws.sigs.k8s.io

2. VPC, Subnet, Routing Table, Internet Gateway, Nat Gateway 생성

서울 리전의 경우 VPC 를 1개 만들고, public 용도의 subnet 4개, private 용도의 subnet 4개를 만든다.

Internet Gateway 1개를 만들어서 public subnet 에 연결하고, Nat Gateway 4개를 만들어서 각각 private subnet 에 연결한다.

Routing Table 은 subnet 갯수에 맞는 8개를 만들어서 각각 연결한다. private 용 4개의 Routing table 은 0.0.0.0/0 → nat gateway 를 대상으로 설정하고, public 용 4개의 Routing table 은 0.0.0.0/0 → internet gateway 대상으로 설정한다.

1. vpc : 1개
   - vpc

2. subent : 8개
   - public-subnet-a
   - public-subnet-b
   - public-subnet-c
   - public-subnet-d
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c
   - private-subnet-d

3. internat gateway : 1개
   - igw

4. Nat Gateway : 4개
   - nat-private-a
   - nat-private-b
   - nat-private-c
   - nat-private-d

5. Routing Table : 4개
   - rt-public-a (0.0.0.0/0 -> igw)
   - rt-public-b (0.0.0.0/0 -> igw)
   - rt-public-c (0.0.0.0/0 -> igw)
   - rt-public-d (0.0.0.0/0 -> igw)
   - rt-priabe-a (0.0.0.0/0 -> nat-private-a)
   - rt-priabe-b (0.0.0.0/0 -> nat-private-b)
   - rt-priabe-c (0.0.0.0/0 -> nat-private-c)
   - rt-priabe-d (0.0.0.0/0 -> nat-private-d)

3. VM 생성

VM 은 Controler Plane 3대는 각 private subnet 에 1대씩 생성하고(subnet 1개는 남는다), Node 용 4대는 각 private subnet 1대씩 생성하다.

bastion 노드로 public subnet 에 1대 생성한다.

1. bastion VM 1대
   - public-subnet-a

2. Control Plane VM 3대
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c

3. Node VM 4대
   - private-subnet-a
   - private-subnet-b
   - private-subnet-c
   - private-subnet-d

4. Aws Resource 에 Tag 설정

aws cloud provider 가 리소스를 파악하기 위해서는 aws 에 적절한 값을 설정해야 한다.

4-1. VM 에 IAM Role 을 할당

VM 에서 권한을 얻기 위해서는 반드시 IAM Role 을 할당해야 한다.

Control node 에는 control-plane.cluster-api-provider-aws.sigs.k8s.io role 을 할당한다.

일반 Node 에는 nodes.cluster-api-provider-aws.sigs.k8s.io role 을 할당한다.

4-2 VM 에 Tag 설정

VM 에는 Kubernetes Cluster Name 을 Tag 로 지정한다. kubernetes.io/cluster/<cluster name> 과 같이 지정하는데 Cluster Name 은 Kubernetes 를 설치할 때 지정할 수 있다. 기본 값은 cluster.local 인데 여기서는 ahnsk 로 이름을 지정하였다.

그리고 vm 의 역할을 지정해야 하는데 Controler Node 는 control-plane 으로, Node 는 node 로 지정한다.

4-3. Subnet 에 Tag 설정

Load Balancer 를 핸들링 하기 위해서 Kubernetes Cluster 가 어느 Subnet 과 Routing Table 을 사용해야 하는지 알아야 한다.

주의해야 할 점은 public subnet 의 경우 [kubernetes.io/role/elb](http://kubernetes.io/role/elb) 이지만, private subnet 의 경우에는 [kubernetes.io/role/internal-elb](http://kubernetes.io/role/internal-elb) 로 해야 한다.

4-4. Routing Table 에 Tag 설정

5. Kubernetes Cluster 생성

Kubernetes cluster 이름은 앞에서 설명했듯이 ahnsk 로 설정한다.

kubeadm 혹은 kubespray 를 사용할 수 있으며 여기서 생성 방법을 생략한다.

aws cloud provider 를 활성화 하기 위해서는 API Server, Controller, Kubelet 에 --cloud-provider=aws 옵션을 추가해야 한다.

kube-apiserver.yaml

apiVersion: v1
kind: Pod
metadata:
  annotations:
    kubeadm.kubernetes.io/kube-apiserver.advertise-address.endpoint: 172.31.22.52:6443
  creationTimestamp: null
  labels:
    component: kube-apiserver
    tier: control-plane
  name: kube-apiserver
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-apiserver
    - --advertise-address=172.31.22.52
...
    **- --cloud-provider=aws**
...
    image: registry.k8s.io/kube-apiserver:v1.24.6
...

kube-controller-manager.yaml

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    component: kube-controller-manager
    tier: control-plane
  name: kube-controller-manager
  namespace: kube-system
spec:
  containers:
  - command:
    - kube-controller-manager
    - --allocate-node-cidrs=true
...
    **- --cloud-provider=aws
...**
    image: registry.k8s.io/kube-controller-manager:v1.24.6
...

kubelet.env

...
KUBELET_CLOUDPROVIDER="**--cloud-provider=aws --cloud-config=/etc/kubernetes/cloud_config**"
...

kubelet 은 aws 의 리소스를 위해 추가해야 할 값들이 있는데 cloud_config 을 만들어서 옵션을 전달하였다.

[Global]
zone=
vpc=vpc-b342d5d8
subnetId=
routeTableId=
roleArn=
kubernetesClusterTag=ahnsk
kubernetesClusterId=ahnsk
disableSecurityGroupIngress=false
disableStrictZoneCheck=false
elbSecurityGroup=

값을 다 채워 넣으면 apiserver 가 kube-apiserver-master-dummy 라는 이름으로 잘못 실행되므로 조심해야 한다. master-dummy 로 띄우는 방법은 aws account 가 다를 경우에만 사용하는 방법이다. 이는 아래 소스를 보면 알 수 있다.

https://github.com/kubernetes/legacy-cloud-providers/blob/707ecda639b086132369678680a1b34d4d2b5c7c/aws/aws.go#L1251

...
  tagged := cfg.Global.KubernetesClusterTag != "" || cfg.Global.KubernetesClusterID != ""
    if cfg.Global.VPC != "" && (cfg.Global.SubnetID != "" || cfg.Global.RoleARN != "") && tagged {
        // When the master is running on a different AWS account, cloud provider or on-premise
        // build up a dummy instance and use the VPC from the nodes account
        klog.Info("Master is configured to run on a different AWS account, different cloud provider or on-premises")
        awsCloud.selfAWSInstance = &awsInstance{
            nodeName: "master-dummy",
            vpcID:    cfg.Global.VPC,
            subnetID: cfg.Global.SubnetID,
        }
        awsCloud.vpcID = cfg.Global.VPC
    } else {
        selfAWSInstance, err := awsCloud.buildSelfAWSInstance()
        if err != nil {
            return nil, err
        }
        awsCloud.selfAWSInstance = selfAWSInstance
        awsCloud.vpcID = selfAWSInstance.vpcID
    }
...

RoleARN 의 값을 넣으면 안되는데 값이 없으면서도 어떻게 kubelet 이 해당 Role 로 인증을 받을 수 있을까? 이는 앞에서 설명한 VM 에 IAM Role 인 control-plane.cluster-api-provider-aws.sigs.k8s.io 이나 nodes.cluster-api-provider-aws.sigs.k8s.io 이 설정되어 있기 때문에 가능하다.

kubelet-config.yaml

kubernetes node 정보에 providerID 값이 들어가 있어야 한다. 만약 이 정보가 없다면 LoadBalancer 가 생성된다고 하더라도 인스턴스가 LoadBalancer 에 할당되지 않아 제대로 사용할 수 가 없다.

providerID 는 kubelet-config.yaml 에 추가한다. aws:///<zone-id>/<instance-id> 값으로 추가한다.

$ sudo vi /etc/kubernetes/kubelet-config.yaml
...
providerID: "aws:///ap-northeast-2d/i-0f59f059e2d64213f"
...

이미 노드가 생성된 경우에는 해당 값을 변경하고 kubelet 서비스를 다시 restart 한다고 값이 추가되지는 않는다. 그래서 patch 명령으로 동적으로 추가하는 것이 좋다.

$ kubectl patch node ip-172-31-46-179.ap-northeast-2.compute.internal -p '{"spec": {"providerID": "aws:///ap-northeast-2d/i-08cb6f884239f894c"}}'

5. Nginx 로 테스트

nginx 를 생성하고 service 를 LoadBalancer type 으로 생성하여 잘 접속이 되는지 확인해 보자.

$ kubectl create deploy nginx --image=nginx
deployment.apps/nginx created
$ kubectl get pods
NAME                    READY   STATUS    RESTARTS   AGE
nginx-8f458dc5b-nhkfd   1/1     Running   0          55s
$ kubectl expose deployment nginx --name nginx-svc --target-port=80 --port=80 --type=LoadBalancer
$ kubectl get svc
NAME         TYPE           CLUSTER-IP     EXTERNAL-IP                                                                   PORT(S)        AGE
kubernetes   ClusterIP      10.233.0.1     <none>                                                                        443/TCP        5h28m
nginx-svc    LoadBalancer   10.233.7.131   a76a315f5d7c14652a4db83cc3b25125-113127685.ap-northeast-2.elb.amazonaws.com   80:30796/TCP   27s
반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요

반응형

command line 명령을 사용할 때 터미널에서 여러 기능들을 사용해야 할 때가 있다. 예를 들어 여러 윈도우(창)을 띄워놓고 필요에 따라 옮긴다던가 하나의 윈도우을 상하, 혹은 좌우로 구분하여 나눠서 사용하는 경우가 있다.

보통은 명령어를 여러 디렉토리를 옮겨가며 작업하기 때문에 디렉토리 마다 윈도우를 만들어 사용한다. 혹은 포그라운드로 프로세스를 띄워 출력되는 로그를 확인하고, 다른 윈도에서 작업하는 경우도 있다.

위와 같은 기능을 제공하는 툴에는 tmux 라는 sw가 있다. 일반적으로 linux 에는 기본으로 설치되어 있고 mac 에서는 쉽게 설치할 수 있으므로 쉽게 활용할 수 가 있다.

1. 세션 관리

세션 만들기

tmux 는 세션 단위로 구분하여 관리한다. 자신만의 새로운 세션을 만들어 독립으로 사용할 수 있다.

$ tmux new -s ahnsk

ahnsk 이라는 새로운 세션(session)이 생성되면서 1:zsh 라는 윈도우(window) 1개가 기본적으로 생성되었다.

$ exit

exit 는 현재의 윈도우를 삭제한다. 지금은 세션에 1개의 윈도우 밖에 없기 때문에 윈도우가 삭제되면 해당 세션도 삭제된다.

command prefix

tmux 에서는 vi 처럼 명령모드를 사용할 수 있다. Ctrl + b (control 키와 b 키를 동시에 누름)를 입력한 이후에 명령어를 입력하면 되는데 명령 모드를 알려주는 이 키 조합을 command prefix 라고 한다. 줄여서 앞으로는 prefix 라고 한다.

prefix + t 를 누르면 화면에 시간에 표시된다.

Detaching 과 Attaching

exit 는 윈도우를 삭제(경우에 따라서는 세션까지도 삭제) 하기 때문에 이전의 세션과 윈도우를 계속 유지 시키면서 tmux 에서 빠져나오고 싶을 때도 있다. 이 때 사용해야할 기능이 detaching 기능이다.

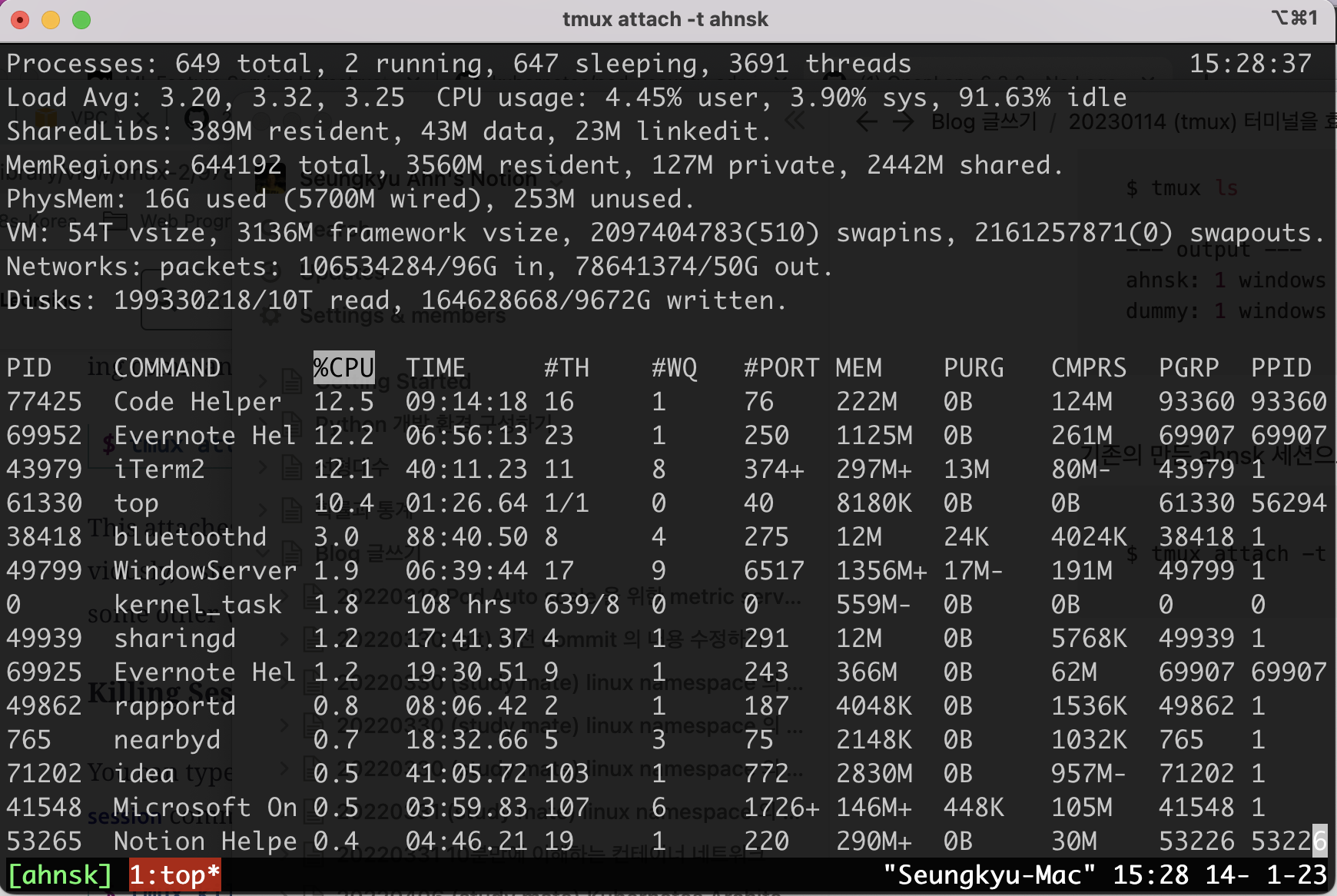

$ top

prefix + d 를 입력하여 detaching 한다.

[detached (from session ahnsk)] 가 출력되고 원래의 터미널 창으로 빠져나온 것이 확인 된다.

-d 옵션으로 새로운 세션을 만들고 바로 detaching 할 수 도 있다.

$ tmux new -s dummy -d

세션을 조회하여 기존에 만든 세션의 리스트를 확인할 수 있다.

$ tmux ls

--- output ---
ahnsk: 1 windows (created Sat Jan 14 14:51:09 2023)
dummy: 1 windows (created Sat Jan 14 15:25:39 2023)

기존의 만든 ahnsk 세션으로 들어가고 싶으면 attach 명령을 쓰면 된다.

$ tmux attach -t ahnsk

세션 삭제

kill-session 옵션으로 세션을 삭제할 수 있다.

$ tmux kill-session -t ahnsk
$ tmux kill-session -t dummy

2. 윈도우 관리

윈도우 만들기

session 을 만들면 새로운 윈도우도 기본으로 생성된다고 했다. 이 때 -n 옵션을 사용하여 생성되는 윈도우에 이름을 넣을 수 있다.

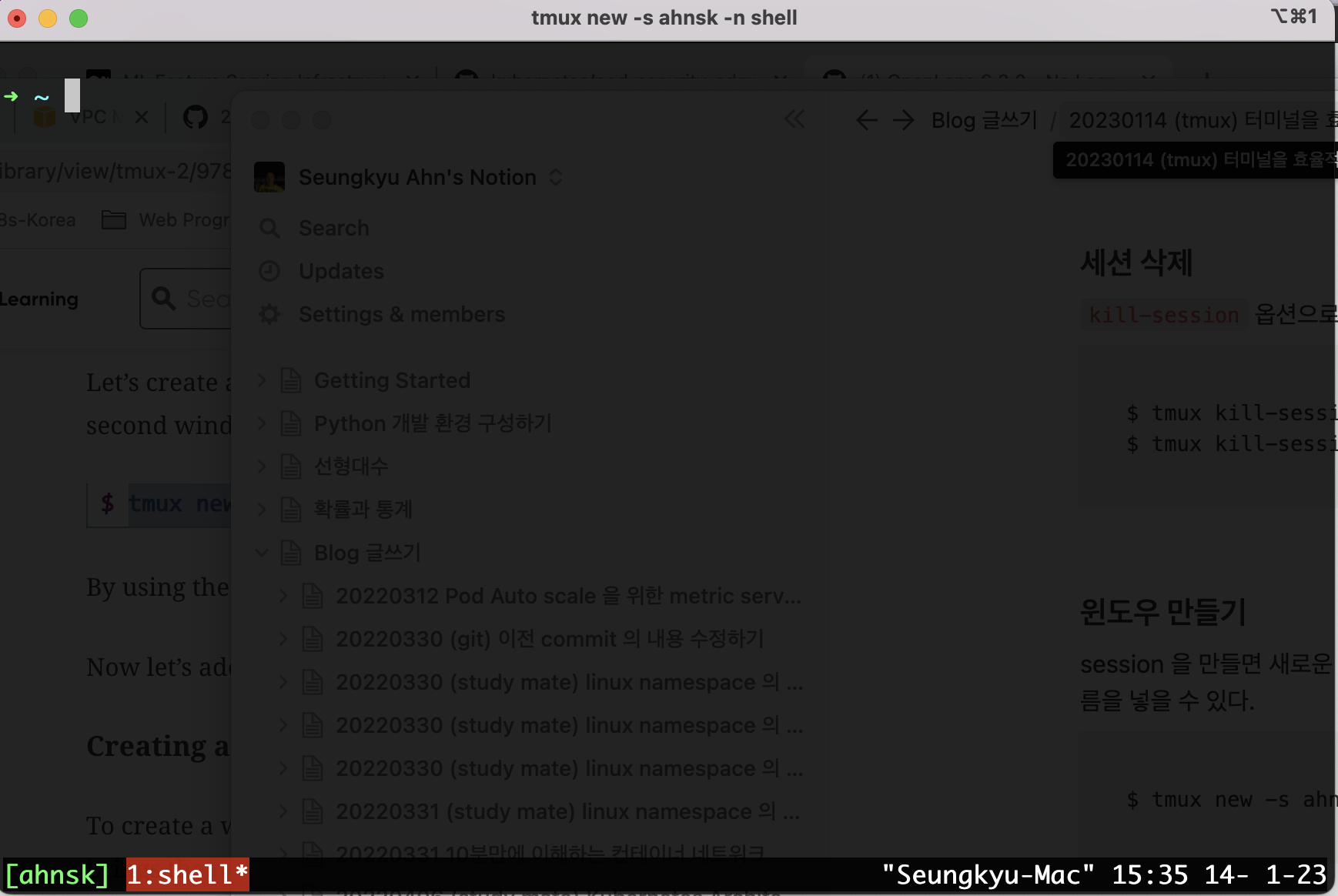

$ tmux new -s ahnsk -n shell

prefix + c 명령으로 새로운 윈도우를 만들 수 있다. 이렇게 새로 만든 윈도우에 top 명령을 실행해 보자.

윈도우 이름 변경

첫번째 윈도우의 이름은 shell 이고 두번째 top 이 실행되고 있는 윈도우의 이름은 top 이다. (top 이 실행되고 있으므로) 두번째 윈도우 이름을 process 로 변경해 보자.

prefix + , 로 윈도우 이름을 변경할 수 있다.

이름을 넣은 뒤에 enter 를 치면 된다.

윈도우 이동

작업 윈도우를 아래 명령으로 옮겨 다닐 수 있다.

prefix + n : 현재 윈도우 다음(next) 윈도우로 이동하기

prefix + p : 현재 윈도우 이전(previous) 윈도우로 이동하기

prefix + 1 : 첫번째(1) 윈도우로 이동하기

prefix + 5 : 다섯번째(5) 윈도우로 이동하기

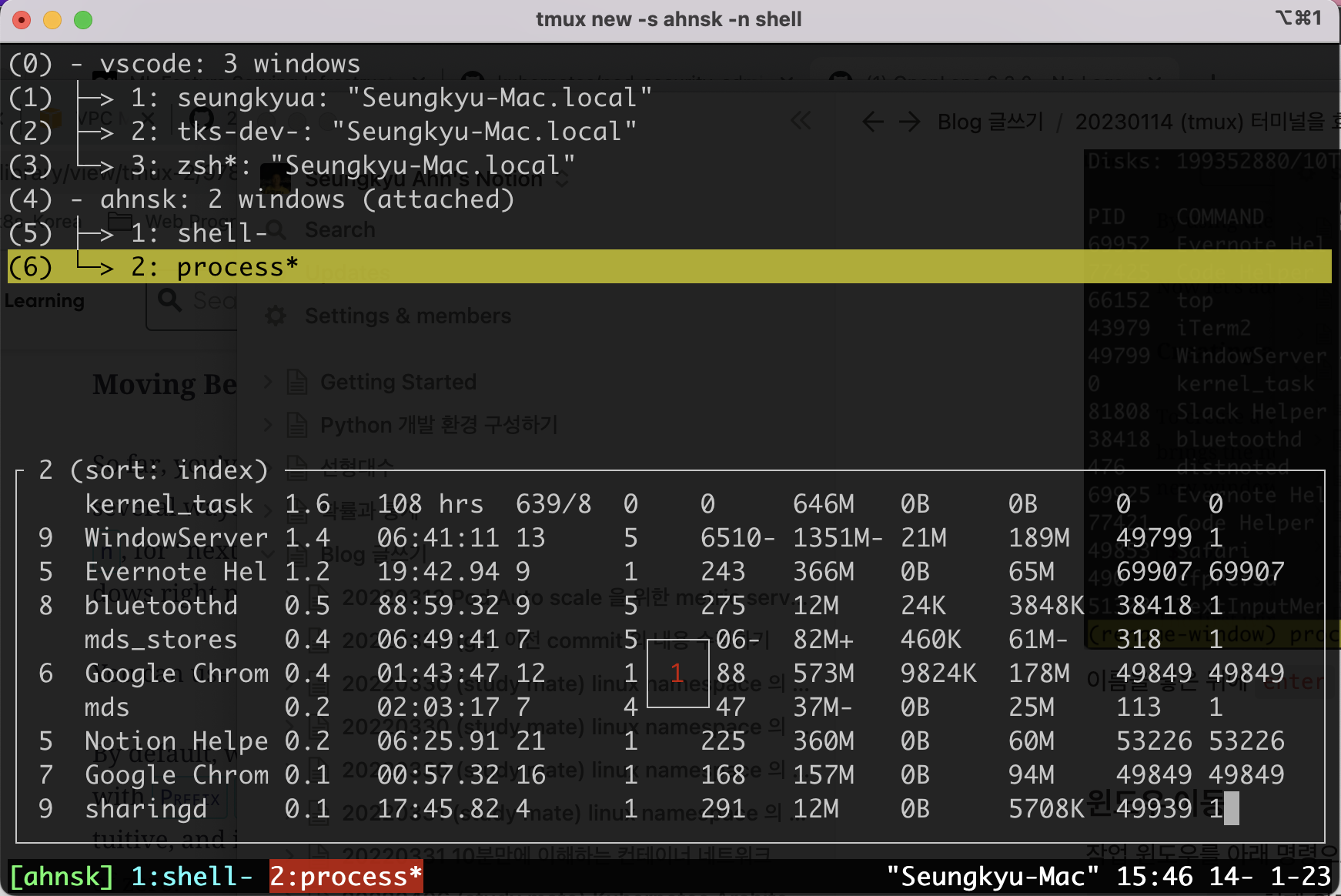

prefix + w : 윈도우 리스트를 보여주고 선택하여 이동하기

윈도우 닫기

prefix + & 로 명령으로 확인 입력(y)을 받으면 윈도우를 닫을 수(삭제할 수) 있다. exit 를 입력하여 확인없이 바로 윈도우가 삭제된다.

윈도우 이름으로 생성하기

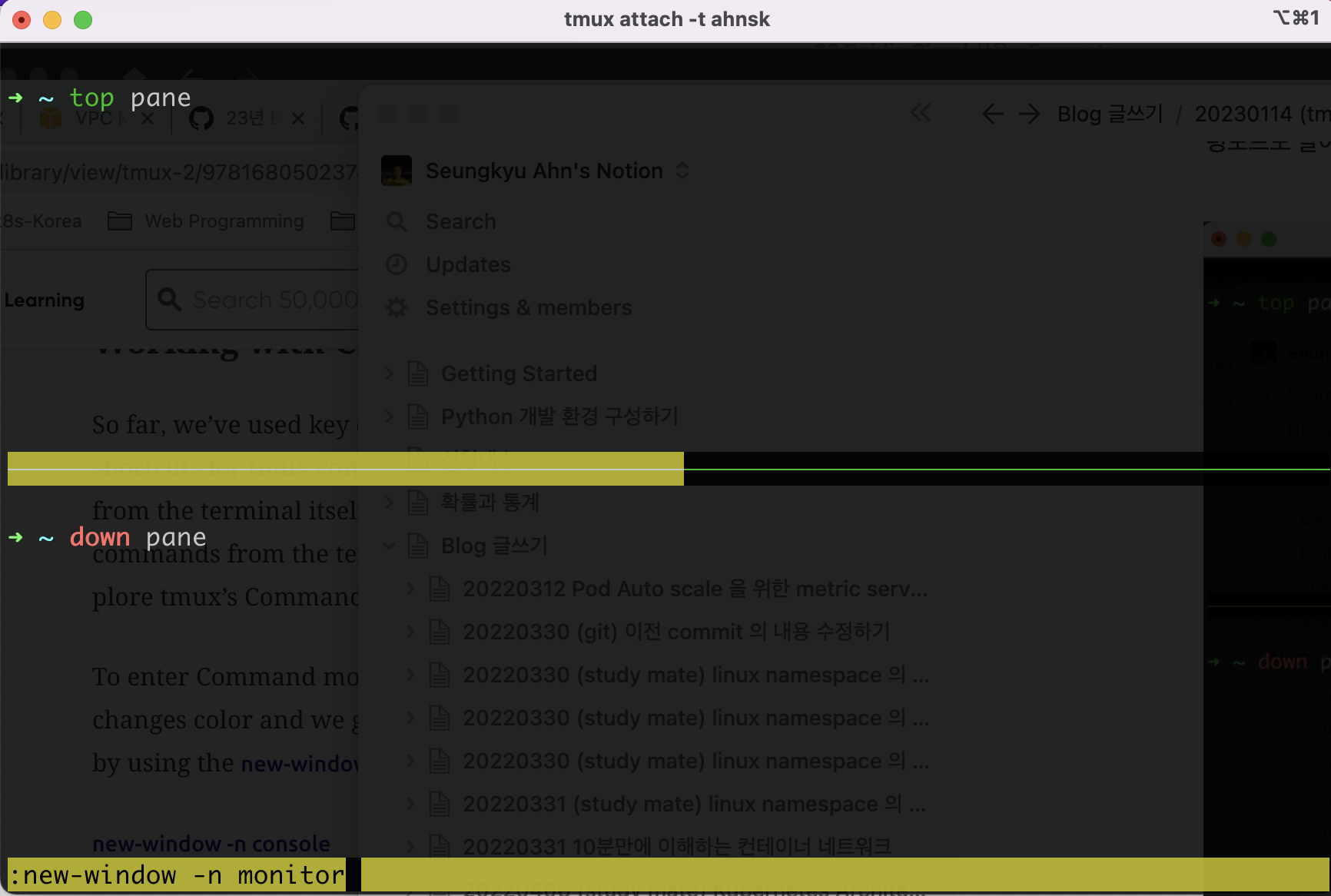

prefix + : 으로 명령어 입력창을 띄울 수 있다. 여기에 new-window -n monitor 라고 입력하고 enter 를 치면 새로운 윈도우에 이름을 지정하여 생성할 수 있다.

3. 패인 관리

패인(pane) 만들기

윈도우 안의 구분되는 영역을 패인이라 한다. 윈도우를 수평으로 2개의 패인으로 나누거나 수직으로 2개의 패인으로 나눌 수 있다.

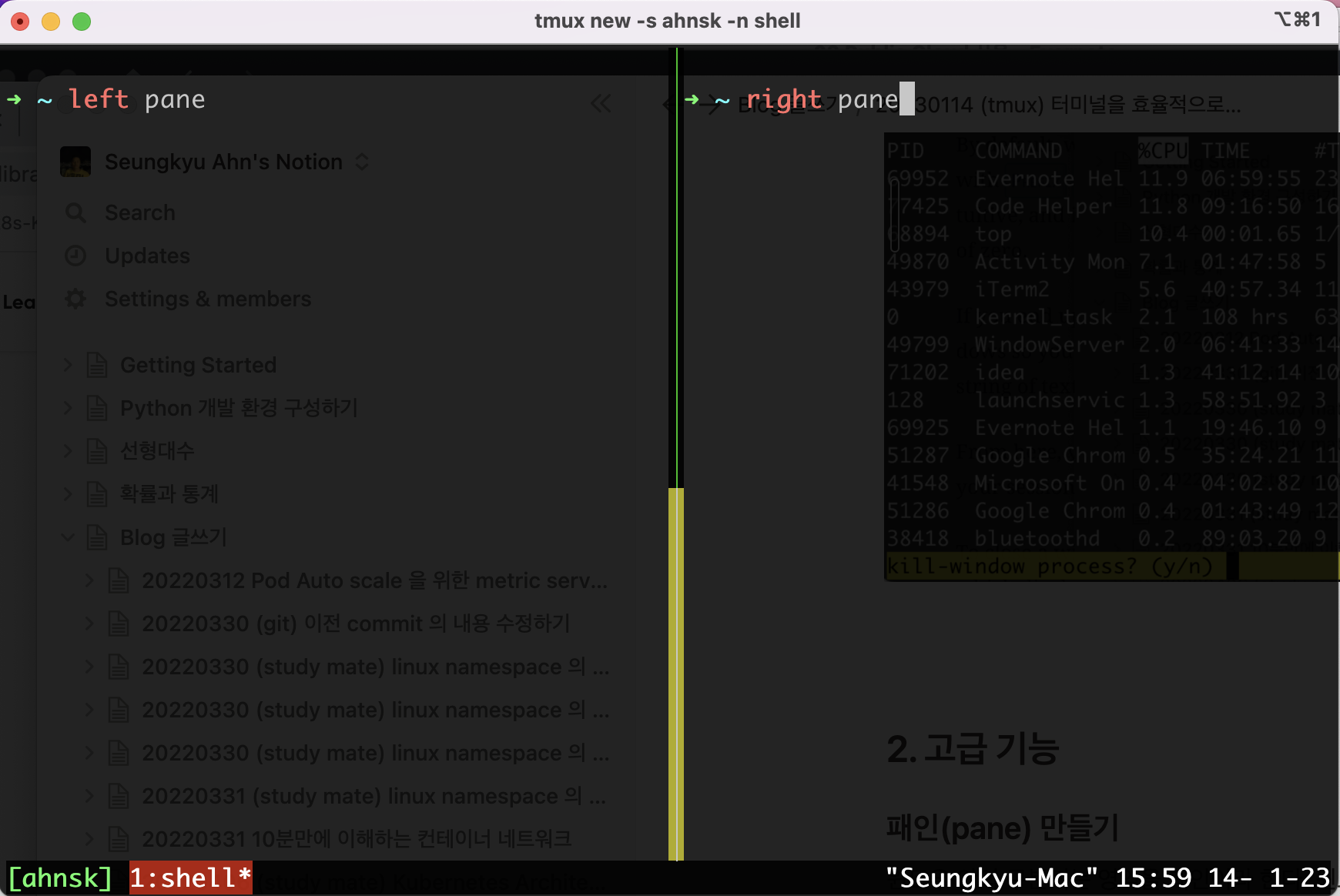

prefix + % : 윈도우를 수평(좌우)으로 2개의 패인으로 나눈다.

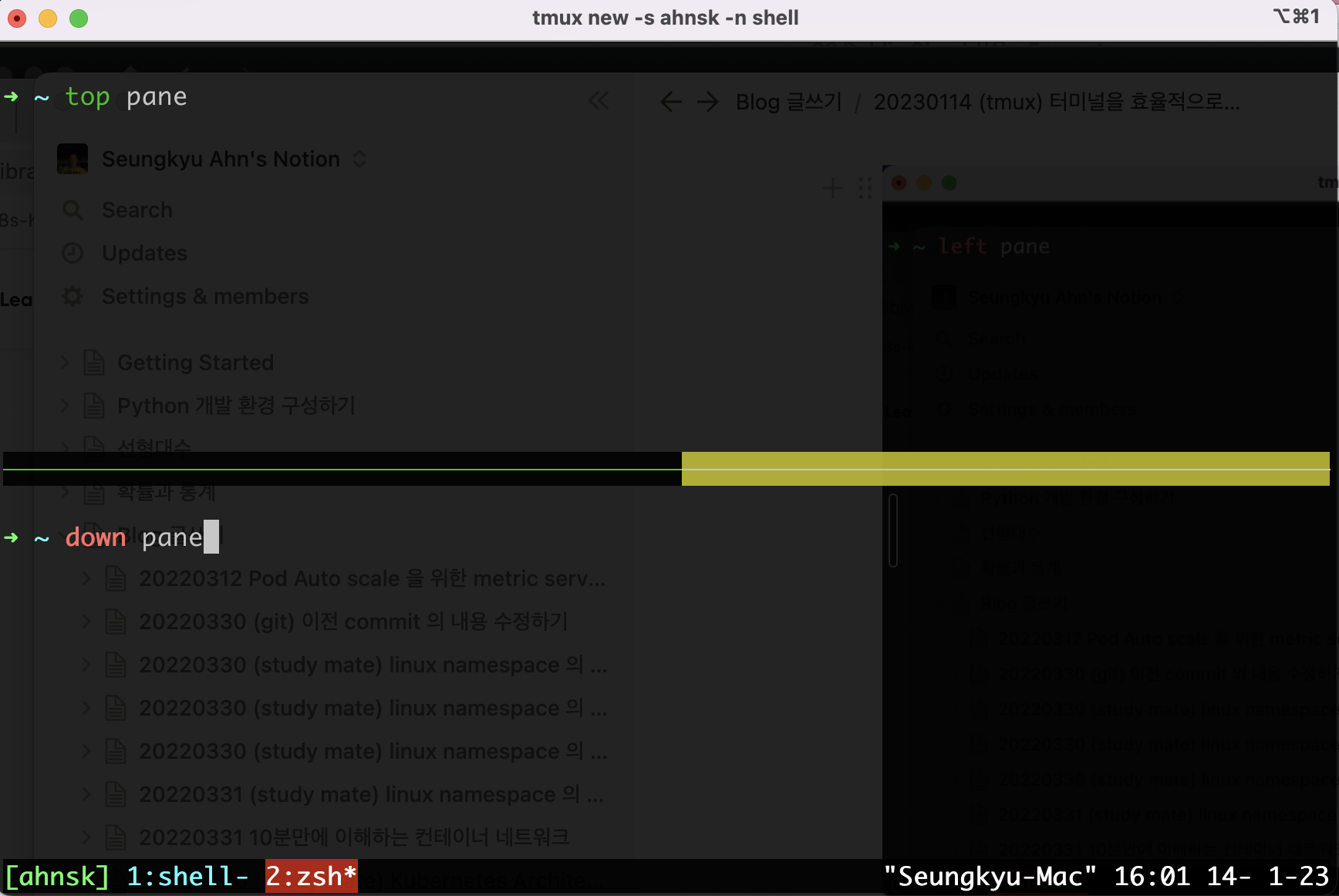

prefix + " (double quote) : 윈도우를 수직(위아래)으로 2개의 패인으로 나눈다.

패인 이동하기

prefix + Left 화살표 : 좌측 패인으로 이동하기

prefix + Right 화살표 : 우측 패인으로 이동하기

prefix + Up 화살표 : 위 패인으로 이동하기

prefix + Downe 화살표 : 아래 패인으로 이동하기

prefix + o : 시계 방향으로 패인 이동하기

패인 삭제하기

prefix + x 명령으로 현재 선택된 패인을 삭제할 수 있다. exit 로도 삭제가 가능하다. 가끔 화면에 키보드 입력이 안돼서 exit 를 화면에 입력할 수 없는 경우가 있다. 이 경우에는 명령모드인 prefix + x 로 삭제해야 하므로 명령모드도 알아 두는 것이 좋다.

반응형
Posted by seungkyua@gmail.com

댓글을 달아 주세요
