최근 github action 을 workflow CI/CD 로 활용하는 사례가 점점 늘어나고 있다. 이전 글인 "10분만에 만드는 Docker image 저장 자동화"도 github action 을 활용하여 docker registry 에 컨테이너 이미지를 빌드하고 push 하는 방법을 설명하였다.

이번에는 github action 을 client cli 를 활용하여 원하는 시점에 manual 로 호출하는 방법을 알아보자.

1. 새로운 github repository 만들기

먼저 github repository 를 만들어 clone 한다.

$ git clone https://github.com/seungkyua/github-action-sample.git
$ cd github-action-sample

2. workflow action 파일 만들기

github action 을 위한 .github/workflows 디렉토리를 생성하고 action 파일인 hello.yaml 파일을 만든다. 디렉토리 명이 workflow 가 아닌 workflows 이니 실수하지 않게 조심하자.

$ mkdir -p .github/workflow
$ touch .github/workflows/hello.yaml

hello.yaml 은 다음과 같다.

name: Hello

on:
  workflow_dispatch:
    inputs:
      greeting:
        required: false
        default: 'Hello'
        type: string
      name:
        required: false
        default: 'Seungkyu'
        type: string

jobs:
  build:
    runs-on: ubuntu-latest
    steps:
      # Checks-out your repository under $GITHUB_WORKSPACE, so your job can access it
      - uses: actions/checkout@v2

      - name: Run hello.sh
        run: |
          set -xe
          chmod +x .github/workflows/hello.sh
          .github/workflows/hello.sh ${{ github.event.inputs.greeting }} ${{ github.event.inputs.name }}

workflow 에서 parameter 를 받기 위해서는 workflow_dispatch: 를 명시적으로 선언하고 parameter 는 inputs 아래에 기술한다. inputs 아래 나오는 이름이 parameter 명이 되며 필수 여부, 기본값, 타입 등을 지정할 수 있다.

여기서는 'greeting' 과 'name' 이라는 2개의 parameter 를 받는 다고 선언하였다.

다음은 workflow step 인데 첫번째 actions/checkout@v2 는 현재의 github repository 소스를 다운 받는 다는 의미이다. 두번째 name: Run hello.sh 는 run: 으로 shell 을 실행하겠다는 의미이며, 앞 단계에서 소스를 다운받았으니 hello.sh 을 실행할 수 있게 되었으며, 실제로 hello.sh 을 실행하면서 parameter 를 argument 로 호출한다.

parameter 는 ${{ github.event.inputs.파라미터명 }} 과 같이 활용할 수 있다.

다음은 간단산 hello.sh 쉡스크립트 이다.

#!/bin/bash

if [ $# -eq 1 ]; then
  greeting=$1
elif [ $# -eq 2 ]; then
  greeting=$1
  name=$2
fi

echo "[hello.sh] ${greeting} ${name}\n"

이제 해당 파일들을 github 에 push 한다.

3. workflow 호출하기

github workflow client 를 다운 받는다. mac 에서는 brew 로 간단히 설치할 수 있다.

$ brew install gh

github-action-sample 소스를 clone 한 디렉토리에서 gh auth login 으로 github 에 로그인 한다.

$  gh auth login
? What account do you want to log into?  [Use arrows to move, type to filter]
> GitHub.com
  GitHub Enterprise Server

GitHub.com 을 선택하고 엔터를 치면 아래의 내용이 나온다.

? What account do you want to log into? GitHub.com
? You're already logged into github.com. Do you want to re-authenticate? (y/N) y

이미 로그인을 했기 때문에 다시 로그인 하겠다는 의미이며 처음이면 로그인 하라는 메세지가 나온다. y 로 선택하고 로그인을 하자.

? What account do you want to log into? GitHub.com
? You're already logged into github.com. Do you want to re-authenticate? Yes
? What is your preferred protocol for Git operations?  [Use arrows to move, type to filter]
> HTTPS
  SSH

HTTPS 를 선택한다.

? What account do you want to log into? GitHub.com
? You're already logged into github.com. Do you want to re-authenticate? Yes
? What is your preferred protocol for Git operations? HTTPS
? Authenticate Git with your GitHub credentials? (Y/n) y

y 로 Github credentials 로 로그인을 한다.

? What account do you want to log into? GitHub.com
? You're already logged into github.com. Do you want to re-authenticate? Yes
? What is your preferred protocol for Git operations? HTTPS
? Authenticate Git with your GitHub credentials? Yes
? How would you like to authenticate GitHub CLI?  [Use arrows to move, type to filter]
  Login with a web browser
> Paste an authentication token

token 으로 로그인을 한다.

? What account do you want to log into? GitHub.com
? You're already logged into github.com. Do you want to re-authenticate? Yes
? What is your preferred protocol for Git operations? HTTPS
? Authenticate Git with your GitHub credentials? Yes
? How would you like to authenticate GitHub CLI? Paste an authentication token
Tip: you can generate a Personal Access Token here https://github.com/settings/tokens
The minimum required scopes are 'repo', 'read:org', 'workflow'.
? Paste your authentication token: ****************************************

정상적으로 login 이 되면 아래와 같이 표시된다.

- gh config set -h github.com git_protocol https
✓ Configured git protocol
✓ Logged in as seungkyua

로그인 후에 gh workflow list 명령어로 workflow 를 조회하면 아래와 같이 Hello 란 workflow 가 있음을 알 수 있다.

➜ github-action-sample git:(main) gh workflow list
Hello  active  14639329

이를 실행해 본다.

$ gh workflow run hello.yaml -f greeting=Welcome -f name=Seungkyu

실행 중인 workflow 를 조회할 수 있다.

$ gh run list --workflow=hello.yaml
STATUS  NAME            WORKFLOW  BRANCH  EVENT              ID          ELAPSED  AGE
*       Initial commit  Hello     main    workflow_dispatch  1390917347  7s       0m

완료된 후의 workflow 를 조회하면 STATUS 가 완료로 체크되어 있다.

$ gh run list --workflow=hello.yaml
STATUS  NAME            WORKFLOW  BRANCH  EVENT              ID          ELAPSED  AGE
✓       Initial commit  Hello     main    workflow_dispatch  1390917347  15s      2m

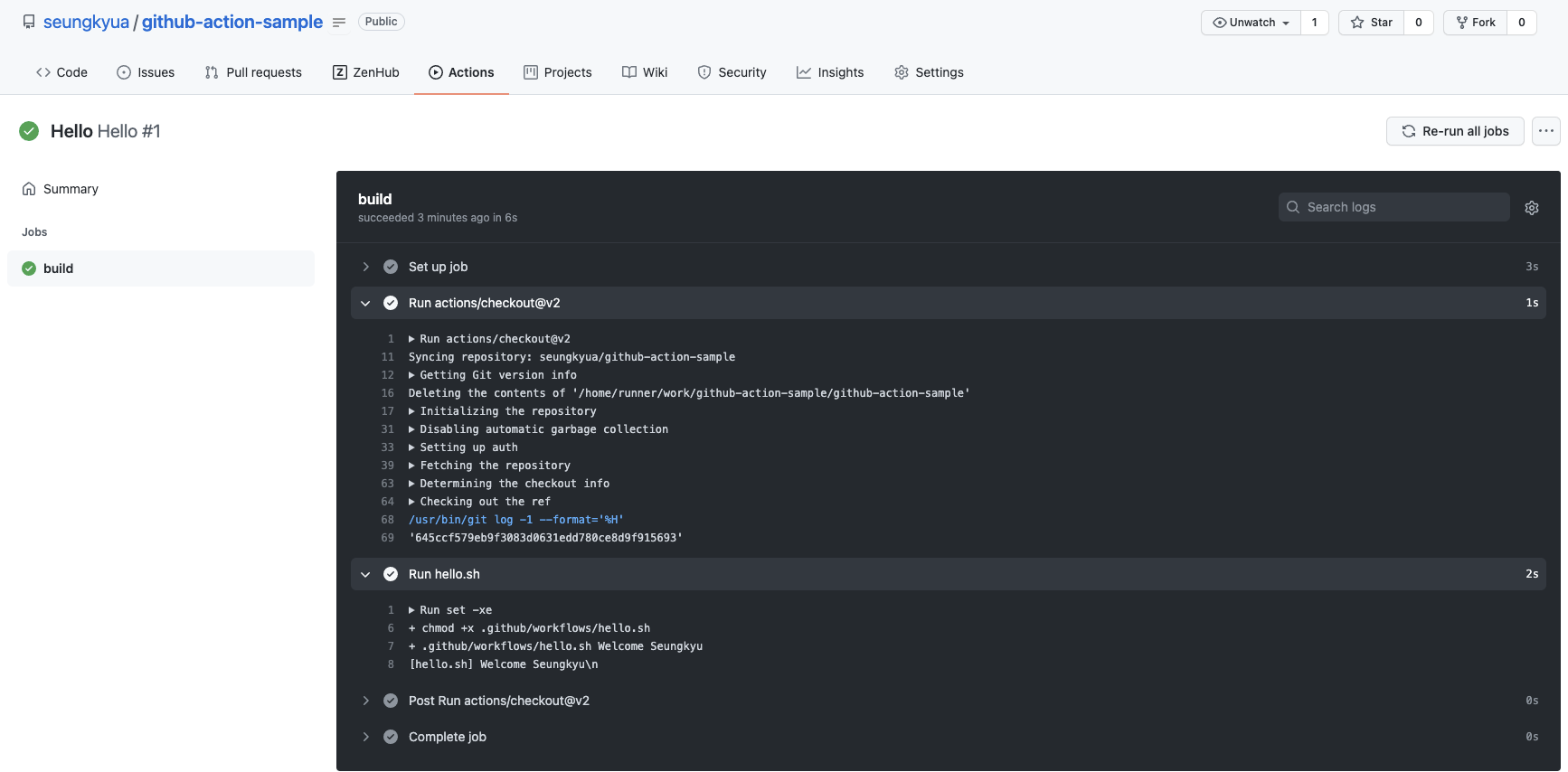

웹 브라우저로 repository https://github.com/seungkyua/github-action-sample 에 접속하여 Action 탭의 build 를 클릭해보면 아래의 화면 처럼 '[hello.sh] Welcome Seungkyu\n' 가 출력되어 있음을 알 수 있다.

4. 활용법

manual 하게 github action 을 호출하는 부분은 다른 workflow tool 과 같이 사용할 때가 많다. 예를 들면 argo workflow 에서 하나의 단계로 github action 을 필요한 시점에 호출하여 결과를 활용하는 등으로 사용할 수 있다.

github action 은 github 의 리소스를 활용하므로 CI 에서 많은 리소스가 필요할 때는 github action 을 같이 활용하는 것도 좋은 대안이 될 것이다.

애플리케이션을 개발하면서 원하는 시점에 자동으로 Docker image 를 build 하고 이를 docker hub 저장소에 push 할 수 있는 방법을 소개한다. 보통은 이를 CI 로 구축하는데 CI 시스템을 따로 구축하기에는 시간과 비용이 들고 이를 유지보수 하기에도 귀찮은 면이 있다. 만약 Github 을 사용하고 있다면 10분 만에 Github Action 으로 이를 쉽게 구현할 수 있다.

1. Dockerfile 만들기

가장 먼저 해야할 일은 도커 이미지 빌드를 위한 Dockerfile 을 만드는 것이다. golang 으로 개발하고 있다면 아래와 같이 만들 수 있을 것이다. 어느 정도 최적화를 고려했지만 완전히 최적화한 부분은 아니니 자신의 환경에 맞게 변경해야 한다. Dockerfile 의 위치는 $PROJECT_HOME 디렉토리 바로 아래이다.

FROM golang:1.16.3-stretch AS builder
LABEL AUTHOR Seungkyu Ahn (seungkyua@gmail.com)

RUN mkdir -p /build
WORKDIR /build

COPY . .
RUN go mod tidy && go mod vendor
RUN CGO_ENABLED=0 GOOS=linux GOARCH=amd64 go build -o bin/server ./cmd/server

RUN mkdir -p /dist
WORKDIR /dist
RUN cp /build/bin/server ./server


FROM golang:alpine3.13

RUN mkdir -p /app
WORKDIR /app

COPY --chown=0:0 --from=builder /dist /app/
EXPOSE 9111

ENTRYPOINT ["/app/server"]
CMD ["-port", "9110"]

2. Github Action 파일 만들기

Github Action 은 규칙에 맞게 yaml 을 파일은 정해진 위치에 넣으면 Github 에서 알아서 실행시켜 준다. Action 을 실행시키는 시점은 소스가 github 에 push 되는 순간이며, 어느 branch 에 push 되었는지, Pull Request 를 했을 때 등의 실행 조건을 정의 할 수 있다.

$PROJECT_HOME 디렉토리에서 다음과 같이 디렉토리를 만든다.

$ mkdir -p .github/workflows

github action yaml 은 아래와 같다.

$ vi .github/workflows/deploy-image.yml

name: Build and Push Docker Image
on:
  push:
    branches:
      - main
jobs:
  build-and-push-image:
    runs-on: ubuntu-latest
    steps:
    - name: Checkout
      uses: actions/checkout@v2

    - name: Set up Docker Buildx
      uses: docker/setup-buildx-action@v1

    - name: Login to DockerHub
      uses: docker/login-action@v1
      with:
        username: ${{ secrets.DOCKERHUB_USERNAME }}
        password: ${{ secrets.DOCKERHUB_TOKEN }}

    - name: Build and push
      id: docker_build
      uses: docker/build-push-action@v2
      with:
        push: true
        tags: seungkyua/tks-contract:latest

처음의 on 은 해당 action 이 수행될 조건을 의미한다. push - branches - main 은 main branch 에 push 가 일어나면 수행된다는 의미이다. 그렇기 때문에 요청된 PR 을 merge 하거나 main branch 에 직접 push 하면 해당 action 이 trigger 된다.

모든 branch 의 push 에 대해서 동작하게 하려면 '*' 로 하면 된다.

job 은 pipeline 을 구성하는 부분이다. steps 처음을 보면 "name: Checkout" 부분에 uses: actions/checkout@v2 로 되어 있는데 이는 github action 으로 정의된 모듈이다. 실체 소스는 https://github.com/actions/checkout 으로 접속하면 볼 수 있으며 해당 기능은 디폴트로 action 이 수행되는 github repository 의 소스 (현재 project 의 소스)를 내려받는 기능이다. 내려 받을 repository 를 바꿀려면 변경 가능하다. (action/checkout 에 접속하여 사용법을 확인하자)

"name: Set up Docker Buildx" 부분은 builder driver 나 platform 등을 세팅하는 부분이다. 역시 자세한 부분은 https://github.com/docker/setup-buildx-action 를 확인하자.

"name: Login to DockerHub" 는 docker hub 에 접근하기 위해서 id 와 password 를 지정하는 부분이다. 이를 위해서는 github repository 의 settings 로 들어가서 좌측 하단의 secrets >> Actions 에서 Action 용 secret 을 만들어야 한다.

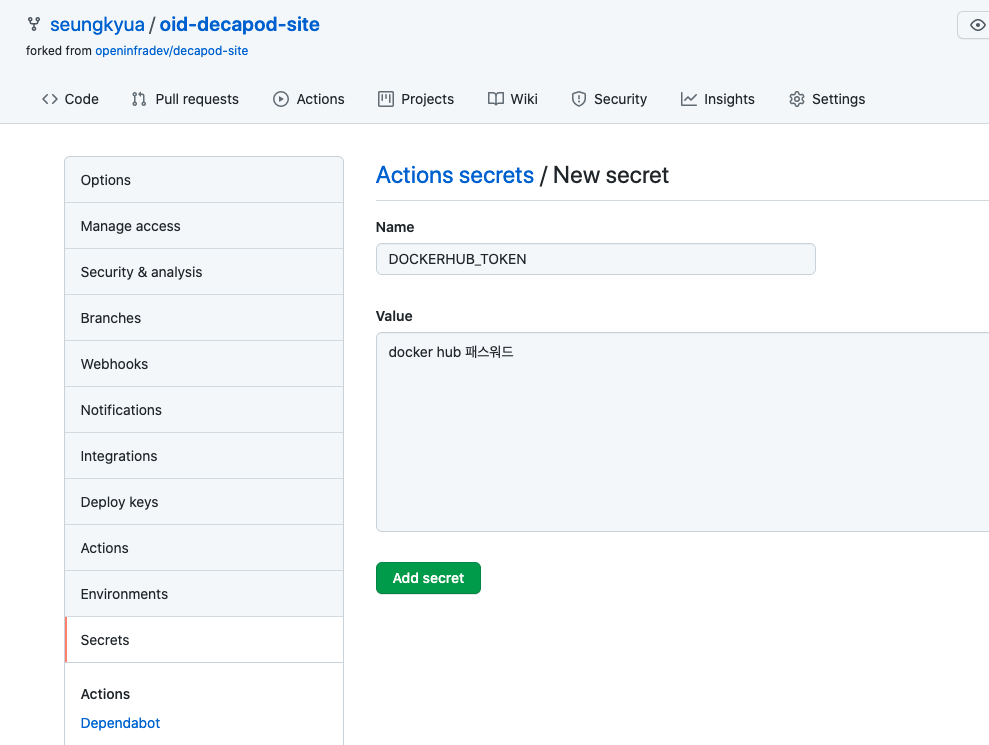

docker hub 에 접속할 id 와 password 에 대한 secret 을 만들고 이를 github action 에서 ${{ secrets.DOCKERHUB_USERNAME }} 와 같이 변수로 가져다 쓰는 방식이다.

마지막으로 "name: Build and push" 부분은 docker image 를 build 하고 push 하는 부분이다. 이미지 name 과 tag 는 tags 로 지정했다. Dockerfile 의 위치 및 파일명은 file 키로 변경할 수 있다. 아무런 지정을 하지 않으면 해당 프로젝트 디렉토리에 있는 Dockerfile 을 찾는다. 자세한 내용은 https://github.com/docker/build-push-action 를 참조하자.

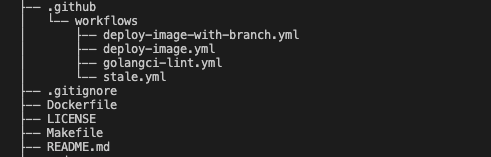

최종적으로 파일들은 아래와 같이 존재하게 된다.

보너스로 한가지 더.

main branch 로 merge 될 때 외에도 PR 을 할 때 docker image 를 build 하고 push 할 수 는 없을까? 이미지의 tag 는 latest 가 아니라 PR 을 요청한 source 의 branch 명으로 만들고 싶을 수 있다.

이럴 때는 새로운 파일을 만들고 github 의 내장 환경 변수를 사용하면 된다. 앞부분의 on 부분과 마지막 Build and push 부분의 tags 를 다음과 같이 수정하면 된다.

$ vi .github/workflows/deploy-image-with-branch.yml

name: Create and publish a package
on:
  pull_request:
    branches:
      - main
...
...
  - name: Build and push
      id: docker_build
      uses: docker/build-push-action@v2
      with:
        push: true
        tags: seungkyua/tks-contract:${{ github.head_ref }}

Kaggle 을 통해서 Machine Learning 을 배우고 Kaggle Competition 에 참여하는 방법을 알 수 있습니다.

https://www.youtube.com/playlist?list=PL98nY_tJQXZnP-k3qCDd1hljVSciDV9_N

Helm chart 의 Life cycle 을 이해하면 조금 더 고급스러운 chart 를 만들 수 있다. 예를 들면 이전 chart 의 애플리케이션에서 postgresql DB를 사용하기 때문에 사용자, 데이터베이스, 테이블을 생성해야 하는 경우를 생각해 보자. 차트가 배포될 때 애플리케이션이 실행되기 이전에 해당 작업들을 할 수 있다면 chart 배포 한 번으로 모든 배포를 끝낼 수 있으니 멋진 일이다.

Helm 에서는 chart 가 실행되기 이전에 혹은, 실행된 이후에 작업을 정의할 수 있도록 hook 기능을 제공한다. 이러한 hook 의 종류는 아래와 같다.

hook 을 정의하는 것은 Annotation 으로 하며, 앞에서 설명한 시나리오의 경우에는 pre-install hook 을 사용하는 것이 적절하기 때문에 "helm.sh/hook": pre-install 로 설정한다. 또한 이런 단발성 호출의 경우에는 Job 으로 설정하는 것이 좋다.

apiVersion: batch/v1
kind: Job
metadata:
...
  annotations:
    "helm.sh/hook": pre-install
    "helm.sh/hook-weight": "1"
    "helm.sh/hook-delete-policy": before-hook-creation

hook-weight 는 낮을 수록 우선순위가 높으며, hook-delete-policy 의 before-hook-creation 은 hook 으로 실행된 리소스를 다음 hook 이 실행될 때 까지 지우지 않고 남겨둔다는 의미이다. policy 는 아래와 같이 3가지가 있다.

그럼 postgresql 을 설치하고 사용자, 데이터베이스, 테이블을 생성하는 pre-install hook 을 작성해 보자.

1. postgresql 설치

bitnami chart repo 에서 postgresql 을 다운받아 설치한다.

$ helm repo add bitnami https://charts.bitnami.com/bitnami
$ helm repo update
$ helm upgrade -i postgresql bitnami/postgresql --version 10.8.0 -n decapod-db --create-namespace \
--set postgresqlPassword=password \
--set persistence.enabled=true \
--set persistence.storageClass=rbd \
--set persistence.size=10Gi

chart 의 value 값을 필요한 부분만 override 하였다. db user 는 postgres 이며 db password는 password 로 설치했다. 테스트 환경에서는 외부 스토리지를 제공하고 있어 10Gi 로 설정하였다.

$ kubectl get pods -n decapod-db
NAME                      READY   STATUS    RESTARTS   AGE
postgresql-postgresql-0   1/1     Running   0          35h


$ kubectl get svc -n decapod-db
NAME                  TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
postgresql            ClusterIP   10.233.46.14   <none>        5432/TCP   35h
postgresql-headless   ClusterIP   None           <none>        5432/TCP   35h

2. pre-install hook 만들기

chart 가 설치될 때 한 번 실행되면 되므로 Job 타입으로 리소스를 작성한다. psql 명령을 사용할 수 있는 컨테이너 이미지를 활용하고 수행할 명령어들은 쉘 스크립트로 작성하였다.

{chart_source_home}/templates/pre-install-job.yaml

apiVersion: batch/v1
kind: Job
metadata:
  name: {{ include "tks-contract.fullname" . }}
  namespace: {{ .Values.namespace }}
  labels:
    {{- include "tks-contract.labels" . | nindent 4 }}
  annotations:
    "helm.sh/hook": pre-install
    "helm.sh/hook-weight": "-5"
    "helm.sh/hook-delete-policy": before-hook-creation
spec:
  template:
    metadata:
      name: {{ include "tks-contract.fullname" . }}
    spec:
      restartPolicy: Never
      containers:
      - name: pre-install-job
        image: "bitnami/postgresql:11.12.0-debian-10-r44"
        env:
        - name: DB_ADMIN_USER
          value: {{ .Values.db.adminUser }}
        - name: PGPASSWORD
          value: {{ .Values.db.adminPassword }}
        - name: DB_NAME
          value: {{ .Values.db.dbName }}
        - name: DB_USER
          value: {{ .Values.args.dbUser }}
        - name: DB_PASSWORD
          value: {{ .Values.args.dbPassword }}
        - name: DB_URL
          value: {{ .Values.args.dbUrl }}
        - name: DB_PORT
          value: "{{ .Values.args.dbPort }}"
        command:
        - /bin/bash
        - -c
        - -x
        - |
          # check if ${DB_NAME} database already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -lqt | cut -d \| -f 1 | grep -qw ${DB_NAME}
          if [[ $? -ne 0 ]]; then
            psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -c "CREATE DATABASE ${DB_NAME};"
          fi

          # check if ${DB_USER} user already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -tc '\du' | cut -d \| -f 1 | grep -qw ${DB_USER}
          if [[ $? -ne 0 ]]; then
            psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -c "create user ${DB_USER} SUPERUSER password '${DB_PASSWORD}';"
          fi

          # check if contracts table in tks database already exists.
          psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER} -d ${DB_NAME} -tc '\dt' | cut -d \| -f 2 | grep -qw contracts
          if [[ $? -ne 0 ]]; then
            echo """
              \c ${DB_NAME};
              CREATE TABLE contracts
              (
                  contractor_name character varying(50) COLLATE pg_catalog."default",
                  id uuid primary key,
                  available_services character varying(50)[] COLLATE pg_catalog."default",
                  updated_at timestamp with time zone,
                  created_at timestamp with time zone
              );
              CREATE UNIQUE INDEX idx_contractor_name ON contracts(contractor_name);
              ALTER TABLE contracts CLUSTER ON idx_contractor_name;
              INSERT INTO contracts(
                contractor_name, id, available_services, updated_at, created_at)
                VALUES ('tester', 'edcaa975-dde4-4c4d-94f7-36bc38fe7064', ARRAY['lma'], '2021-05-01'::timestamp, '2021-05-01'::timestamp);

              CREATE TABLE resource_quota
              (
                  id uuid primary key,
                  cpu bigint,
                  memory bigint,
                  block bigint,
                  block_ssd bigint,
                  fs bigint,
                  fs_ssd bigint,
                  contract_id uuid,
                  updated_at timestamp with time zone,
                  created_at timestamp with time zone
              );
            """ | psql -h ${DB_URL} -p ${DB_PORT} -U ${DB_ADMIN_USER}
          fi

{chart_source_home}/values.yaml

args:
  port: 9110
  dbUrl: postgresql.decapod-db.svc
  dbPort: 5432
  dbUser: tksuser
  dbPassword: password

db:
  adminUser: postgres
  adminPassword: password
  dbName: tks

컨테이너에서 필요한 값들(db superuser admin 과 password, db url, db port 등)은 env 로 전달한다. 참고로 postgresql 은 psql 로 접속할 때 패스워드를 전달하는 아규먼트가 없다. 대신 환경 변수로 다음과 같이 설정하면 패스워드를 사용하여 접속할 수 있다. ($ export PGPASSWORD=password)

1. 먼저 DB 에 해당 database 가 존재하는 조회하고 없으면 database 를 생성한다.
2. DB User 가 존재하는지 조회하고 없으면 새로운 DB User 를 생성한다.
3. Table 이 존재하는지 조회하고 없으면 Table 을 생성한다. Table 을 생성하기 위해 psql 로 접속 시에 해당 database 에 접속할 수 있지만 (-d database명 옵션 사용), "\c database명" 으로 database 를 선택할 수 있다는 것을 보여주기 위해 이 부분을 추가하였다.

chart 를 배포하면 다음과 같이 job 이 실행됨을 알 수 있다.

$ kubectl get pods -n tks
NAME                               READY   STATUS      RESTARTS   AGE
tks-contract-h5468                 0/1     Completed   0          31h


$ kubectl logs tks-contract-h5468 -n tks
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -lqt
+ cut -d '|' -f 1
+ grep -qw tks
+ [[ 0 -ne 0 ]]
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -tc '\du'
+ cut -d '|' -f 1
+ grep -qw tksuser
+ [[ 0 -ne 0 ]]
+ psql -h postgresql.decapod-db.svc -p 5432 -U postgres -d tks -tc '\dt'
+ cut -d '|' -f 2
+ grep -qw contracts
+ [[ 0 -ne 0 ]]

쿠버네티스에 서비스를 배포하기 위해 사용하는 대표적인 방법중에 하나가 바로 Helm chart 이다. 한마디로 말해서 Helm chart 는 쿠버네티스 용도의 패키징된 s/w 라 할 수 있다. Helm chart 문법은 go template 을 활용하였기 때문에 go template 을 안다면 조금 더 쉽게 이해할 수 있다.

여기서 설명하는 내용은 사전에 쿠버네티스 클러스터가 있으며 kubectl 로 api 에 접근할 수 있는 환경이 있다는 것을 가정한다.

그럼 도커 이미지를 가지고 쿠버네티스에 Helm 으로 배포할 수 있는 Helm chart 를 만들어 보자.

먼저 Helm (v3)을 설치한다.

$ curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3
$ chmod 700 get_helm.sh
$ ./get_helm.sh

$ helm version
version.BuildInfo{Version:"v3.4.0", GitCommit:"7090a89efc8a18f3d8178bf47d2462450349a004", GitTreeState:"clean", GoVersion:"go1.14.10"}

Helm 버전은 틀릴 수 있는데 v.3.0.0 이상이면 상관없다.

1. 기본 코드 생성하기

아무 디렉토리로 이동해서 아래의 명령어로 기본 코드를 생성한다. (여기서 예제는 gRpc 기반의 tks-contract 이라는 프로그램을 기반으로 했다)

$ helm create tks-contract

helm create 명령어는 tks-contract 디렉토리를 만들고 아래와 같은 구조로 디렉토리와 샘플 코드를 자동으로 만들어 준다. 그 구조는 다음과 같다.

$ tree tks-contract
tks-contract
├── Chart.yaml
├── charts
├── templates
│   ├── NOTES.txt
│   ├── _helpers.tpl
│   ├── deployment.yaml
│   ├── hpa.yaml
│   ├── ingress.yaml
│   ├── service.yaml
│   ├── serviceaccount.yaml
│   └── tests
│       └── test-connection.yaml
└── values.yaml

3 directories, 10 files

Chart.yaml 은 chart 에 대한 기본적인 정보가 있는 파일이다. chart 명, chart 버전, chart 설명 등을 적을 수 있으며, 지금은 별로 바꿀 내용이 없다.

charts 디렉토리는 의존성을 관리한다. 예를 들면 DB를 이용하는 웹 애플리케이션 chart 를 만들 때 DB 가 설치되어야 한다면 여기에 chart 를 넣거다 chart repo 에 존재하는 chart 의 링크를 기술 할 수 있다. 이 것도 지금은 바꿀 내용이 없다.

templates 디렉토리는 가장 중요한 디렉토리다. 이 디렉토리 안에는 쿠버네티스 리소스 yaml 파일들이 (예를 들면, Deployment, Service 와 같은 리소스 정의 파일) 위치한다.

values.yaml 파일은 한마디로 변수들을 정의한 파일이다. templates 디렉토리 안에 있는 yaml 파일들의 특정 변수 값을 치환하고 싶을 때 값을 선언해 놓는 곳이다. 일반적으로 key: value 형태로 기술한다.

2. Template 작성 방법

먼저 간단한 templates 디렉토리 안의 service.yaml 을 변경해 보자.

apiVersion: v1
kind: Service
metadata:
  name: {{ include "tks-contract.fullname" . }}
  namespace: {{ .Values.namespace }}
  labels:
    {{- include "tks-contract.labels" . | nindent 4 }}
spec:
  type: {{ .Values.service.type }}
  ports:
    - port: {{ .Values.service.port }}
      targetPort: {{ .Values.args.port }}
      protocol: TCP
  selector:
    {{- include "tks-contract.selectorLabels" . | nindent 4 }}

go 템플릿을 사용하기 때문에 {{ }} 기호로 값을 치환한다는 것을 알 수 있다. 일반적으로 values.yaml 파일에 정의된 값을 치환할 수 있게 적혀있다. 가령 {{ .Values.namespace }} 는 values.yaml 파일의 namespace 를 키로 하는 값을 가져와서 치환하라는 의미이다. 실제 values.yaml 에는 아래와 같이 되어 있다.

namespace: tks
service:
  type: LoadBalancer
  port: 9110

values.yaml 파일의 service 아래의 type 을 키로 하는 값, 즉 LoadBalancer 라는 값을 가져오기 위해서는 {{ .Values.service.type }} 으로 적어주면 된다.

마지막 라인의 {{- include "tks-contract.selectorLabels" . | nindent 4 }} 와 같이 include 는 정의된 템플릿 호출을 의미한다. 즉 tks-contract.selectorLabels 라는 정의된 템플릿을 호출했다고 할 수 있다. 템플릿 정의들은 보통 templates 디렉토리 아래 _helpers.tpl 파일에 정의하며 define 으로 선언되어 있다. _helpers.tpl 파일의 일부를 살펴보자.

{{/*
Selector labels
*/}}
{{- define "tks-contract.selectorLabels" -}}
app.kubernetes.io/service: tks
app.kubernetes.io/name: {{ include "tks-contract.name" . }}
{{- end }}

{{/* */}} 은 주석처리이다. 그 아래에 {{- define "tks-contract.selectorLabels" -}} ... {{- end }} 은 템플릿 정의이다.

{{- include "tks-contract.selectorLabels" . | nindent 4 }} 에서 {{- 는 맨앞에 쓰였을 때 {{ }} 코드가 차지하는 영역의 줄바꿈과 공백을 없애라는 뜻이며 . 은 values.yaml 에 있는 모든 변수들을 아규먼트로 넘긴다는 뜻이다. 마지막으로 | 는 shell 에서의 파이프라인과 동일하고 nindent 4 는 결과를 프린트 할 때 공백 4개를 멀티라인으로 계속 들여쓰라는 의미이다.

정리해 보면 service.yaml 과 _helper.tpl 파일을 이 활용되어 아래와 같이 작동된다는 것을 알 수 있다.

## service.yaml
  selector:
    {{- include "tks-contract.selectorLabels" . | nindent 4 }}

+

## _helpers.tpl
{{- define "tks-contract.selectorLabels" -}}
app.kubernetes.io/service: tks
app.kubernetes.io/name: {{ include "tks-contract.name" . }}
{{- end }}


================ 결과 ===============
  selector:
    app.kubernetes.io/service: tks
    app.kubernetes.io/name: tks-contract

app.kubernetes.io/service: tks 와 app.kubernetes.io/name: tks-contract 가 들여쓰기 4 만큼 프린트 됐다. 물론 _helpers.tpl 내의 템플릿 정의를 찾아보면 {{ include "tks-contract.name" . }} 의 결과 값은 tks-contract 이다.

그리고 NOTES.txt 에 적힌 내용은 chart 가 배포되고 나서 터미널에 프린트된다.

3. 전체 소스 작성

코드를 원하는 값으로 수정하고 배포될 때의 최종 yaml 이 어떻게 될지 확인해보자.

먼저 Chart.yaml 이다.

$ vi tks-contract/Chart.yaml
apiVersion: v2
name: tks-contract
description: A Helm chart for tks-contract
type: application
version: 0.1.0
appVersion: 0.1.0

_helpers.tpl 은 selectorLabels 를 원하는 값을 넣기 위해서 49 라인만 수정하였다.

$ vi tks-contract/_helpers.tpl
...
{{/*
Selector labels
*/}}
{{- define "tks-contract.selectorLabels" -}}
app.kubernetes.io/service: tks
app.kubernetes.io/name: {{ include "tks-contract.name" . }}
{{- end }}
...

deployment.yaml 은 container 의 args 값을 추가했다.

$ vi tks-contract/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ include "tks-contract.fullname" . }}
  namespace: {{ .Values.namespace }}
  labels:
    {{- include "tks-contract.labels" . | nindent 4 }}
spec:
  {{- if not .Values.autoscaling.enabled }}
  replicas: {{ .Values.replicaCount }}
  {{- end }}
  selector:
    matchLabels:
      {{- include "tks-contract.selectorLabels" . | nindent 6 }}
  template:
    metadata:
      {{- with .Values.podAnnotations }}
      annotations:
        {{- toYaml . | nindent 8 }}
      {{- end }}
      labels:
        {{- include "tks-contract.selectorLabels" . | nindent 8 }}
    spec:
      {{- with .Values.imagePullSecrets }}
      imagePullSecrets:
        {{- toYaml . | nindent 8 }}
      {{- end }}
      serviceAccountName: {{ include "tks-contract.serviceAccountName" . }}
      securityContext:
        {{- toYaml .Values.podSecurityContext | nindent 8 }}
      containers:
        - name: {{ .Chart.Name }}
          securityContext:
            {{- toYaml .Values.securityContext | nindent 12 }}
          image: "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion }}"
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          ports:
            - name: tks-contract
              containerPort: {{ .Values.args.port }}
              protocol: TCP
          command:
            - /app/server
          args: [
            "-port", "{{ .Values.args.port }}",
            "-dbhost", "{{ .Values.args.dbUrl }}",
            "-dbport", "{{ .Values.args.dbPort }}",
            "-dbuser", "{{ .Values.args.dbUser }}",
            "-dbpassword", "{{ .Values.args.dbPassword }}",
            "-info-address", "{{ .Values.args.tksInfoAddress }}",
            "-info-port", "{{ .Values.args.tksInfoPort }}"
          ]
          resources:
            {{- toYaml .Values.resources | nindent 12 }}
      {{- with .Values.nodeSelector }}
      nodeSelector:
        {{- toYaml . | nindent 8 }}
      {{- end }}
      {{- with .Values.affinity }}
      affinity:
        {{- toYaml . | nindent 8 }}
      {{- end }}
      {{- with .Values.tolerations }}
      tolerations:
        {{- toYaml . | nindent 8 }}
      {{- end }}

조건절은 {{- if }} 혹은 {{- if not }} {{ end }} 로 사용할 수 있고 {{- with 키 }} {{ end }} 는 with 절 안에서는 구조상 해당 키 아래의 값들을 사용하겠다는 의미이다. {{- toYaml 키 }} 는 키의 값을 그대로 Yaml 로 프린트 해 준다.

nodeSelector 를 예를 들어 보자.

## deployment.yaml
      {{- with .Values.nodeSelector }}
      nodeSelector:
        {{- toYaml . | nindent 8 }}
      {{- end }}

+

## values.yaml
nodeSelector:
  taco-tks: enabled


============ 결과 =================
      nodeSelector:
        taco-tks: enabled

values.yaml 에 nodeSelector 키 아래에 taco-tks: enabled 라는 값을 그대로 toYaml 로 프린트 한다.

service.yaml 전체는 다음과 같다.

$ vi tks-contract/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  name: {{ include "tks-contract.fullname" . }}
  namespace: {{ .Values.namespace }}
  labels:
    {{- include "tks-contract.labels" . | nindent 4 }}
spec:
  type: {{ .Values.service.type }}
  ports:
    - port: {{ .Values.service.port }}
      targetPort: {{ .Values.args.port }}
      protocol: TCP
  selector:
    {{- include "tks-contract.selectorLabels" . | nindent 4 }}

values.yaml 에 전체 값을 넣는다.

$ vi tks-contract/values.yaml

replicaCount: 1

namespace: tks

image:
  repository: docker.io/seungkyu/tks-contract
  pullPolicy: Always
  tag: "latests"

imagePullSecrets: []
nameOverride: "tks-contract"
fullnameOverride: "tks-contract"

serviceAccount:
  create: true
  annotations: {}
  name: "tks-info"

args:
  port: 9110
  dbUrl: postgresql.decapod-db.svc
  dbPort: 5432
  dbUser: tksuser
  dbpassword: tkspassword
  tksInfoAddress: tks-info.tks.svc
  tksInfoPort: 9110

podAnnotations: {}

podSecurityContext: {}
  # fsGroup: 2000

securityContext: {}
  # capabilities:
  #   drop:
  #   - ALL
  # readOnlyRootFilesystem: true
  # runAsNonRoot: true
  # runAsUser: 1000

service:
  type: LoadBalancer
  port: 9110

ingress:
  enabled: false
  annotations: {}
  hosts:
    - host: chart-example.local
      paths: []
  tls: []
  #  - secretName: chart-example-tls
  #    hosts:
  #      - chart-example.local

resources: {}
  # We usually recommend not to specify default resources and to leave this as a conscious
  # choice for the user. This also increases chances charts run on environments with little
  # resources, such as Minikube. If you do want to specify resources, uncomment the following
  # lines, adjust them as necessary, and remove the curly braces after 'resources:'.
  # limits:
  #   cpu: 100m
  #   memory: 128Mi
  # requests:
  #   cpu: 100m
  #   memory: 128Mi

autoscaling:
  enabled: false
  minReplicas: 1
  maxReplicas: 100
  targetCPUUtilizationPercentage: 80
  # targetMemoryUtilizationPercentage: 80

nodeSelector:
  taco-tks: enabled

tolerations: []

affinity: {}

마지막으로 배포후 프린트될 내용은 NOTES.txt 을 수정한다.

$ vi tks-contract/templates/NOTES.txt
TKS-Contract
{{- if contains "LoadBalancer" .Values.service.type }}
     NOTE: It may take a few minutes for the LoadBalancer IP to be available.
           You can watch the status of by running 'kubectl get --namespace {{ .Values.namespace }} svc -w {{ include "tks-contract.fullname" . }}'
  export SERVICE_IP=$(kubectl get svc --namespace {{ .Values.namespace }} {{ include "tks-contract.fullname" . }} --template "{{"{{ range (index .status.loadBalancer.ingress 0) }}{{.}}{{ end }}"}}")
  gRPC Call => $SERVICE_IP:{{ .Values.service.port }}
{{- end }}

4. 결과 확인

작성된 chart 는 아래 명령어로 최종 yaml 이 어떻게 변환되어 배포되는지 dry-run 으로 확인할 수 있다.

$ helm upgrade -i tks-contract ./tks-contract --dry-run --debug

---
# Source: tks-contract/templates/serviceaccount.yaml
apiVersion: v1
kind: ServiceAccount
metadata:
  name: tks-info
  labels:
    helm.sh/chart: tks-contract-0.1.0
    app.kubernetes.io/service: tks
    app.kubernetes.io/name: tks-contract
    app.kubernetes.io/version: "0.1.0"
    app.kubernetes.io/managed-by: Helm
---
# Source: tks-contract/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  name: tks-contract
  namespace: tks
  labels:
    helm.sh/chart: tks-contract-0.1.0
    app.kubernetes.io/service: tks
    app.kubernetes.io/name: tks-contract
    app.kubernetes.io/version: "0.1.0"
    app.kubernetes.io/managed-by: Helm
spec:
  type: LoadBalancer
  ports:
    - port: 9110
      targetPort: 9110
      protocol: TCP
  selector:
    app.kubernetes.io/service: tks
    app.kubernetes.io/name: tks-contract
---
# Source: tks-contract/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tks-contract
  namespace: tks
  labels:
    helm.sh/chart: tks-contract-0.1.0
    app.kubernetes.io/service: tks
    app.kubernetes.io/name: tks-contract
    app.kubernetes.io/version: "0.1.0"
    app.kubernetes.io/managed-by: Helm
spec:
  replicas: 1
  selector:
    matchLabels:
      app.kubernetes.io/service: tks
      app.kubernetes.io/name: tks-contract
  template:
    metadata:
      labels:
        app.kubernetes.io/service: tks
        app.kubernetes.io/name: tks-contract
    spec:
      serviceAccountName: tks-info
      securityContext:
        {}
      containers:
        - name: tks-contract
          securityContext:
            {}
          image: "docker.io/seungkyu/tks-contract:latests"
          imagePullPolicy: Always
          ports:
            - name: tks-contract
              containerPort: 9110
              protocol: TCP
          command:
            - /app/server
          args: [
            "-port", "9110",
            "-dbhost", "postgresql.decapod-db.svc",
            "-dbport", "5432",
            "-dbuser", "tksuser",
            "-dbpassword", "",
            "-info-address", "tks-info.tks.svc",
            "-info-port", "9110"
          ]
          resources:
            {}
      nodeSelector:
        taco-tks: enabled

NOTES:
TKS-Contract
     NOTE: It may take a few minutes for the LoadBalancer IP to be available.
           You can watch the status of by running 'kubectl get --namespace tks svc -w tks-contract'
  export SERVICE_IP=$(kubectl get svc --namespace tks tks-contract --template "{{ range (index .status.loadBalancer.ingress 0) }}{{.}}{{ end }}")
  gRPC Call => $SERVICE_IP:9110

이전 글은 Cluster API 가 어떤 것이고 어떻게 동작하는지를 알아봤다면 이번에는 AWS 에 Cluster API를 이용하여 Kubernetes 를 쉽게 설치하는 방법을 설명한다. 사실 AWS를 어느 정도 알고있어야 (특히 VPC, Subnet, Route Table, Nat Gateway, Internet Gateway 같은 네트워크) 해당 내용들을 이해하기가 쉽기 때문에 Cluster API 로 구현되는 최종 Kubernetes Cluster 구성에 대해서 먼저 설명하겠다.

특정 리전 (여기서는 서울)에 3개의 가용존(AZ1~3)에 Kubernetes Master 와 Node 가 설치되게 된다. 하나의 AZ에는 public subnet 과 private subnet 이 만들어지며 public subnet은 인터넷과 통하는 Internet Gateway 와 연결되어 있다. 네트워크 통신을 위해서는 Route Table 을 통해서 default gateway (0.0.0.0/0)를 설정해야 하는데 public subnet 은 Internet Gateway 를 private subnet 은 EIP 가 할당되어 있는 NAT gateway 를 설정한다.

AWS 에서는 Internet Gateway 와 연결되어 있는데 subnet 을 public subnet 으로 명명하며 public IP 가 할당되는 자원들은 모두 public subnet 에 생성한다. 그 외의 subnet 은 private subnet 이라 명명하는데, 이 때 외부 outbound 연결을 하기 위해서는 public subnet 에 NAT Gateway 를 만들어 활용한다. 보라색 점선이 Internet Gateway 와 NAT Gateway 로 default gateway 를 설정한 내용을 보여준다.

요약하면 AWS 에서의 네트워크는 Subnet, Route table, Gateway (Internet 혹은 NAT) 로 구성된다.

모든 VM (Control plane과 Node) instance는 private subnet에 생성되어 외부에서 직접 VM 으로 접속하는 경로를 차단한다. 필요에 따라 외부의 Inbound 를 트래픽을 가능하게 하려면 Load Balancer 를 통해서 연결한다(물론 Internal LB도 가능하다). Load Balancer 가 private subent 의 VM 에 연결되기 위해서는 public subnet 이 LB에 등록되어야 한다. 다이어그램에서 이를 표현한 것이 초록색 점선이다. LB 와 Control plane 을 연결한 것은 API Server 가 LB 에 등록되어 로드밸랜싱된다는 의미이며, 고객 서비스의 연결은 Node VM 에 연결될 수 있다. 이 때 Service 리소스의 Type 을 LoadBalancer 로 지정하면 자동으로 연결된다.

이 기능들이 가능한 이유는 Kubernetes 에 Cloud provider controller 가 내장되어 있기 때문이다. 하지만 이 기능은 deprecated 될 예정으로 버전 1.23 부터는 소스가 분리될 예정이다.

또 한가지 일반적인 방법으로 설치하면 그림의 내용과 같이 모든 Node VM 이 AZ1 의 private subnet 에 몰려서 생성된다. 이는 가용성에 문제가 될 수 있으며 이를 해결하기 위해서는 아직은 experimental 버전인 MachinePool 기능을 사용해야 한다.

이제 본격적으로 Cluster API 로 Kubernetes Cluster 를 설치해 보자.

이전 글을 보면 Management cluster 에 Cluster API Controller 를 설치한 후 Custom Resource (CR) 를 생성하면 자동으로 Workload cluster 가 생성된다는 것을 설명하였다. 이를 잘 기억해 두고 Management cluster 는 존재한다는 가정하에 시작한다(인터넷에서 조회해보면 Kind 로 쉽게 Management cluster 를 구성하는 방법을 찾을 수 있다).

1. clusterctl 설치

clusterctl 은 Managed cluster 에 Cluster API controller 를 설치하고 Workload cluster 를 위한 CR 생성을 도와주는 도구이다.

$ curl -L https://github.com/kubernetes-sigs/cluster-api/releases/download/v0.3.20/clusterctl-linux-amd64 -o clusterctl
$ chmod +x ./clusterctl
$ mv ./clusterctl /usr/local/bin/clusterctl
$ clusterctl version
=== output ===
clusterctl version: &version.Info{Major:"0", Minor:"3", GitVersion:"v0.3.20", GitCommit:"ea9dc4bdc2a9938325aab3817ece3e654873aaab", GitTreeState:"clean", BuildDate:"2021-06-30T22:10:51Z", GoVersion:"go1.13.15", Compiler:"gc", Platform:"linux/amd64"}

2. clusterawsadm 설치

clusterawsadm 은 aws 에 필요한 Role 과 Policy 를 자동으로 생성해 주는 도구이다.

$ curl -L https://github.com/kubernetes-sigs/cluster-api-provider-aws/releases/download/v0.6.6/clusterawsadm-linux-amd64 -o clusterawsadm
$ chmod +x clusterawsadm
$ mv ./clusterawsadm /usr/local/bin/clusterawsadm
$ clusterawsadm version
=== output ===
clusterawsadm version: &version.Info{Major:"0", Minor:"6", GitVersion:"v0.6.6-4-d4593daa95fb96-dirty", GitCommit:"d4593daa95fb961be91dc6db869f26ca4359ebc0", GitTreeState:"dirty", BuildDate:"2021-06-01T20:05:33Z", GoVersion:"go1.13.15", AwsSdkVersion:"v1.36.26", Compiler:"gc", Platform:"linux/amd64"}

3. awscli 및 jq 설치

$ curl -L https://awscli.amazonaws.com/awscli-exe-linux-x86_64-2.2.13.zip -o awscliv2.zip
$ unzip awscliv2.zip
$ ./aws/install
$ aws --version
=== output ===
aws-cli/2.2.13 Python/3.8.8 Linux/4.4.0-87-generic exe/x86_64.ubuntu.16 prompt/off

$ mkdir -p ~/.aws
$ vi ~/.aws/credentials
[default]
aws_access_key_id=<< access_key_id >>
aws_secret_access_key=<< secret_access_key >>

$ vi ~/.aws/config
[default]
region = ap-northeast-2

4. 사전 작업

clusterawsadm 을 활용하여 IAM Role 과 Policy 를 생성한다.

## 설정이 안되어 있을 때 환경 변수로 설정한다.
$ export AWS_REGION=ap-northeast-2
$ export AWS_ACCESS_KEY_ID=<< access_key_id >>
$ export AWS_SECRET_ACCESS_KEY=<< secret_access_key >>

$ clusterawsadm bootstrap iam create-cloudformation-stack

Workload cluster VM 에 접속할 key pair 를 Import 한다.

$ aws ec2 import-key-pair \
  --key-name capi-seungkyu \
  --public-key-material fileb://~/.ssh/id_rsa.pub

5. Management cluster 생성

clusterctl 생성에 필요한 환경 변수를 다음과 같이 설정한다.

$ clusterawsadm bootstrap credentials encode-as-profile
=== output ===
<< crendentials >>

$ vi env.sh
export AWS_REGION=ap-northeast-2
export AWS_ACCESS_KEY_ID=<< access_key_id >>
export AWS_SECRET_ACCESS_KEY=<< secret_access_key >>
export AWS_B64ENCODED_CREDENTIALS=<< crendentials >>

$ source ./env.sh

clusterctl init 명령어를 사용하여 Management cluster 를 생성한다.

$ clusterctl init --core cluster-api:v0.3.20 --infrastructure aws:v0.6.6 --bootstrap kubeadm:v0.3.20 --control-plane kubeadm:v0.3.20 -v5
=== output ===
...
Fetching providers
Installing cert-manager
Waiting for cert-manager to be available...
...
Installing Provider="cluster-api" Version="v0.3.20" TargetNamespace="capi-system"
...
Installing Provider="bootstrap-kubeadm" Version="v0.3.20" TargetNamespace="capi-kubeadm-bootstrap-system"
...
Installing Provider="control-plane-kubeadm" Version="v0.3.20" TargetNamespace="capi-kubeadm-control-plane-system"
...
Installing Provider="infrastructure-aws" Version="v0.6.6" TargetNamespace="capa-system"

Your management cluster has been initialized successfully!

You can now create your first workload cluster by running the following:

  clusterctl config cluster [name] --kubernetes-version [version] | kubectl apply -f -

6. Workload cluster 생성

필요한 환경변수를 설정하고 clusterctl config 명령어를 이용하여 CR 파일을 생성한다.

$ vi env-workload.sh
export AWS_CONTROL_PLANE_MACHINE_TYPE=t3.large
export AWS_NODE_MACHINE_TYPE=t3.large
export AWS_SSH_KEY_NAME=capi-seungkyu

$ source ./env-workload.sh

$ clusterctl config cluster capi-quickstart \
  -n capi-quickstart \
  --kubernetes-version v1.20.5 \
  --control-plane-machine-count=3 \
  --worker-machine-count=3 \
  > capi-quickstart.yaml

capi-quickstart.yaml 을 확인하면 아래와 같다.

$ cat capi-quickstart.yaml
---
apiVersion: cluster.x-k8s.io/v1alpha3
kind: Cluster
metadata:
  name: capi-quickstart
  namespace: capi-quickstart
spec:
  clusterNetwork:
    pods:
      cidrBlocks:
      - 192.168.0.0/16
  controlPlaneRef:
    apiVersion: controlplane.cluster.x-k8s.io/v1alpha3
    kind: KubeadmControlPlane
    name: capi-quickstart-control-plane
  infrastructureRef:
    apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
    kind: AWSCluster
    name: capi-quickstart
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSCluster
metadata:
  name: capi-quickstart
  namespace: capi-quickstart
spec:
  region: ap-northeast-2
  sshKeyName: capi-seungkyu
---
apiVersion: controlplane.cluster.x-k8s.io/v1alpha3
kind: KubeadmControlPlane
metadata:
  name: capi-quickstart-control-plane
  namespace: capi-quickstart
spec:
  infrastructureTemplate:
    apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
    kind: AWSMachineTemplate
    name: capi-quickstart-control-plane
  kubeadmConfigSpec:
    clusterConfiguration:
      apiServer:
        extraArgs:
          cloud-provider: aws
      controllerManager:
        extraArgs:
          cloud-provider: aws
    initConfiguration:
      nodeRegistration:
        kubeletExtraArgs:
          cloud-provider: aws
        name: '{{ ds.meta_data.local_hostname }}'
    joinConfiguration:
      nodeRegistration:
        kubeletExtraArgs:
          cloud-provider: aws
        name: '{{ ds.meta_data.local_hostname }}'
  replicas: 3
  version: v1.20.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSMachineTemplate
metadata:
  name: capi-quickstart-control-plane
  namespace: capi-quickstart
spec:
  template:
    spec:
      iamInstanceProfile: control-plane.cluster-api-provider-aws.sigs.k8s.io
      instanceType: t3.large
      sshKeyName: capi-seungkyu
---
apiVersion: cluster.x-k8s.io/v1alpha3
kind: MachineDeployment
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  clusterName: capi-quickstart
  replicas: 3
  selector:
    matchLabels: null
  template:
    spec:
      bootstrap:
        configRef:
          apiVersion: bootstrap.cluster.x-k8s.io/v1alpha3
          kind: KubeadmConfigTemplate
          name: capi-quickstart-md-0
      clusterName: capi-quickstart
      infrastructureRef:
        apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
        kind: AWSMachineTemplate
        name: capi-quickstart-md-0
      version: v1.20.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3
kind: AWSMachineTemplate
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  template:
    spec:
      iamInstanceProfile: nodes.cluster-api-provider-aws.sigs.k8s.io
      instanceType: t3.large
      sshKeyName: capi-seungkyu
---
apiVersion: bootstrap.cluster.x-k8s.io/v1alpha3
kind: KubeadmConfigTemplate
metadata:
  name: capi-quickstart-md-0
  namespace: capi-quickstart
spec:
  template:
    spec:
      joinConfiguration:
        nodeRegistration:
          kubeletExtraArgs:
            cloud-provider: aws
          name: '{{ ds.meta_data.local_hostname }}'

해당 CR 은 아래 다이어그램 구조로 매칭된다.

Cluster API 는 공통이 Abstract Class 와 같이 기본을 정의해 놓았으며, Provider 는 실제 Cloud 에 맞는 구현을 정의하였다. AWSCluster 에는 VPC, subnet, Route table 등과 같은 인프라 생성 정보를 가지고 있고 AWSMachineTemplate 은 Kubernetes Control Plane 에 대한 정보를 AWSMachineTemplate 에는 Node 정보를 갖고 있다.

CR 을 배포하여 Workload cluster 를 생성한다.

$ kubectl create ns capi-quickstart

$ kubectl apply -f capi-quickstart.yaml
=== output ===
cluster.cluster.x-k8s.io/capi-quickstart created
awscluster.infrastructure.cluster.x-k8s.io/capi-quickstart created
kubeadmcontrolplane.controlplane.cluster.x-k8s.io/capi-quickstart-control-plane created
awsmachinetemplate.infrastructure.cluster.x-k8s.io/capi-quickstart-control-plane created
machinedeployment.cluster.x-k8s.io/capi-quickstart-md-0 created
awsmachinetemplate.infrastructure.cluster.x-k8s.io/capi-quickstart-md-0 created
kubeadmconfigtemplate.bootstrap.cluster.x-k8s.io/capi-quickstart-md-0 created

kubectl 명령어를 위해 아래와 같이 kubeconfig 를 생성한다.

$ clusterctl get kubeconfig capi-quickstart -n capi-quickstart > capi-quickstart.kubeconfig

한가지 중요한 부분은 Cluster API 는 Network 모듈이나, CSI 를 설치해 주지는 않는다. 이는 추가로 설치해야 한다.

$ kubectl --kubeconfig=./capi-quickstart.kubeconfig \
  apply -f https://docs.projectcalico.org/v3.19/manifests/calico.yaml

네트워크 모듈까지 다 설치하면 정상적으로 Kubernetes Cluster 가 설치된 것을 볼 수 있다.

$ kubectl get kubeadmcontrolplane -n capi-quickstart
=== output ===
NAME                            INITIALIZED   API SERVER AVAILABLE   VERSION   REPLICAS   READY   UPDATED   UNAVAILABLE
capi-quickstart-control-plane   true          true                   v1.20.5   3          3       3


$ kubectl --kubeconfig=mycluster.kubeconfig get nodes
=== output ===
NAME                                              STATUS   ROLES                  AGE   VERSION
ip-10-0-143-5.ap-northeast-2.compute.internal     Ready    control-plane,master   23h   v1.20.5
ip-10-0-164-198.ap-northeast-2.compute.internal   Ready    <none>                 23h   v1.20.5
ip-10-0-222-84.ap-northeast-2.compute.internal    Ready    control-plane,master   23h   v1.20.5
ip-10-0-255-19.ap-northeast-2.compute.internal    Ready    <none>                 23h   v1.20.5
ip-10-0-68-113.ap-northeast-2.compute.internal    Ready    <none>                 23h   v1.20.5
ip-10-0-80-79.ap-northeast-2.compute.internal     Ready    control-plane,master   23h   v1.20.5

AWS 에서 Kubernetes 사용하는 방법은 Managed Service 인 EKS 서비스를 신청/설치 방법과 일반 VM 에 Kubernetes 를 설치하는 방법이 있다.

VM 에 Kubernetes 를 설치하는 방법은 VM 을 생성하고 필요한 Security Group 을 지정하고 Muti Control plane 에 ELB 를 연결하여 다중 Master 로 사용가능 하도록 세팅해야할 내용이 제법 있다. Kubernetes 자체 설치도 kubeadm 이나 kubespray 같은 툴을 사용해서 설치한다. - 역시 쉽지 않은 내용임에 분명하다.

Cluster API 란 ?

지금 소개하는 방법은 Kubernetes Cluster Lifecycle SIG 에서 개발하고 있는 Cluster API 로 Operator Pattern 을 활용하여 Kubernetes 를 설치하는 방법이다. Cluster API 란 Management Kubernetes Cluster 에 Custom Controller 를 설치하고 Custom Resource 를 생성하면 자동으로 Cloud 에 VM 을 생성하고 Kubernetes 를 설치하는 방법이다. Controller 로 관리하기 때문에 VM 이 죽으면 다시 살려주는 장점이 있다. Kubernetes 가 설치된 VM 이 다운되었을 때 Self healing 으로 Recovering 해준다니 정말 멋진 아이디어인 것 같다.

Cluster API 의 시작은 2년 정도 전부터 시작되었는데 초장기에는 PoC 정도였다면 지금은 어느 정도 안정화 되어 사용하기에 문제가 없다.

개념을 보면 Management Kubernetes Cluster 를 설치(Kind, Minikube 등도 가능)하고 여기에 필요한 여러 Custom Controller 를 실행시킨다. 그리고 나서 Custom Resource 를 생성하면 지정된 Cloud 에 VM 을 생성하고 Workload Kubernetes Cluster (고객이 사용할 클러스터) 를 자동으로 생성해 주는 방법이다.

Cluster API 구성도

그림에서 보면 좌측 맨 위에 Cluster API Controller 가 있다. Cluster API Controller 는 마치 java class 로 치면 Abstraction Class 의 역활과 동일하다. Cluster Pod Network, Control Plane VM 갯수, Node VM 갯수 등을 관리한다.

이렇게 정의를 하면 Boostrap provider Controller 에서 kubeadm 으로 어떻게 Kubernetes 를 설치할 지를 관리한다.

Infrastructure provider Controller 에서는 AWS, Azure, GCP 와 같이 Public Cloud 의 자원 생성을 관리한다.

마지막으로 Control Plane provider Controller 특별하게 Control Plane 의 설치를 관리한다.

우측 위는 Custom Resource 를 보여주고 있다.

Cluster API Provider Controller 와 Infrastructure Provider Controller 의 상관 관계를 보면 다음과 같다.

Cluster API 는 Infrastructure Provider 에게 이런 식으로 구현을 해야 한다고 알려주는 가이드라고 보면 된다.

이제 세부적으로 하나씩 살펴보자.

Cluster API Controller

Cluster API Controller 는 cluster 의 기본 정보를 관리하는 Controller 이다. 이 Controller 가 관리하는 Custom Resource 는 다음과 같이 4개가 있다.

• clusters
• machinedeployments
• machinehealthchecks
• machines

이 중에서 machinehealthchecks 는 AWS Provider 에서는 사용하고 있지 않으므로 이를 제외하고 나머지 3가지만 살펴보겠다.

clusters CR(Custom Resource) 는 다음과 같은 정보를 가지고 있다.

• Cluster Pod Network 정보
• Kubernetes API url 정보
• Control Plane 을 생성하는 CR 정보
• Cloud Infrastructure 로 사용되는 CR 정보

  Cluster Network:
    Pods:
      Cidr Blocks:
        192.168.0.0/16
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Control Plane Ref:
    API Version:  controlplane.cluster.x-k8s.io/v1alpha3
    Kind:         KubeadmControlPlane
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSCluster
    Name:         capi-quickstart
    Namespace:    capi-quickstart

machinedeployments CR 의 정보는 Kubernetes Worker Node 에 대한 일반적인 내용이며 아래의 내용을 포함한다.

• Bootstrap 으로 사용될 Kubeadm Config Template
• Infrastructure Provider 에 대한 VM 정보 Template
• Cluster name 및 Kubernetes Version 정보

  Cluster Name:               capi-quickstart
  Min Ready Seconds:          0
  Progress Deadline Seconds:  600
  Replicas:                   3
  Revision History Limit:     1
  Selector:
    Match Labels:
      cluster.x-k8s.io/cluster-name:     capi-quickstart
      cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
  Strategy:
    Rolling Update:
      Max Surge:        1
      Max Unavailable:  0
    Type:               RollingUpdate
  Template:
    Metadata:
      Labels:
        cluster.x-k8s.io/cluster-name:     capi-quickstart
        cluster.x-k8s.io/deployment-name:  capi-quickstart-md-0
    Spec:
      Bootstrap:
        Config Ref:
          API Version:  bootstrap.cluster.x-k8s.io/v1alpha3
          Kind:         KubeadmConfigTemplate
          Name:         capi-quickstart-md-0
      Cluster Name:     capi-quickstart
      Infrastructure Ref:
        API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
        Kind:         AWSMachineTemplate
        Name:         capi-quickstart-md-0
      Version:        v1.20.5

machines CR 은 Kubernetes Control Plane VM 별 정보와 Kubernetes Worker Node VM 별 정보를 갖고 있는데 둘다 아래의 정보를 동일하게 갖고 있다.

• Boostrap 으로 KubeadmConfig CR 정보
• Infrastructure 로서 AWSMachine CR 정보

  Bootstrap:
    Config Ref:
      API Version:     bootstrap.cluster.x-k8s.io/v1alpha3
      Kind:            KubeadmConfig
      Name:            capi-quickstart-md-0-7f4xk
      Namespace:       capi-quickstart
      UID:             7b095ef9-3380-45cc-950e-9bce8602f954
    Data Secret Name:  capi-quickstart-md-0-7f4xk
  Cluster Name:        capi-quickstart
  Infrastructure Ref:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachine
    Name:         capi-quickstart-md-0-dcdcx
    Namespace:    capi-quickstart
    UID:          3383bd5b-1040-4577-a690-741c556d1076
  Provider ID:    aws:///ap-northeast-2a/i-090230ea1d12065ce
  Version:        v1.20.5

Bootstrap Provider Controller

Bootstrap provider controller 는 Kubernetes 를 설치하는 kubeadm 관련 정보를 가지고 있다.

• kubeadmconfigs
• kubeadmconfigtemplates

kubeadmconfigs 는 kubeadm 으로 kubernetes 를 설치할 때 사용하는 정보로서 Control Plane VM 별 정보와 Work Node VM별 정보를 갖고 있다.

• Cluster Configuration 으로 provider 정보를 갖고 있다.
• Join Configuration 으로 Token 정보를 갖고 있다.

  Cluster Configuration:
    API Server:
      Extra Args:
        Cloud - Provider:  aws
    Controller Manager:
      Extra Args:
        Cloud - Provider:  aws
    Dns:
    Etcd:
    Networking:
    Scheduler:
  Join Configuration:
    Control Plane:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
    Discovery:
      Bootstrap Token:
        API Server Endpoint:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com:6443
        Ca Cert Hashes:
          sha256:de8ef58efd55489531f681066eb77cec21a7d7f8e2a04eb41a06ad38b18d066e
        Token:                        xxxx.xxxxxxxxxxx
        Unsafe Skip CA Verification:  false
    Node Registration:
      Kubelet Extra Args:
        Cloud - Provider:  aws
      Name:                {{ ds.meta_data.local_hostname }}

kubeadmconfigtemplates 는 Worker Node 가 join 한 template 정보로 Node 명을 가진다.

  Template:
    Spec:
      Join Configuration:
        Node Registration:
          Kubelet Extra Args:
            Cloud - Provider:  aws
          Name:                {{ ds.meta_data.local_hostname }}

Infrastructure Provider Controller

Infrastructure Provider Controller 는 각각의 Cloud 의 API 를 활용하여 리소스를 관리하는 Controller 로 aws 의 경우에는 아래의 정보를 가진다.

• awsclustercontrolleridentities
• awsclusterroleidentities
• awsclusters
• awsclusterstaticidentities
• awsfargateprofiles
• awsmachinepools
• awsmachines
• awsmachinetemplates
• awsmanagedclusters
• awsmanagedmachinepools

이 중에서 awsclusters, awsmachines, awsmachinetemplate 3가지만 살펴본다.

awsclusters 는 aws 에 설치된 Kubernetes workload cluster 에 대한 정보를 갖고 있다.

  Bastion:
    Allowed CIDR Blocks:
      0.0.0.0/0
    Enabled:  false
  Control Plane Endpoint:
    Host:  capi-quickstart-apiserver-479433786.ap-northeast-2.elb.amazonaws.com
    Port:  6443
  Identity Ref:
    Kind:  AWSClusterControllerIdentity
    Name:  default
  Network Spec:
    Cni:
      Cni Ingress Rules:
        Description:  bgp (calico)
        From Port:    179
        Protocol:     tcp
        To Port:      179
        Description:  IP-in-IP (calico)
        From Port:    -1
        Protocol:     4
        To Port:      65535
    Subnets:
      Availability Zone:  ap-northeast-2a
      Cidr Block:         10.0.0.0/20
      Id:                 subnet-04e972e6bfcb98336
      Is Public:          true
      Nat Gateway Id:     nat-0d456fe6c4dd2ce3d
      Route Table Id:     rtb-0dfccca96ffc00732
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2a
      Cidr Block:                                                      10.0.64.0/18
      Id:                                                              subnet-06f2be3eedb46d622
      Is Public:                                                       false
      Route Table Id:                                                  rtb-00090ad5d1de60b20
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2a
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.16.0/20
      Id:                                                              subnet-02a9eed4c602fd3a2
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-050244cb7c9cff368
      Route Table Id:                                                  rtb-020e9366a2da25625
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2b
      Cidr Block:                                                      10.0.128.0/18
      Id:                                                              subnet-03880f2f847b3c21e
      Is Public:                                                       false
      Route Table Id:                                                  rtb-06b52ab77da5c5f2c
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2b
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.32.0/20
      Id:                                                              subnet-09ccabe6dd862df6a
      Is Public:                                                       true
      Nat Gateway Id:                                                  nat-030068539013d5c64
      Route Table Id:                                                  rtb-0973a222fc772ff76
      Tags:
        Name:                                                          capi-quickstart-subnet-public-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/elb:                                        1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     public
      Availability Zone:                                               ap-northeast-2c
      Cidr Block:                                                      10.0.192.0/18
      Id:                                                              subnet-0be3353fd3b6f1637
      Is Public:                                                       false
      Route Table Id:                                                  rtb-0854effe818750d33
      Tags:
        Name:                                                          capi-quickstart-subnet-private-ap-northeast-2c
        kubernetes.io/cluster/capi-quickstart:                         shared
        kubernetes.io/role/internal-elb:                               1
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     private
    Vpc:
      Availability Zone Selection:    Ordered
      Availability Zone Usage Limit:  3
      Cidr Block:                     10.0.0.0/16
      Id:                             vpc-070a545cb4b967dd7
      Internet Gateway Id:            igw-03a4ee0ca0f8d0f72
      Tags:
        Name:                                                          capi-quickstart-vpc
        sigs.k8s.io/cluster-api-provider-aws/cluster/capi-quickstart:  owned
        sigs.k8s.io/cluster-api-provider-aws/role:                     common
  Region:                                                              ap-northeast-2
  Ssh Key Name:                                                        capi-seungkyu

awsmachinetemplates 은 aws vm spec 에 대한 정보를 template 으로 갖고 있다. template 은 control plane 과 worker node 각 1개씩 가진다.

control plane template

  Template:
    Spec:
      Iam Instance Profile:  control-plane.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu

worker node template

  Template:
    Spec:
      Iam Instance Profile:  nodes.cluster-api-provider-aws.sigs.k8s.io
      Instance Type:         t3.large
      Ssh Key Name:          capi-seungkyu

awsmachines 은 awsmachinetemplates 으로 연결된 control plane 과 worker node 별 aws VM 에 대한 정보를 갖는다.

contol plane vm1

  Ami:
  Cloud Init:
    Secure Secrets Backend:  secrets-manager
  Iam Instance Profile:      control-plane.cluster-api-provider-aws.sigs.k8s.io
  Instance ID:               i-0433d589b68e42cd0
  Instance Type:             t3.large
  Provider ID:               aws:///ap-northeast-2c/i-0433d589b68e42cd0
  Ssh Key Name:              capi-seungkyu

Control plane Provider Controller

Control plane provider controller 는 Kubernetes control plane 에 대한 정보를 관리하는 Controller 이다.

• kubeadmcontrolplanes

kubeadmcontrolplanes 은 말그래도 control plane 의 정보를 담고 있으며 앞에서 살펴본 정보들을 활용한다.

• Infrastructure Template 으로 AWSMachineTemplate 을 사용
• Kubeadm Config 로 Init Configuration 과 Join Configuration 정보
• Replicas 개수 정보
• Kubernetes version 정보

  Infrastructure Template:
    API Version:  infrastructure.cluster.x-k8s.io/v1alpha3
    Kind:         AWSMachineTemplate
    Name:         capi-quickstart-control-plane
    Namespace:    capi-quickstart
  Kubeadm Config Spec:
    Cluster Configuration:
      API Server:
        Extra Args:
          Cloud - Provider:  aws
      Controller Manager:
        Extra Args:
          Cloud - Provider:  aws
      Dns:
      Etcd:
      Networking:
      Scheduler:
    Init Configuration:
      Local API Endpoint:
        Advertise Address:
        Bind Port:          0
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
    Join Configuration:
      Discovery:
      Node Registration:
        Kubelet Extra Args:
          Cloud - Provider:  aws
        Name:                {{ ds.meta_data.local_hostname }}
  Replicas:                  3
  Rollout Strategy:
    Rolling Update:
      Max Surge:  1
    Type:         RollingUpdate
  Version:        v1.20.5

https://www.youtube.com/watch?v=lIzAMFUKxBE&t=4s

https://www.youtube.com/watch?v=HNGEo7Kd3_k&t=3s

Argo Rollout 은 new version pods 와 old version pods 를 어떻게 구분하는 것일까? Rollout 리소스로 생성하면 ReplicaSet 의 형태인 Pod 템플릿 영역인 (spec.template) 과 동일하다. 즉 ReplicaSet 이 Selector 로 지정한 label 로 Pod 를 찾아가는 것이다.

아래 Rollout 1개와 Service 2개를 가지는 sample yaml 파일을 배포하여 동작 방법을 살펴보자.

apiVersion: argoproj.io/v1alpha1
kind: Rollout
metadata:
  name: rollout-bluegreen
spec:
  replicas: 2
  revisionHistoryLimit: 2
  selector:
    matchLabels:
      app: rollout-bluegreen
  template:
    metadata:
      labels:
        app: rollout-bluegreen
    spec:
      containers:
      - name: rollouts-demo
        image: argoproj/rollouts-demo:blue
        imagePullPolicy: Always
        ports:
        - containerPort: 8080
  strategy:
    blueGreen:
      activeService: rollout-bluegreen-active
      previewService: rollout-bluegreen-preview
      autoPromotionEnabled: false

---
kind: Service
apiVersion: v1
metadata:
  name: rollout-bluegreen-active
spec:
  selector:
    app: rollout-bluegreen
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8080

---
kind: Service
apiVersion: v1
metadata:
  name: rollout-bluegreen-preview
spec:
  selector:
    app: rollout-bluegreen
  ports:
  - protocol: TCP
    port: 80

Rollout 은 strategy 만 제외하면 ReplicaSet 혹은 Deployment 와 동일하다. 그래서 Rollout 을 배포하면 ReplicaSet 과 Pod 는 Kubernetes Core Resource 타입으로 동일하게 생성되고 조회할 수 있다.

.spec.selector.matchLabels 와 .spec.template.metadata.labels 에서 지정한 label 은 동일해야 한다. 이 부분은 ReplicaSet 에서 요구하는 spec 과 같다.

strategy 의 blueGreen 에는 rollout-bluegreen-active 와 rollout-bluegreen-preview 라는 service 가 2개가 지정되어 있다. Service 는 DNS 명 처럼 이름으로 IP 를 매칭하는 값을 가지는 기능과 Pod 를 연결하여 load balancing 해주는 대표적인 기능이 있다. rollout-bluegreen-active Service 에는 selector 로 "app: rollout-bluegreen" 값이 지정되어 있는데 이는 Rollout Template 에서 지정된 Pod 의 labels 를 가리킨다.

그런데 rollout-bluegreen-active Service 와 rollout-bluegreen-preview 2개 모두 같은 selector 로 같은 Pod 를 보고 있는데 어떻게 new version 과 old version 을 구분할까?

배포한 후에 설정들이 어떻게 바뀌는지 살펴보자.

$ kubectl apply -f rollout-blue-green.yaml
$ kubectl argo rollouts get rollout rollout-bluegreen --watch

rollout 명이 rollout-bluegreen-[해시코드값] 으로 되어 있는데 여기서 해시코드 값이 6565b74f44 은 ReplicaSet 의 해시코드와 동일하다.

$ kubectl get rs rollout-bluegreen

이 해시코드 값은 Service 에서도 찾아 볼 수 있다.

$ kubectl get svc rollout-bluegreen-active -o yaml
...
apiVersion: v1
kind: Service
metadata:
  name: rollout-bluegreen-active
  namespace: default
spec:
  clusterIP: 10.233.59.133
  clusterIPs:
  - 10.233.59.133
  ports:
  - port: 80
    protocol: TCP
    targetPort: 8080
  selector:
    app: rollout-bluegreen
    rollouts-pod-template-hash: 6565b74f44
  sessionAffinity: None
  type: ClusterIP
...

selector 의 label 에 자동으로 rollouts-pod-template-hash: 6565b74f44 이 추가되어 rollout-bluegreen-active Service 는 현재 version 의 rollout 으로 생성된 Pod 를 가리키는 것을 알 수 있다.

이제 이미지를 업데이트 하여 upgrade 배포를 해보자.

$ kubectl argo rollouts set image rollout-bluegreen rollouts-demo=argoproj/rollouts-demo:yellow
$ kubectl argo rollouts get rollout rollout-bluegreen --watch

revision:2 아래에 rollout-bluegreen-6b5dc99488 이라는 새로운 해시코드 값으로 ReplicaSet 이 생성되었다.

rollout-bluegreen-preview Service 의 selector 로 지정된 labels 을 보면 rollouts-pod-template-hash:6b5dc99488 가 생성되어 new version 의 pod 를 가리키는 것을 알 수 있다.

$ kubectl get svc rollout-bluegreen-preview -o yaml
...
apiVersion: v1
kind: Service
metadata:
  name: rollout-bluegreen-preview
  namespace: default
spec:
  clusterIP: 10.233.44.227
  clusterIPs:
  - 10.233.44.227
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: rollout-bluegreen
    rollouts-pod-template-hash: 6b5dc99488
  sessionAffinity: None
  type: ClusterIP
...

배포를 완료하고 ReplicaSet 을 조회해 보면 이전 해시코드 값을 갖는 ReplicaSet 의 DESIRED, CURRENT, READY 가 0 으로 세팅되어 있는 것을 알 수 있다.

$ kubectl argo rollouts promote rollout-bluegreen
$ kubectl get rs -l app=rollout-bluegreen
NAME                           DESIRED   CURRENT   READY   AGE
rollout-bluegreen-6565b74f44   0         0         0       5h35m
rollout-bluegreen-6b5dc99488   2         2         2       10m

이 방식을 응용하면 Deployment 로도 쉽게 배포 전략을 활용할 수 있다.
