C 와 Java 를 안다면 Go 를 공부하면 헷갈리는 부분들이 다소 있다. 일반적으로 기본 내장 타입은 비슷해서 이해하기 쉽지만 pointer 와 interface 등을 공부하다 보면 헷갈리기 마련이다.

일단 먼저 기본 타입에 대해서 설명한다.

Built-in Type

기본 내장 타입에는 boolean, integer, rune, float, byte, string 이 있다. 물론 complex type 도 있지만 이는 생략하겠다. 기본 내장 타입은 zero 값을 갖고 있다.

이 중에서 숫자 타입은 integer, rune, float 이다.

boolean

boolean 의 zero 값은 false 이다.

var isDev bool
var isTrue = true

fmt.Println(isDev)
fmt.Println(isTrue)

--- output ---
false
true

변수 선언은 var 변수명 타입 으로 선언할 수 있다. 이렇게 설명하면 zero 값으로 false 가 자동 대입된다.

다른 방법은 var 변수명 = 값 과 같이 변수를 선언하면서 값을 대입하는 것이다. 그럼 값을 보고 알아서 타입을 결정해 준다.

Integer (숫자 타입 중 하나)

Integer type 은 int8, int16, int32, int64, uint8, uint16, uint32, uint64 이다. 그리고 특별한 integer 타입으로 byte 와 rune 타입이 있다.

byte 는 uint8 의 별칭으로 unit8 보다는 byte 를 주로 쓰게 된다.

rune 은 int32 의 별칭이다.

보통 Integer Type 은 int 로 많이 사용하는데, 32bit cpu 이면 int32, 64bit cpu 이면 int64 와 동일하다.

int 의 zero 값은 0 이다.

var x int
var y int = 1
var z = 2
fmt.Println(x)
fmt.Println(y)
fmt.Println(z)

--- output ---
0
1
2

Float (숫자 타입 중 하나)

Float type 은 float32, float64 이 있다.

float type 의 zero 값은 int 와 동일하게 0 이다.

var p float64
var q = 0.0
fmt.Println(p)
fmt.Println(q)

--- output ---
0
0

숫자 타입 간에는 편하게 해당 타입으로 변환이 가능하다.

var x int = 10
var p float64 = 20.2
fmt.Println(x + int(p))
fmt.Println(float64(x) + p)

--- output ---
30
30.2

String

string 의 zero 값은 empty string 이다. Java 에서는 null string 이 있지만 Go 에서는 null 이 아니다.

string 과 자주 사용되는 타입은 rune 과 byte 이다.

앞에서 숫자 타입은 서로 타입 변환이 해당 타입으로 감싸주면 된다고 설명했는데 string, rune, byte 도 서로 타입 변환이 가능하다.

Go 최신 버전에서는 숫자 타입을 단순히 string 으로 감싸는 것은 체크 시에 에러가 발생한다.

var r rune = 'r'
var s string = string(r)
var b byte = 'b'
var s2 string = string(b)
fmt.Println(r)
fmt.Println(b)
fmt.Println(s)
fmt.Println(s2)

--- output ---
114
98
r
b

rune 과 byte 는 int 타입의 별칭이라 숫자 값이 출력된 것을 이해하자.

나중에 설명하겠지만 [] 를 사용하여 slice (배열과 비슷한) 타입을 활용하면 string 을 []byte 혹은 []rune 으로 변환할 수 있다.

var s string = "Hello, 😀"
var bs []byte = []byte(s)
var rs []rune = []rune(s)
fmt.Println(bs)
fmt.Println(rs)

--- output ---
[72 101 108 108 111 44 32 240 159 152 128]
[72 101 108 108 111 44 32 128512]

😀 이모지 값은 utf-8 으로 표시해야 되기 때문에 byte 는 [240 159 152 128] 와 같이 4 바이트로 표시되고 rune 은 [128512] 로 표시된다. byte 는 int8 이고, rune 은 int32 임을 기억하자.

이렇게 보면 string 은 rune 으로 변환하는 것이 편리하다.

마지막으로 Short Variable Delcaration Operator(:=) 를 사용하여 var 와 type 키워드 없이 변수를 선언하고 바로 할당할 수 있다.

var a, b int = 1, 2
var c, d = 3, "a"

i := 10
x, s := 20.5, "Hello World"

--- output ---
1 2 3 a
10 20.5 Hello World

Kubernetes source code 를 디버깅하면서 분석하기 위해 golang 환경 설정과 사용을 계속해서 설명하고자 한다.

오늘은 첫번째로 무료 IDE 인 (thx MS) VSCode 를 설치하고 세팅하는 법을 알아보자.

golang 설치

mac 에서 golang 은 home brew 로 간단히 설치할 수 있다. 혹시 라도 이전에 낮은 버전이 설치되어 있는지 확인한다.

$ brew list | grep go
$ go@1.12

$ go version
go version go1.12.9 darwin/amd64

새로운 버전을 install 한다.

$ brew install go@1.16

현재 1.12 버전을 unlink 한다.

$ brew unlink go

새로운 버전을 link 한다.

$ brew link --force go@1.16

새로운 버전을 check 하면 업그레이드 되어 있는 것을 알 수 있다.

$ go version
go version go1.16.14 darwin/amd64

Go Workspace

go 는 install 명령어로 다른 go tool 들을 설치할 수 있다. 설치 위치는 workspace 라고 부르는 곳인데 특별히 지정하지 않으면 디폴트로 $HOME/go 디렉토리에 설치 된다.

go install 로 설치된 툴들은 소스는 $HOME/go/src 에, 바이너리 실행파일은 $HOME/go/bin 에 설치된다.

workspace 는 변경할 수 있는데 아래와 같이 .zshrc (zsh 일 경우) 이나 .bash_profile (bash 일 경우) 파일에 환경 변수를 추가하면 된다. 설정하기 전에 해당 workspace 디렉토리는 미리 만들어 줘야 한다.

## 디렉토리 만들기
$ mkdir -p $HOME/Documents/go_workspace

## .zshrc 파일에 환경변수 세팅
export GOPATH=$HOME/Documents/go_workspace
export PATH=$PATH:$GOPATH/bin

Go Tool 설치

코드를 체크해 주는 golint 툴이 있다. 이를 설치해 보자

$ go install golang.org/x/lint/golint@latest

$ which golint
/Users/ahnsk/Documents/go_workspace/bin/lint

특정 디렉토리에서 lint 체크를 하고 싶으면 아래 명령어를 쓰면 된다. 코드를 만든 프로젝트 디렉토리에서 수행하면 모든 파일을 lint 한다.

$ golint ./...

그리고 go 를 설치하면 일부 tool 들은 자동으로 설치되는데 그 중 vet 이라는 유용한 tool 있다. vet 은 error 를 잡아주는 tool 이다.

$ go vet ./...

VS Code 설치

VS Code 는 아래 url 에 접속해서 OS 별로 설치하면 된다. 설치 화면은 생략한다.

https://code.visualstudio.com/Download

VS Code 를 띄우고 나서 아무 화면에서나 Cmd+Shift+P 키를 입력하면 Command Palette 가 화면 위에 생성된다. 거기에서 shell command 로 검색하여 install ‘code’ command in PATH 를 선택한다.

이렇게 설치한 후 터미널을 새롭게 띄워서 특정 디렉토리에서 code 명령어를 이력하면 VS Code 가 실행된다.

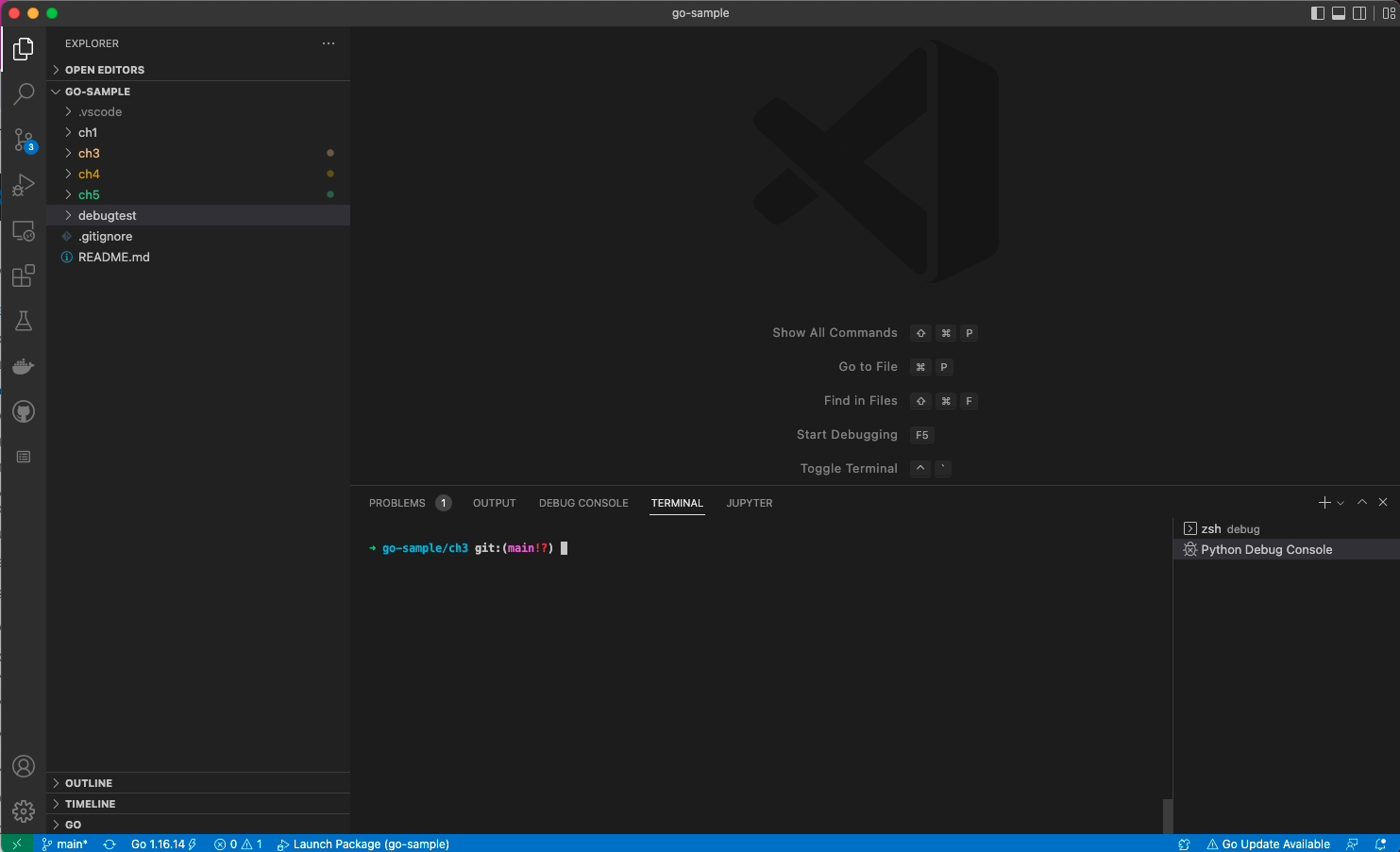

아래와 같이 go-sample 디렉토리에서 실행하면 VS Code 가 뜨는 것을 볼 수 있다.

$ cd go-sample
$ code

VS Code Extension 설치

VS Code 는 다양한 Extension 을 설치할 수 있다. 그 중에 go 를 써야 하니 Go extension 을 설치해 보자.

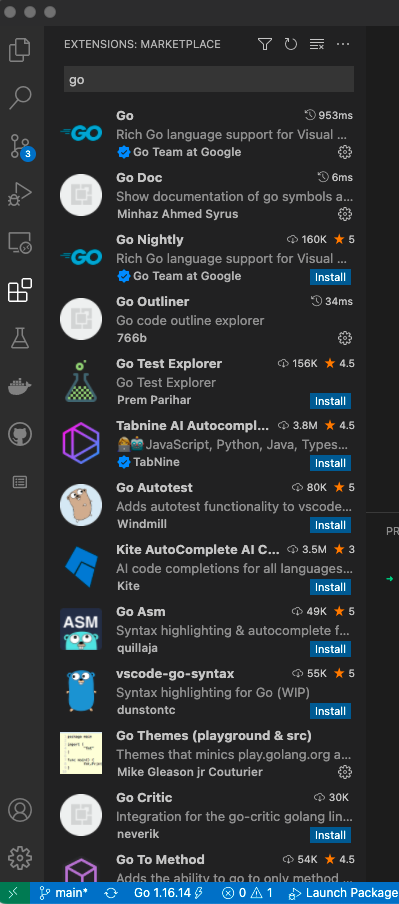

VS Code 화면에 보면 맨 좌측에 세로로 아이콘들이 여러개 있다. 그 중 위에서 5번째 혹은 6번째에 있는 extension 아이콘을 선택하고 go 를 검색해서 go Team at Google 에서 만든 Go 를 설치해 준다.

아래 그림에서 맨 처음 줄의 Go 의 install 파란 버튼을 클릭해서 설치한다.

이제 기본 설치는 끝났다.

hello world 를 출력하는 간단한 소스를 만들어서 실행해 보자.

VS Code 에서 새로운 파일을 생성해서 main.go 파일을 만들어서 저장한다.

package main

import "fmt"

func main() {
	fmt.Println("Hello world!!!")
}

VS Code 상단 메뉴에 Terminal >> New Terminal 을 클릭하면 터미널을 VS Code 에서 사용할 수 있다.

$ go run main.go
Hello world!!!

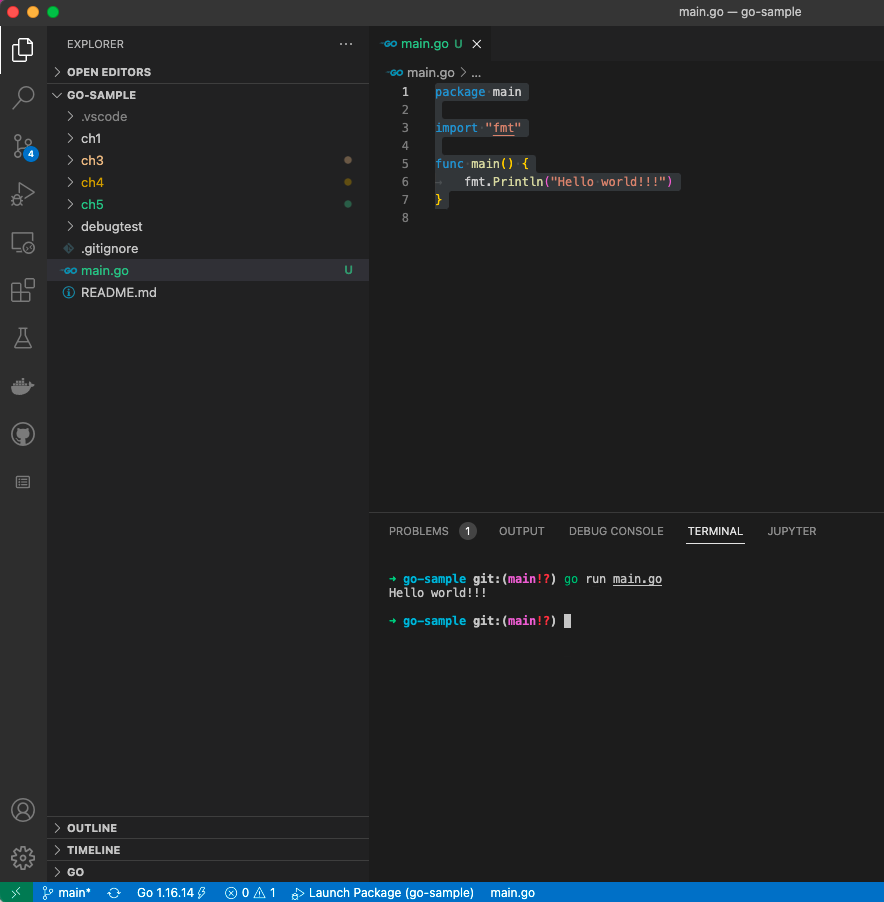

VS Code 화면을 보면 다음과 같다.

이제 세팅은 모두 끝났다. 디버깅 세팅하는 방법이 있는데 go 를 설명하다가 어느 정도 지나면 디버깅 세팅도 추가로 올릴 예정이다.

.
├── config
│   ├── __init__.py
│   ├── __pycache__
│   │   ├── __init__.cpython-39.pyc
│   │   ├── settings.cpython-39.pyc
│   │   ├── urls.cpython-39.pyc
│   │   ├── views.cpython-39.pyc
│   │   └── wsgi.cpython-39.pyc
│   ├── asgi.py
│   ├── settings.py
│   ├── urls.py
│   ├── views.py
│   └── wsgi.py
├── db.sqlite3
├── firstapp
│   ├── __init__.py
│   ├── __pycache__
│   │   ├── __init__.cpython-39.pyc
│   │   ├── urls.cpython-39.pyc
│   │   └── views.cpython-39.pyc
│   ├── admin.py
│   ├── apps.py
│   ├── migrations
│   │   └── __init__.py
│   ├── models.py
│   ├── tests.py
│   ├── urls.py
│   └── views.py
└── manage.py

위와 같이 django 디렉토리가 있을 때 package, module import 하는 방법이 헷갈려서 정리하는 차원이다.

바로 하위 디렉토리 config 와 firstapp 은 패키지 이다.

그리고 config 아래의 urls.py 와 같은 python 파일은 모듈이다.

import 방법은 다음과 같다.

import {패키지}.{모듈}

import {패키지}.{모듈}.{함수}

from {패지키} import {모듈}

from {패키지}.{모듈} import {함수}

Pod 가 새롭게 생성되면 Scheduler 를 통해서 Pod 가 실행될 노드가 결정된다. 즉 모든 Pod 는 Scheduler 에 의해서 최적의 노드가 결정되고 실행된다.

kube-scheduler 는 Control Plane 에 속하는 컴포넌트 중에 하나이며, 디폴트 scheduler 이다. 만약 특별한 스케줄링을 원한다며 커스텀 스케줄러를 만들어서 대체할 수 도 있다.

Pod 가 스케줄링 되기 위해서는 노드가 스케줄링 요구 사항에 맞아야 하는데 이 때, 요구사항에 맞는 노드를 피저블 노드(feasible node) 라고 한다.

스케줄러는 피저블 노드를 찾고 적절한 로직을 통해 노드에 점수를 부여한다. 가장 최고 점수를 갖는 노드에 Pod 가 실행된다.

스케줄링을 결정하는 데에는 하드웨어, 소프트웨어, policy contraints, affinity 와 anti-affinity spec, local data 등 여러 요구 사항들이 있다.

kube-scheduler 가 결정하는 2-step operation

1. Filtering
2. Scoring

Filtering 단계에서는 피저블 노드를 찾는 단계이다. 예를 들면, PodFitsResources 필터는 Pod 의 request 리소스를 만족하는 리소스를 갖는 후보 노드를 추려낸다. 이 단계 이후에는 적합한 노드 리스트가 도출되는데 만약 노드 리스트의 값이 비었다면 Pod 는 스케줄링 되지 않는다.

Scoring 단계에서는 필터링된 노드 리스트 중에서 Pod 가 실행될 최적의 노드를 찾는다. 스케줄러는 노드 리스트에 있는 각 노드들에 점수를 부여한다.

마지막으로 kube-scheduler 는 최고 점수의 노드에 Pod 를 배치한다.

Filtering 과 Scoring 을 설정할 수 있는 방법은 2가지가 있다.

1. Scheduling Policies (kubernetes 1.22 버전까지만 사용)
   • Predicates : filtering 을 조절할 수 있음
   • Priorities: scoring 을 조절할 수 있음
2. Scheduling Profiles (https://kubernetes.io/docs/reference/scheduling/config/#profiles)
   • KubeSchedulerConfiguration 리소스 타입으로 조절할 수 있음
   • plugins 를 통해 Filter 와 Score 를 조절 가능

nodeSelector

Node 에 label 을 설정하고 Pod 에서 nodeSelector 로 Node 지정하는 방식이다.

$ kubectl get nodes -L nginx
NAME          STATUS   ROLES                  AGE   VERSION   NGINX
k1-master01   Ready    control-plane,master   92d   v1.21.6
k1-node01     Ready    ingress                92d   v1.21.6
k1-node02     Ready    <none>                 92d   v1.21.6   enabled
k1-node03     Ready    <none>                 92d   v1.21.6   enabled
k1-node04     Ready    <none>                 92d   v1.21.6
k1-node05     Ready    <none>                 92d   v1.21.6

k1-node02 와 k1-node03 에 nginx=enabled 로 label 이 지정되어 있다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-nodeselector
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80
      nodeSelector:
        nginx: enabled

nodeSelector 를 활용하여 deployment 를 배포하면 아래와 같이 k1-node02 혹은 k1-node03 에 배포된다.

$ kubectl get pods -n kube-sample -o wide
NAME                                  READY   STATUS    RESTARTS   AGE   IP             NODE        NOMINATED NODE   READINESS GATES
nginx-nodeselector-68977d7759-sf48l   1/1     Running   0          9s    10.233.113.7   k1-node02   <none>           <none>

Node affinity

nodeSelector 와 동작 방식이 유사하지만 다음과 같은 차이가 있다.

requiredDuringSchedulingIgnoredDuringExecution: 스케줄링에서 만족하는 노드가 없으면 스케줄링 되지 않는다.

preferredDuringSchedulingIgnoredDuringExecution: 스케줄링에서 만족하는 노드를 찾고 노드가 없더라도 스케줄링은 된다. weight 필드의 값을 scoring 에 포함시킨다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-node-affinity
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: nginx
                operator: In
                values:
                - enabled
            - matchExpressions:
              - key: kubernetes.io/os
                operator: In
                values:
                - windows
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 1
            preference:
              matchExpressions:
              - key: another-node-label-key
                operator: In
                values:
                - another-node-label-value
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

위와 같이 nodeSelectorTerms 에 여러 개의 matchExpressions 가 있으면 이 중 하나만 만족해도 스케줄링은 된다. nodeSelectorTerms 에 하나의 matchExpressions 가 있고, key value 가 여러 개가 있으면 matchExpressions 내의 모든 조건을 만족해야 스케줄링이 된다.

operator 로 쓸 수 있는 값은 In, NotIn, Exists, DoesNotExist, Gt, Lt 이다.

NotIn 과 DoesNotExist 는 node anti-affinity 로 사용 가능하다.

$ kubectl get pods -n kube-sample -o wide
NAME                                   READY   STATUS        RESTARTS   AGE    IP              NODE        NOMINATED NODE   READINESS GATES
nginx-node-affinity-755cf7f85d-ss9q5   1/1     Running       0          5s     10.233.113.10   k1-node02   <none>           <none>

Pod affinity and anti-affinity

Pod 를 서로 다른 노드에 배치시키는 방법은 pod anti-affinity 를 통해서 구현할 수 있다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-pod-anti-affinity
  namespace: kube-sample
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-pod-anti-affinity
  template:
    metadata:
      labels:
        app: nginx-pod-anti-affinity
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - nginx-pod-anti-affinity
            topologyKey: kubernetes.io/hostname
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

위와 같이 pod label 에 pod anti affinity 를 설정하면 replicas 값 2 에 의해서 생성되는 2개의 pod 는 서로 다른 노드에 배치된다. topologyKey 는 kubernetes.io/hostname 값으로 세팅하고 특정 node lable 로 하고 싶으면 node affinity 를 추가하면 된다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-pod-anti-affinity
  namespace: kube-sample
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx-pod-anti-affinity
  template:
    metadata:
      labels:
        app: nginx-pod-anti-affinity
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - nginx-pod-anti-affinity
            topologyKey: kubernetes.io/hostname
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: nginx
                operator: In
                values:
                - enabled
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

$ kubectl get pods -n kube-sample -o wide
NAME                                       READY   STATUS    RESTARTS   AGE   IP              NODE        NOMINATED NODE   READINESS GATES
nginx-pod-anti-affinity-7cfcbcff8f-c2429   1/1     Running   0          14s   10.233.96.3     k1-node03   <none>           <none>
nginx-pod-anti-affinity-7cfcbcff8f-dmqqm   1/1     Running   0          14s   10.233.113.12   k1-node02   <none>           <none>

Taint 와 Toleration

노드에 taint 를 지정하면 해당 노드에 taint effect 를 줄 수 있다. 예를 들어 taint effect 에 NoSchedule 을 준다면 해당 노드에는 pod 가 스케줄링 되지 않는다.

taint effect 를 제거할 수 있는 방법은 Pod 에 toleration 을 세팅하는 것이다.

마스터에는 기본적으로 taint 를 지정해서 스케줄링 안되게 세팅해 놓는 것을 알 수 있다.

$ kubectl describe node k1-master01

Name:               k1-master01
Roles:              control-plane,master
Labels:             beta.kubernetes.io/arch=amd64
                    beta.kubernetes.io/os=linux
                    kubernetes.io/arch=amd64
                    kubernetes.io/hostname=k1-master01
                    kubernetes.io/os=linux
                    node-role.kubernetes.io/control-plane=
                    node-role.kubernetes.io/master=
                    node.kubernetes.io/exclude-from-external-load-balancers=
Annotations:        kubeadm.alpha.kubernetes.io/cri-socket: /var/run/containerd/containerd.sock
                    node.alpha.kubernetes.io/ttl: 0
                    projectcalico.org/IPv4Address: 192.168.30.13/24
                    volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp:  Tue, 08 Feb 2022 21:27:12 +0900
Taints:             node-role.kubernetes.io/master:NoSchedule

마지막의 Taints 값은 kubectl 로 세팅할 수 있다.

$ kubectl taint nodes k1-master01 node-role.kubernetes.io/master=:NoSchedule

그럼 master 노드에 toleration 을 활용하여 pod 를 배치해 보자.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-toleration
  namespace: kube-sample
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-toleration
  template:
    metadata:
      labels:
        app: nginx-toleration
    spec:
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: node-role.kubernetes.io/control-plane
                operator: Exists
      containers:
      - name: nginx
        image: nginx:1.21.0
        ports:
        - containerPort: 80

toleration 으로 taint 효과를 없애고 node affinity 를 활용하여 control-plane, 즉 master 노드에 pod 를 배치 시켰다. 물론 master 노드에 node-role.kubernetes.io/control-plane 이라는 label 이 존재해야 한다.

taint effect 는 NoSchedule, NoExecute, PreferNoSchedule 이 있다.

NoSchedule 은 스케줄링을 막는 것이고, NoExecute 는 실행중인 pod 를 eviction 시킨다. PreferNoSchedule 은 가능하면 스케줄링 하지 않는다는 의미이다.

operator 에는 Exists 와 Equal 이 있다. Exists 는 key 값이 존재하는 지를 판단하기 때문에 value 값이 필요 없으며, Equal 은 key 와 value 값이 지정된 값과 일치해야 한다.

$ kubectl get pods -n kube-sample -o wide
NAME                                       READY   STATUS    RESTARTS   AGE     IP              NODE          NOMINATED NODE   READINESS GATES
nginx-toleration-fb74cd98c-hkql8           1/1     Running   0          5m31s   10.233.117.4    k1-master01   <none>           <none>

컨테이어가 사용하는 네트워크는 처음 접할 때는 어렵기 마련이다. 그러나 리눅스 네트워크 네임스페이스를 공부하고 리눅스 명령어로 이를 구현해 보면 이해가 훨씬 쉽다.

Single Network Namespace

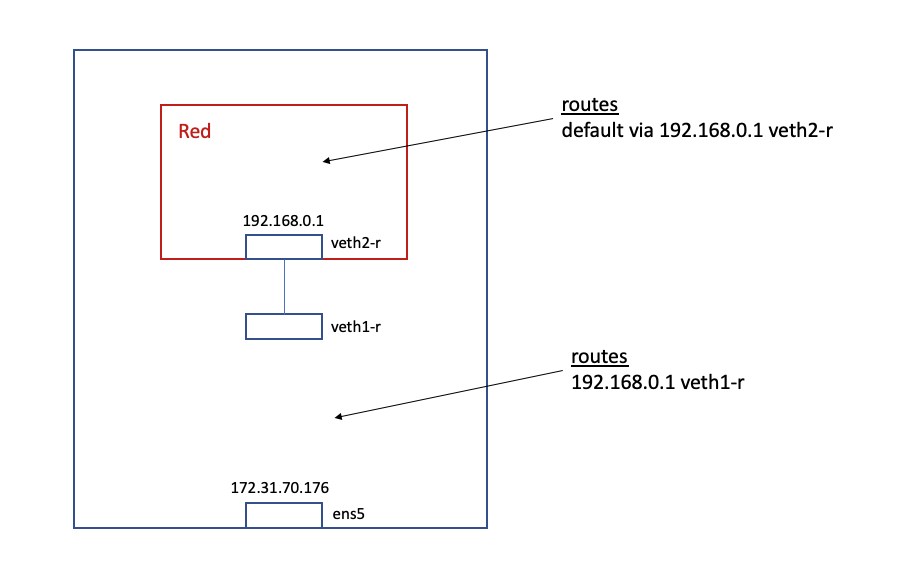

구현하고자 하는 목표는 아래 다이어그램과 같다.

red 네트워트 네임스페이스를 만들고 인터페이스를 만들어서 ip 를 할당하고 노드에서 ping 을 통해 통신이 가능한지 확인한다.

아래의 명령어로 컨테이너 네트워크를 만들어 본다.

1. 새로운 네임스페이스 생성 (이름: red)

$ sudo ip netns add red

2. veth pair 생성

$ sudo ip link add veth1-r type veth peer veth2-r

3. veth2-r 을 red 네임스페이스로 이동

$ sudo ip link set veth2-r netns red

4. red 네임스페이스에 존재하는 veth2-r 인터페이스에 ip 주소를 세팅

$ sudo ip netns exec red ip address add 192.168.0.1 dev veth2-r

5. red 네임스페이스에 존재하는 veth2-r 인터페이스 up

$ sudo ip netns exec red ip link set dev veth2-r up

6. 노드에 존재하는 veth1-r 인터페이스 up

$ sudo ip link set dev veth1-r up

7. red 네임스페이스에 존재하는 loopback 인터페이스 up

$ sudo ip netns exec red ip link set lo up

8. 노드의 라우팅 테이블 세팅

subnet mask 가 32 이므로 바로 해당 ip 에 대해서만 veth1-r 로 향하도록 라우팅을 세팅했다. veth1-r 은 veth2-r 과 링크가 연결되어 있으므로 192.168.0.1 을 목적지로 하는 네트워크 패킷들은 red 네임스페이스 안에 존재하는 veth2-r 인터페이스로 향하게 된다.

$ sudo ip route add 192.168.0.1/32 dev veth1-r

9. red 네임스페이스의 디폴트 라우팅을 세팅

red 네임스페이스 안에서 디폴트 게이트웨이를 veth2-r 인터페이스의 ip address 로 세팅

$ sudo ip netns exec red ip route add default via 192.168.0.1 dev veth2-r

10. 네트워크 통신 확인

$ ip netns
red (id: 0)

$ sudo ip netns exec red ip address
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
74: veth2-r@if75: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 52:42:40:a9:86:8b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 192.168.0.1/32 scope global veth2-r
       valid_lft forever preferred_lft forever
    inet6 fe80::5042:40ff:fea9:868b/64 scope link
       valid_lft forever preferred_lft forever

$ ping 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=0.057 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=0.046 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=64 time=0.043 ms

Single Network, 2 Namespaces

이번에는 하나의 노드에 2개의 네임스페이스가 있는 경우를 살펴보자. 보통 컨테이너는 하나의 노드에 2개 이상 멀티로 띄는 경우가 많기 때문에 이 번 케이스가 대부분의 컨테이너 네트워크에 맞다고 보면 된다.

1개의 네임스페이스와 다른 점은 ip 대역을 지정하고 (일반적으로 subnet mask 24 혹은 25) 리눅스 브릿지로 이를 연결하는 것이다. 그리고 브릿지에 ip 주소를 할당한 후 네임스페이스의 네트워크에서 사용할 디폴트 게이트웨이로 지정하여, 네임스페이스 내에서는 외부로 나가는 패킷을 리죽스 브릿지로 통하게 한다.

1. 네임스페이스 생성

$ sudo ip netns add red
$ sudo ip netns add blue

2. veth pair 생성

$ sudo ip link add veth1-r type veth peer name veth2-r
$ sudo ip link add veth1-b type veth peer name veth2-b

3. veth pair 를 네임스페이스로 이동

$ sudo ip link set veth2-r netns red
$ sudo ip link set veth2-b netns blue

4. 네트워크 네임스페이스 내에 있는 인터페이스에 ip 주소 세팅

$ sudo ip netns exec red ip address add 192.168.0.2/24 dev veth2-r
$ sudo ip netns exec blue ip address add 192.168.0.3/24 dev veth2-b

5. 네트워크 네임스페이스 내에 있는 인터페이스를 up

$ sudo ip netns exec red ip link set dev veth2-r up
$ sudo ip netns exec blue ip link set dev veth2-b up

6. 리눅스 브릿지 생성

 $ sudo ip link add name br0 type bridge

7. 네트워크 네임스페이스 인터페이스를 브릿지에 연결

$ sudo ip link set dev veth1-r master br0
$ sudo ip link set dev veth1-b master br0

8. 네트워크 네임스페이스 인터페이스를 up

$ sudo ip link set dev veth1-r up
$ sudo ip link set dev veth1-b up

9. 브릿지에 ip 주소 할당

$ sudo ip address add 192.168.0.1/24 dev br0

10. 브릿지 up

$ sudo ip link set dev br0 up

red 네임스페이스에서 blue 네임스페이스로 ping 테스트

$ sudo ip netns exec red ping 192.168.0.3
PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.

ping 은 통신이 안되고 있다. 원인이 무엇일까?

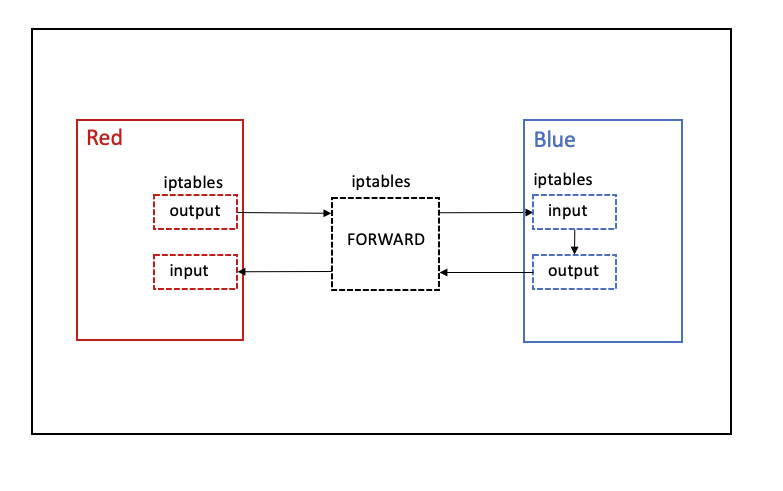

위의 통신은 아래의 경로를 지난다.

red 네임스페이스 -> root 1번 프로세스의 노드 네임스페이스 -> blue 네임스페이스

즉, red 네임스페이스의 iptables, 노드 네임스페이스의 iptables, blue 네임스페이스의 iptables 를 모두 지난다. 그러므로 각 iptables 의 filter 체인을 모두 확인해야 한다.

1. red 네임스페이스의 iptables 은 밖으로 나가는 출발점 이고, 응답을 받아야 하므로 OUTPUT filter 체인과 INPUT 체인이 열려 있는지를 확인한다.
2. 노드 네임스페이스의 iptables 는 네트워크를 경유하는 곳이므로 FORWARD filter 체인이 열려있는지 확인한다. (지금의 경우에만 그렇고 서버에 접속하고 여러 작업을 하므로 INPUT, OUTPUT 이 모두 열려 있어야 한다.)
3. blue 네임스페이스는 iptables 는 패킷을 받고 응답을 줘야 하므로 INPUT filter 체인과 OUTPUT 체인이 열려있는지 확인한다.

## red 네임스페이스
$ sudo ip netns exec red iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

## 노드 네임스페이스
$ sudo iptables -S
-P INPUT ACCEPT
-P FORWARD DROP
-P OUTPUT ACCEPT
...

## blue 네임스페이스
$ sudo ip netns exec blue iptables -S
-P INPUT ACCEPT
-P FORWARD ACCEPT
-P OUTPUT ACCEPT

노드 네임스페스의 FOWARD filter 가 DROP 으로 되어 있다. 이를 ACCEPT 로 변경해 준다.

$ sudo iptables -P FORWARD ACCEPT

한가지가 더 있다. 다음과 같이 sysctl 로 forward 를 열어줘야 한다.

아래의 값이 0 일 경우 이를 1로 변경해 준다.

$ sudo sysctl -a | grep -i net.ipv4.ip_forward
net.ipv4.ip_forward = 0

$ sudo vi /etc/sysctl.d/99-sysctl.conf
net.ipv4.ip_forward=1

$ sudo sysctl -p

이제 red 네임스페이스에서 blue 네임스페이스로 ping 테스트를 다시 하면 성공함을 알 수 있다.

$ sudo ip netns exec red ping 192.168.0.3
PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.
64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.077 ms
64 bytes from 192.168.0.3: icmp_seq=2 ttl=64 time=0.063 ms
64 bytes from 192.168.0.3: icmp_seq=3 ttl=64 time=0.062 ms

red, blue 네임스페이스에서 외부로의 ping 테스트

노드 내부 간의 ping 테스트는 성공했으나 외부 통신은 여전히 실패한다.

$ sudo ip netns exec red ping 8.8.8.8
ping: connect: Network is unreachable

이유는 간단하다. red 네임스페이스에서 밖으로 나가는 route 경로를 지정하지 않았기 때문이다. 디폴트 게이트웨이를 아래와 같이 각각 추가해 준다.

$ sudo ip netns exec red ip route add default via 192.168.0.1 dev veth2-r
$ sudo ip netns exec blue ip route add default via 192.168.0.1 dev veth2-b

그리고 중요한 내용 하나가 더 있다.

외부에서는 node 까지는 알 수 있지만 실제로 내부의 red 네임스페이스에 대해서는 알지 못한다.

그렇기 때문에 네임스페이스 안에서 노드 밖으로 패킷이 나갈 때는 source address 를 node 의 address 로 변경해줘야 한다. 이를 masquerade 라고 하며 아래와 같이 노드에서 iptables 의 nat 테이블에 등록하면 된다.

$ sudo iptables -t nat -A POSTROUTING -s 192.168.0.0/24 ! -o br0 -j MASQUERADE

이제 다시 외부 통신을 테스트 해보면 성공함을 알 수 있다.

$ sudo ip netns exec red ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=103 time=32.6 ms

$ sudo ip netns exec blue ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=103 time=32.5 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=103 time=32.6 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=103 time=32.5 ms

참고: https://www.youtube.com/watch?v=6v_BDHIgOY8&t=1561s (Container Networking From Scratch - Kristen Jacobs)

Python 은 다양한 버전의 패키지 라이브러를 사용하여 개발한다. 그렇기 때문에 똑같은 패키지라도 서로 다른 버전을 사용한 프로그램이 있을 수 있어 버전 충돌이 일어날 수 있다.

결국 각 프로그램마다 고유한 개발 환경이 필요한데 그것이 바로 Virtual Envrionment 이다. 여기서는 Mac 에 python 가상 환경을 구축하는 방법을 설명한다.

1. Python 설치

mac 에서는 brew 로 프로그램 관리를 쉽게 할 수 있는데 brew 로 설치한 python 은 향후 다른 프로그램과 연계할 때 문제가 발생할 수 있어 수동으로 설치하기 위해 이전 brew 설치한 python 은 삭제한 후 아래와 같이 수동으로 다운 받아 설치한다.

(다운로드 후 설치) https://www.python.org/ftp/python/3.9.7/python-3.9.7-macos11.pkg

설치한 python 경로에 path 를 확인하고 없으면 추가해 준다. zsh 외에 bash shell 을 사용하면 ~/.bash_profile 을 확인하면 된다.

$ vi ~/.zshrc
export PATH="/Library/Frameworks/Python.framework/Versions/3.9/bin:${PATH}"

$ source ~/.zshrc

python 설치가 완료되면 아래와 같이 pip 을 설치한다.

$ wget https://bootstrap.pypa.io/get-pip.py
$ python3 get-pip.py

2. Python 가상 환경 프로그램 설치

python 가상 환경은 virtualenv 와 virtualenvwrapper 프로그램을 설치해서 만들 수 있다. 아래와 같이 2개의 툴을 설치한다.

$ sudo pip install virtualenv virtualenvwrapper

설치가 완료되면 ~/.zshrc 혹은 ~/.bash_profile 파일에 경로를 추가한다.

$ vi ~/.zshrc

alias python="/usr/local/bin/python3"

export VIRTUALENVWRAPPER_PYTHON=/usr/local/bin/python3
export VIRTUALENVWRAPPER_VIRTUALENV=/Library/Frameworks/Python.framework/Versions/3.9/bin/virtualenv
export WORKON_HOME=~/.virtualenvs
. /Library/Frameworks/Python.framework/Versions/3.9/bin/virtualenvwrapper.sh
export PATH="/Library/Frameworks/Python.framework/Versions/3.9/bin:${PATH}"

$ source ~/.zshrc

3. 가상 환경 활용

가상 환경은 아래 명령어로 생성할 수 있다. 마지막 python 옵션은 생략 가능하며 pandas-py3.6 이라는 이름으로 생성하였다.

$ mkvirtualenv pandas-py3.6 --python=python3

venv:(pandas-py3.6) $

prompt 가 “venv:...” 로 변경되어 가상환경에 들어와 있음을 알 수 있다.
생성한 가상 환경은 아래 디렉토리에 생성되고 앞으로 pip 으로 생성한 python 패키지 파일들은 ~/.virtualenvs/pandas-py3.6 아래에 설치된다.

venv:(pandas-py3.6) $ ls -al ~/.virtualenvs

drwxr-xr-x  21 ahnsk  staff   672  1 27 10:01 .
drwxr-xr-x+ 96 ahnsk  staff  3072  2 10 13:13 ..
-rwxr-xr-x   1 ahnsk  staff   135 11 13  2017 get_env_details
-rw-r--r--   1 ahnsk  staff    96 11 13  2017 initialize
drwxr-xr-x   8 ahnsk  staff   256  1 27 10:08 pandas-py3.6
-rw-r--r--   1 ahnsk  staff    73 11 13  2017 postactivate
-rw-r--r--   1 ahnsk  staff    75 11 13  2017 postdeactivate
-rwxr-xr-x   1 ahnsk  staff    66 11 13  2017 postmkproject
-rw-r--r--   1 ahnsk  staff    73 11 13  2017 postmkvirtualenv
-rwxr-xr-x   1 ahnsk  staff   110 11 13  2017 postrmvirtualenv
-rwxr-xr-x   1 ahnsk  staff    99 11 13  2017 preactivate
-rw-r--r--   1 ahnsk  staff    76 11 13  2017 predeactivate
-rwxr-xr-x   1 ahnsk  staff    91 11 13  2017 premkproject
-rwxr-xr-x   1 ahnsk  staff   130 11 13  2017 premkvirtualenv
-rwxr-xr-x   1 ahnsk  staff   111 11 13  2017 prermvirtualenv

가상 환경을 벗어나려면 deactivate 명령어로 빠져 나오면 된다.

venv:(pandas-py3.6) $ deactivate
$

가상 환경 목록을 확인하려면 lsvirtualenv 명령어로 할 수 있다.

$ lsvirtualenv

pandas-py3.6
============

해당 가상 환경으로 들어가려면 workon 명령어로 할 수 있다.

$ workon pandas-py3.6

venv:(pandas-py3.6) $  python
Python 3.9.7 (v3.9.7:1016ef3790, Aug 30 2021, 16:25:35)
[Clang 12.0.5 (clang-1205.0.22.11)] on darwin
Type "help", "copyright", "credits" or "license" for more information.
>>>

EKS 서비스를 이용하기 보다는 Kubernetes 를 AWS 에 직접 설치하여 활용하는 경우가 종종 있는데, 이 경우에는 세부적인 세팅들을 해줘야 할 때가 있다. 그 중에 대표적인 추가 모듈이 Pod 에서 EBS Volume 을 연결하여 사용할 수 있는 StorageClass 이다.

잘못된 Storage Class 를 사용하는 경우

Storage class 의 Provisioner 를 kubernetes.io/aws-ebs 로 사용하는 경우가 있는데, 이는 처음에는 문제가 없으나 Pod eviction (pod 가 다른 노드로 옮겨지는 경우) 에서는 문제가 발생한다.

아래와 같은 storage class 를 적용한다.

---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: bad-storage
provisioner: kubernetes.io/aws-ebs
parameters:
  type: gp2
  fsType: ext4

처음 만든 Pod 에서 위의 StorageClass 를 사용하여 volume 을 ReadWriteOnce 로 attach 한 경우에는 문제없이 정상 작동한다. 하지만 pod 가 rescheduling 되면 새로 옮겨가는 노드에서 pod 는 생성되지 않는다. 이유는 volume 이 이전 노드의 Pod에 이미 사용되고 있다는 정보 때문에 새로운 노드의 Pod 에서 volume attach 가 안되기 때문이다.

즉, 해당 문제를 해결하기 위해서는 이전의 attach 정보를 삭제해 줘야 하는데 위의 storage class 로는 이를 해결할 수 없다. 그래서 다음과 같은 StroageClass 를 사용해야 한다.

올바른 Storage Class 사용하기

1. CSI Provisioner 설치

AWS EBS 를 위한 CSI Driver 는 다음과 같이 설치해야 한다.

$ kubectl apply -k "github.com/kubernetes-sigs/aws-ebs-csi-driver/deploy/kubernetes/overlays/stable/?ref=release-1.5"


$ kubectl get pods -n kube-system
...
ebs-csi-controller-6fd55f99c8-9j2hr                                       6/6     Running   0             13d
ebs-csi-controller-6fd55f99c8-x5dkt                                       6/6     Running   0             13d
ebs-csi-node-bw6jb                                                        3/3     Running   0             13d
ebs-csi-node-nx7gl                                                        3/3     Running   0             13d
ebs-csi-node-zh242                                                        3/3     Running   0             13d
...

kustomize 로 설치하면 ebs-csi-controller 가 HA 로 설치되고, 각 노드 마다 ebs-csi-node 가 설치된다. 이는 ceph 스토리지 용도의 CSI Driver 와도 비슷한데 volume 을 사용할 Pod 가 실행될 VM 노드에 EBS 링크를 연결하고 이를 Pod 에서 사용하기 때문에 각 노드마다 ebs-csi-node 가 설치되는 이유이다.

2. Storage class 생성

driver 를 설치했으면 이제 스토리지 클래스를 생성할 차례이다. 아래와 같이 생성한다.

$ vi standard-ebs-sc.yaml
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  annotations:
    storageclass.kubernetes.io/is-default-class: "true"
  name: standard
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
parameters:
  csi.storage.k8s.io/fstype: xfs
  type: io1
  iopsPerGB: "50"
  encrypted: "false"
reclaimPolicy: Delete
allowVolumeExpansion: true
allowedTopologies:
- matchLabelExpressions:
  - key: topology.ebs.csi.aws.com/zone
    values:
    - ap-northeast-2a
    - ap-northeast-2b
    - ap-northeast-2c



$ kubectl apply -f standard-ebs-sc.yaml

annotations 의 storageclass.kubernetes.io/is-default-class":"true" 값은 스토리지 클래스를 디폴트로 지정하는 값이다. 스토리지 클래스는 여러가지를 사용할 수 있기 때문에 기본을 지정해 주는 것이고, 또한 ebs 가 생성될 AZ 리스트를 넣어줘야 한다.

3. IAM 설정

앞에서 VM 에 ebs 링크를 걸어준다고 했는데 그렇기 때문에 IAM 설정을 해야 한다. 아래와 같이 Policy 를 만들고 해당 Policy 를  control-plane.cluster-api-provider-aws.sigs.k8s.io 과 nodes.cluster-api-provider-aws.sigs.k8s.io 에 attach 해야 한다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateSnapshot",
                "ec2:AttachVolume",
                "ec2:DetachVolume",
                "ec2:ModifyVolume",
                "ec2:DescribeAvailabilityZones",
                "ec2:DescribeInstances",
                "ec2:DescribeSnapshots",
                "ec2:DescribeTags",
                "ec2:DescribeVolumes",
                "ec2:DescribeVolumesModifications"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ],
            "Condition": {
                "StringEquals": {
                    "ec2:CreateAction": [
                        "CreateVolume",
                        "CreateSnapshot"
                    ]
                }
            }
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteTags"
            ],
            "Resource": [
                "arn:aws:ec2:*:*:volume/*",
                "arn:aws:ec2:*:*:snapshot/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:CreateVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteVolume"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        }
    ]
}

4. 테스트

샘플 코드를 만들어서 잘 동작하는지 테스트 해 보자.

$ vi app-ebs-example.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: app-ebs-claim
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: standard
  resources:
    requests:
      storage: 4Gi
---
apiVersion: v1
kind: Pod
metadata:
  name: app
spec:
  containers:
  - name: app
    image: centos
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $(date -u) >> /data/out.txt; sleep 5; done"]
    volumeMounts:
    - name: persistent-storage
      mountPath: /data
  volumes:
  - name: persistent-storage
    persistentVolumeCl
      claimName: app-ebs-claim



$ kubectl apply -f app-ebs-example.yaml

위의 코드를 설치하면 pvc 가 아래와 같이 잘 생성되는 것을 알 수 있다.

$ kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
app-ebs-claim   Bound    pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   4Gi        RWO            standard       6s


$ kubectl get volumeattachments
NAME                                                                   ATTACHER          PV                                         NODE                                             ATTACHED   AGE
csi-60f252627e620b1e91d7d32a7d463b406a3850f3a7d7b0c535fe209f699ba3bd   ebs.csi.aws.com   pvc-4ab38fe9-7e76-4d81-85d3-0db68da9c1e0   ip-10-0-214-57.ap-northeast-2.compute.internal   true       2m8s

또한 volumeattachments 를 보면 VM 에 해당 volume 이 attach 되어 링크가 걸려 있는 것을 알 수 있다.

배경

외부에서 Kubernetes Cluster 위에서 돌아가는 서비스에 접근하기 위해서는 Ingress Controller 를 통해서 가능하다. aws 와 같은 클라우드에서는 ELB -> Ingress Controller -> Workload 경로로 접근가능하다.

현재 사용하고 있는 방법은 CrossPlane 으로 AWS ELB (Classic Type) 를 자동으로 생성하여 Ingress Controller 에 연결하고 있다. 그렇기 때문에 Ingress Controller 를 배포할 때 Service Type을 특정 NodePort 를 지정/오픈하여 연결점을 알아야 한다.

예를 들면 아래와 같이 value 값을 override 해야 한다.

controller:
  replicaCount: 2
  service:
    externalTrafficPolicy: Local
    type: NodePort
    nodePorts:
      http: 32080
      https: 32443
      tcp:
        10254: 32081
  hostPort:
    enabled: true
tcp:
  10254: "10254:healthz"

CrossPlane 이 AWS ELB 에 대해서 Classic Type 만 지원하기 때문에 CrossPlane 을 제거하고 Network Type 으로 변경하는 것을 고민하였다. 참고로 현재의 방법은 Ingress Controller 를 실수로 삭제해도 ELB 는 그대로 남겨져 있어야 한다는 전제로 고려한 방법이다. DNS 가 ELB 와 연동되어야 하기 때문에 ELB 의 삭제 후 재생성은 DNS 전파의 시간을 필요로 하기 때문이다.

하지만 AWS 에서 권장하는 NLB 로 넘어가는 것, NodePort 를 지정하지 않아도 된다는 것, 그리고 CrossPlane 으로 ELB를 관리하지 않아도 되기 때문에 운영 측면에서 더 낫다고 판단되어 방법을 찾아보게 되었다.

해결책

Kubernetes 프로젝트 아래 Ingress Controller 의 annotation 을 사용하면 NLB 를 자동으로 생성할 수 있다.

$ helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
$ helm repo update

$ helm search repo ingress-nginx/ingress-nginx

$ vi ingress-nginx-values.yaml
---
controller:
  replicaCount: 2
  affinity:
    podAntiAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 100
        podAffinityTerm:
          labelSelector:
            matchExpressions:
            - key: app.kubernetes.io/name
              operator: In
              values:
              - ingress-nginx
          topologyKey: "kubernetes.io/hostname"
  nodeSelector:
    app.kubernetes.io/name: ingress-nginx
  service:
    annotations:
#      service.beta.kubernetes.io/aws-load-balancer-name: "ahnsk-ingress"
      service.beta.kubernetes.io/aws-load-balancer-type: "nlb"
      service.beta.kubernetes.io/aws-load-balancer-proxy-protocol: "*"
#      service.beta.kubernetes.io/aws-load-balancer-target-group-attributes: "proxy_protocol_v2.enabled=true,preserve_client_ip.enabled=true,deregistration_delay.timeout_seconds=120,deregistration_delay.connection_termination.enabled=true"
    externalTrafficPolicy: Local
    type: LoadBalancer
#    healthCheckNodePort: 32081
  config:
    enable-underscores-in-headers: "true"
    use-proxy-protocol: "true"
    proxy-body-size: "10m"

nodeSelector 와 podAntiAffinity 를 사용하여 가능하면 지정노드에 분포해서 Ingress Controller 를 설치할 수 있다.

Service 의 annotations 을 사용하면 ELB 를 NLB type 으로 생성하여 자동으로 Ingress Controller 에 연결시켜 준다. 한가지 주의할 점은 aws-load-balancer-proxy-protocol 을 사용하면 aws-load-balancer-target-group-attributes 의 proxy_protocol_v2 를 enabled 해야 한다. 그러나 이 annotations 은 동작하지 않는다. 왜냐하면 aws 에서는 Ingress Controller (https://github.com/kubernetes-sigs/aws-load-balancer-controller/tree/main/helm/aws-load-balancer-controller)를 kubernetes-sigs 아래에 따로 만들어서 관리하기 때문이다. 즉 더 이상의 Nginx Ingress Controller 에 대한 기능 추가가 없다고 공표했다.

그럼에도 불구하고 Nginx Ingress Controller 를 선호한다. 이유는 Nginx 의 기능, 즉 config 를 원하는 대로 세팅할 수 있기 때문이다.

nginx 를 사용할 때 가장 많이 경험하는 에러가 2가지 있다. 하나는 header 에 '_' 값이 포함될 때 에러가 나고 다른 하나는 body-size 로 인한 에러이다. 이 2가지 값은 기본적으로 허용해 주는 것이 좋다.

마지막으로 ELB, Ingress Controller 를 거치면서 real client ip 를 알고 싶어 하는 경우가 많다. nginx 의 use-proxy-protocol: "true" 로 client ip 를 알아 낼 수 있다.

이렇게 세팅한 값으로 Ingress Controller 를 배포한다.

$ kubectl label node ip-10-0-181-43.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx
$ kubectl label node ip-10-0-214-57.ap-northeast-2.compute.internal app.kubernetes.io/name=ingress-nginx

$ helm upgrade -i ingress-nginx ingress-nginx/ingress-nginx -n ingress-nginx --version 4.0.16 --create-namespace -f ingress-nginx-values.yaml

배포가 진행될 때 다음과 같이 NLB 의 Target Group 속성 중에 proxy_protocol_v2 값을 활성화 해줘야 한다. aws console 에서도 가능하지만 aws cli 를 통해서도 가능하다.

$ aws elbv2 describe-target-groups | jq .'TargetGroups[] | select(.VpcId == "vpc id 값") | .TargetGroupArn'

--- output ---
"arn:aws:elasticloadbalancing:ap-northeast-2:..."
"arn:aws:elasticloadbalancing:ap-northeast-2:..."

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'

$ aws elbv2 modify-target-group-attributes --target-group-arn arn:aws:elasticloadbalancing:ap-northeast-2:... --attributes 'Key=proxy_protocol_v2.enabled,Value=true'

테스트

sample application 을 배포하여 실제 호출이 잘 되는지 확인한다. 아래는 배포 후에 http header 를 출력해 본 결과이다.

➜ ~ curl -L http://nginx-ahnsk.taco-cat.xyz
GET / HTTP/1.1
Host: nginx-ahnsk.taco-cat.xyz
X-Request-ID: 1ca37cbd4fe84f1c20e56e7ce014bd4c
X-Real-IP: 218.237.0.56
X-Forwarded-For: 218.237.0.56
X-Forwarded-Host: nginx-ahnsk.taco-cat.xyz
X-Forwarded-Port: 443
X-Forwarded-Proto: https
X-Forwarded-Scheme: https
X-Scheme: https
user-agent: curl/7.64.1
accept: */*

X-Real-IP 와 X-Forwared-For 에 실제 client ip 값이 출력되는 것을 확인할 수 있다.

마치며

Kubernetes 위에 서비스를 올린 후 사용자 접근을 오픈하기 위해서는 LB 와 Ingress Controller 를 사용해야 한다. 직접 Kubernetes 를 설치 관리하면서 Nginx 의 기능을 사용하고 싶다면 AWS Load Balancer Controller 보다는 Nginx Ingress Controller 를 활용해야 한다. 물론 IAM Account 연동 등을 위해서 혹은 EKS Cluster 를 사용한다면 AWS Load Balancer Controller 를 사용하는 것이 건강에 좋을 것이다.

2018년에 Kubernetes 상에서 돌아가는 ML Platform 인 Kubeflow 를 처음 알게된 후로 관심을 갖고 재미삼아 하다가 2022년에는 업무와 연관되어 일을 해야하기 때문에 중점으로 살펴보고자 한다. (최근에는 ML Platform 보다는 AI Platform 이라고 말하는 사람들이 많은 듯)

Kubeflow 를 KubeCon 에서 만나다

Kubeflow 개발자들을 처음 만난 것은 2019년 KubeCon in Europe (Barcelona) 이다. 초기 Kubeflow 는 Goolge 과 Arrito 가 주축이 되어 개발하고 있었는데 마침 초기 버전이 나오면서 Kubeflow 홍보를 시작하던 때 였었다.

Kubeflow 의 주 개발자는 화면에 보이는 구글의 Senior S/W Engineer 인 Jeremy Lewi 다. 당시 저 발표는 간단한 설명후에 데모 형태로 발표가 되었는데 Kubernetes 위에 Kubeflow 를 설치한 상태에서 Jupyter Notebook 을 띄어 Model 을 개발하고, Fairing 으로 Model Training 후 Model Serving 하는 것을 시연으로 보여주었다.

영상은 아래를 클릭하면 볼 수 있다.

https://www.youtube.com/watch?v=-GYiatVNemY

저녁에 Arrito 가 주최하는 Kubeflow 개발자 / 사용자와의 저녁 만남이 있었는데 거기서 Jeremy 와 이야기를 해봤을 때는 전형적인 내성적이고 약간은 고지식한 개발자라는 느낌을 받았던 기억이(물론 이건 주관적인 생각). 시간이 좀 지나니 혼자 따로 앉아 있던데.

Kubeflow 를 왜 써야 하나?

AI Platform Developer 라면 아래의 그림은 많이 봐왔을 것이다. 정 가운데에 있는 ML Code 는 데이터 사이언티스트들이 모델을 개발하는 코드인데, 이런 개발을 도와주거나 실제 서비스로 구축하기 위해서는 코드 이외에도 많은 Tool / System 들이 필요하다는 의미를 보여준다.

https://papers.nips.cc/paper/5656-hidden-technical-debt-in-machine-learning-systems.pdf

또한 위의 동영상에서도 아래와 같이 설명하고 있다.

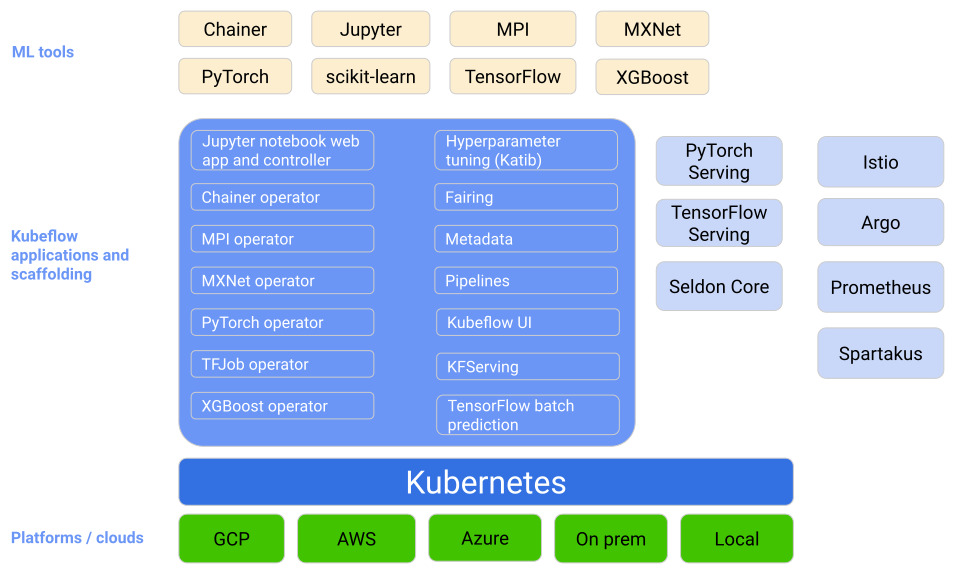

간단하게 살펴보는 Kubeflow Architecture

아키텍처에 대한 설명은 Kubeflow document 사이트를 참고하여 간단히 설명하고자 한다.

https://www.kubeflow.org/docs/started/architecture/

ML 개발 프로세스는 Experimental Phase (실험 단계) 와 Production Phase (운영 단계) 로 나눌 수 있으며 전체 워크플로우는 아래와 같다.

실험 단계

1. 문제를 인식하고 데이터를 수집/분석

2. ML 알고리즘을 선택하여 모델을 코딩

3. 데이터를 가지고 모델 트레이닝

4. 하이퍼 파라미터 튜닝

운영 단계

1. 데이터 변환

2. 모델 트레이닝

3. 온라인/배치 예측을 위한 모델 서빙

4. 모델 성능 측정 (결과를 가지고 다시 트레이닝하거나 튜닝)

단계에 적용되는 Kubeflow 컴포넌트는 아래와 같다.

• Fairing: 위성발사를 생각해보면 로켓 맨 상단에 중요 내용물인 위성을 보호하기 위해서 Fairing 으로 감싸고 있다. 모델을 안전하게 다른 시스템으로 전달하는 기능으로 python library 를 제공한다.
• Pipelines: Argo workflow 기반으로 python library 를 제공하여 pipeline 을 구축할 수 있다. 예를 들면 데이터 전처리 등 반복되는 작업을 자동으로 수행할 수 있다.

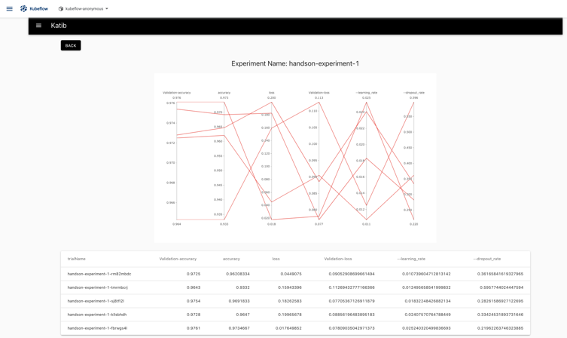

• Katib: 하이퍼 파라미터 튜닝을 자동으로 해주는 기능이다. 아래 그림과 같이 하이퍼 파라미터를 바꾸면서 결과를 그래프와 표로 보여준다.

• KFServing:  Kubeflow 에서 제공해주는 Model Serving 기능이다.

마치며

현재 Kubeflow 의 최신 버전은 v1.4 이다. 2019년 Arrito 개발자들과 만나서 논의했을 때 (당시에 v0.3 인걸로 기억한다) v1.0 으로 올리는 것이 의미있냐고 질문을 받은 적이 있다. 고객이 오픈소스의 안정성을 의심하기 때문에 기능이 조금 미흡하더라도 v1.0 으로 올리는 것이 좋겠다는 의견을 준적이 있었는데 어느덧 버전이 v1.4 까지 나왔다.(물론 그 때 이후 한참 지나서야 v1.0 이 나왔지만)

많은 기업에서 자체 AI Platform 을 만들어서 사용하는 것으로 알고 있는데, 제 개인적인 생각으로는 지금이라도 Kubeflow 로 바꾸는 것이 좋다는 생각이다. 그 이유는 이미 모두 알고 있을 것이다.

일반적으로 go 실행 프로그램을 도커 이미지를 만드는 경우는 많은데 plugin 을 이미지로 만드는 경우는 드문 것 같다. 이번에는 kustomize 의 plugin 을 go 로 작성하여 plugin 이미지를 만들어 본다. (kustomize plugin 을 만드는 방법이 아니라 kustomize plugin 을 도커 이미지로 만드는 내용이다.)

kustomize plugin 소스 다운로드

TACO 에서는 Kubernetes Resource yaml 파일을 kustomize 를 사용하여 만든다. 일반 kubernetes resource type (정확히는 HelmRelease type 임)이 아니라서 이를 위한 plugin 을 만들어 제공하고 있다.

github 으로 부터 소스를 다운 받는다.

$ git clone https://github.com/openinfradev/kustomize-helm-transformer.git

2 step building Dockerfile 작성

이미지 사이즈를 줄이기 위해서 2 step 으로 빌드하는 Dockerfile 을 작성한다.

아래는 Dockerfile2 파일의 첫번째 부분이다.

FROM golang:1.14-alpine3.13 AS builder
LABEL AUTHOR Seungkyu Ahn (seungkyua@gmail.com)

RUN apk update && apk add build-base

ENV HOME /root
ENV GO111MODULE on
ENV GOROOT /usr/local/go
ENV GOPATH $HOME/golang

RUN mkdir -p $HOME/.config/kustomize/plugin/openinfradev.github.com/v1/helmvaluestransformer

WORKDIR $HOME
COPY . $HOME/kustomize-helm-transformer

RUN cat kustomize-helm-transformer/README.md | grep -m 1 "* kustomize" | sed -nre 's/^[^0-9]*(([0-9]+\.)*[0-9]+).*/\1/p' > .kustomize_version
RUN go get sigs.k8s.io/kustomize/kustomize/v3@v$(cat $HOME/.kustomize_version)
RUN mv $GOPATH/bin/kustomize /usr/local/bin/

WORKDIR $HOME/kustomize-helm-transformer/plugin/openinfradev.github.com/v1/helmvaluestransformer/
RUN GOOS=linux GOARCH=amd64 go build -buildmode plugin -o HelmValuesTransformer.so
RUN mv HelmValuesTransformer.so $HOME/

1. go build 를 위해서 build-base 를 설치한다.
2. kustomize plugin 을 위해서 $HOME/.config/kustomize/plugin 디렉토리 아래 module 명 디렉토리를 만든다.
3. kustomize version 을 알아내기 위해서 README.md 파일을 파싱한다.
4. go get 으로 해당 버전의 kustomize 를 다운받아 /usr/local/bin 에 설치한다.
5. go build -buildmode plugin 으로 파일을 빌드한다. -o 옵션을 사용하면 원하는 파일명으로 만들 수 있다. go build 명령어 외에 go test 를 통해 unit test 를 수행하면서 so 파일을 생성할 수 도 있다.

다음은 Dockerfile2 의 두번째 부분이다.

FROM alpine:edge
LABEL AUTHOR Seungkyu Ahn (seungkyua@gmail.com)

RUN mkdir -p $HOME/.config/kustomize/plugin/openinfradev.github.com/v1/helmvaluestransformer
COPY --chown=0:0 --from=builder /root/*.so /root/.config/kustomize/plugin/openinfradev.github.com/v1/helmvaluestransformer/
COPY --chown=0:0 --from=builder /usr/local/bin/kustomize /usr/local/bin/kustomize
WORKDIR /

CMD ["/usr/local/bin/kustomize"]

base 이미지를 scratch 로 할 수 도 있지만 scratch 는 shell 명령을 쓸 수 없기 때문에 alpine 이미지를 사용하였다.

1. kustomize plugin 을 위해서 $HOME/.config/kustomize/plugin 디렉토리 아래 module 명 디렉토리를 만든다.
2. 빌드된 kustomize plugin so 파일을 복사한다.
3. 다운받은 kustomize 파일을 복사한다.

추가 확인 사항

1. kustomize 를 go get 으로 다운받으면 잘 동작하나 curl 로 바이너리만 받아서 실행하면 에러가 난다. 실제로 이 둘의 binary 사이즈에도 차이가 있는데 이는 추후 원인을 파악해 봐야 겠다.
2. go build 에 앞서 go mod tidy 와 go mod vender 를 수행하면 이미지를 실행할 때 앞의 1번과 같은 에러가 난다. 이 부분도 추후 확인해야 할 사항이다.
